©2011 Magnum Energy, Inc. 21
2.0 Instalación

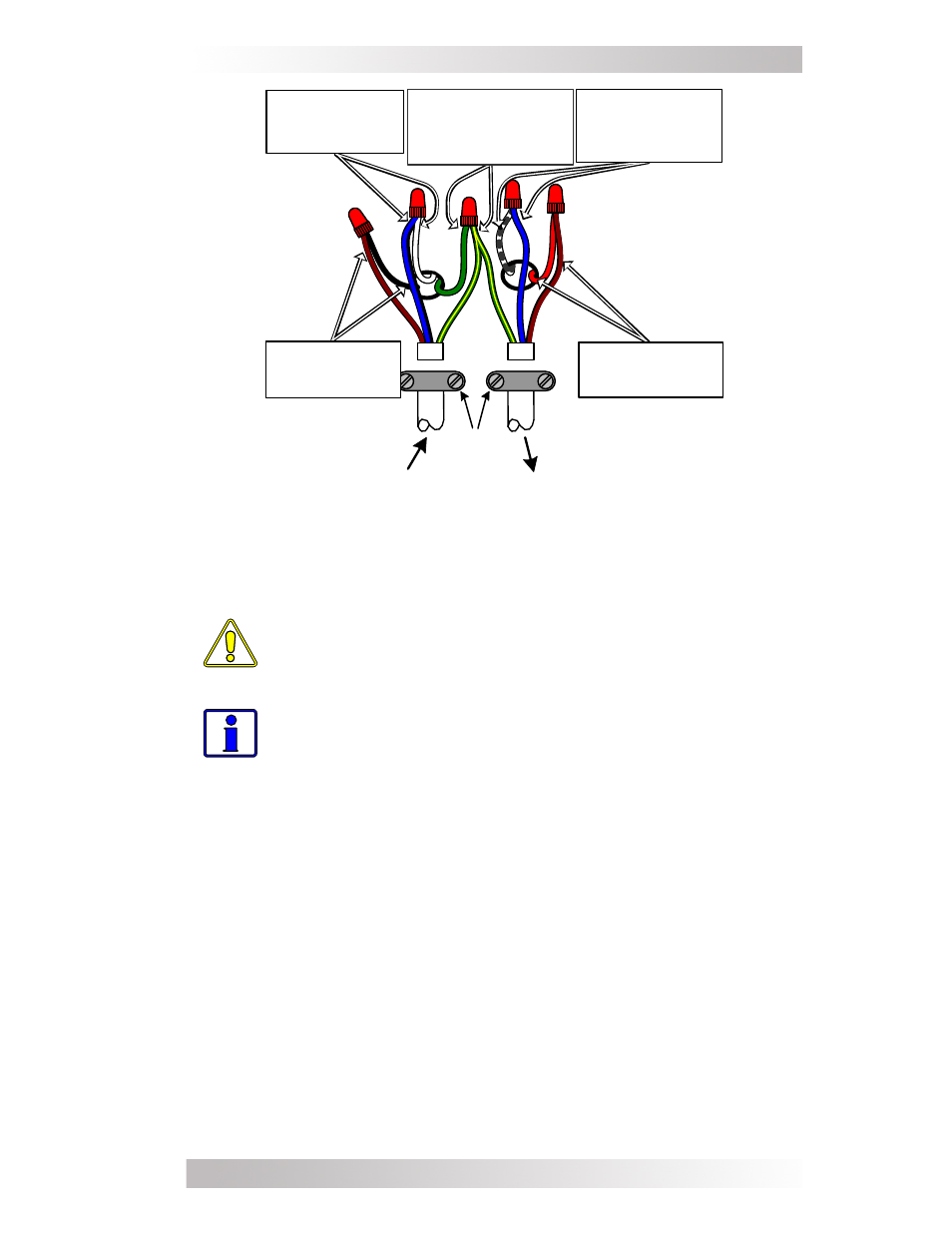

Ilustración 2-6, Conexiones de cableado de CA (MMS912E)
2.8.5 Cableado de salida de CA
PRECAUCIÓN: La salida de CA del inversor nunca debe
estar conectada a una fuente de alimentación de CA.
Esto causará graves daños al inversor y no se encuentra
cubierto por la garantía.
Información: Cuando se utiliza el inversor Serie MMS-E en
una aplicación de caravana (en determinadas condiciones
y, siempre y cuando el cable tenga el calibre adecuado
para el interruptor de protección), algunas normas
permiten que el disyuntor se encuentre en el panel de
distribución principal y/o los disyuntores suplementarios
en el inversor para proporcionar una protección adecuada
para el cableado de salida de CA. Primero compruebe la
normativa local.
Siga los siguientes pasos para la instalación eléctrica permanente de
la salida de CA del inversor de la serie MMS-E:
1. Retire el orifi cio ciego de 1,27 mm (1/2 pulg) en la conexión de
salida de CA (consulte la Ilustración 1-2, punto 9), utilice un
cuchillo multiuso para cortar a través de la ranura circular.
2. Descarte este orifi cio ciego e instale una abrazadera de anclaje
de 1,27 mm (1/2 pulg) en la apertura CA OUT. Es posible que
deba limar el borde de la abertura para lograr el ajuste apropiado.
3. Tienda un cable de 2 hilos más tierra a través de la abrazadera
de anclaje en la apertura CA OUT. Consulte la Tabla 2-4 para el
calibre de cable mínimo y la protección contra sobrecorriente
requeridos para el cableado de salida de CA.
