2.0 Instalación
15

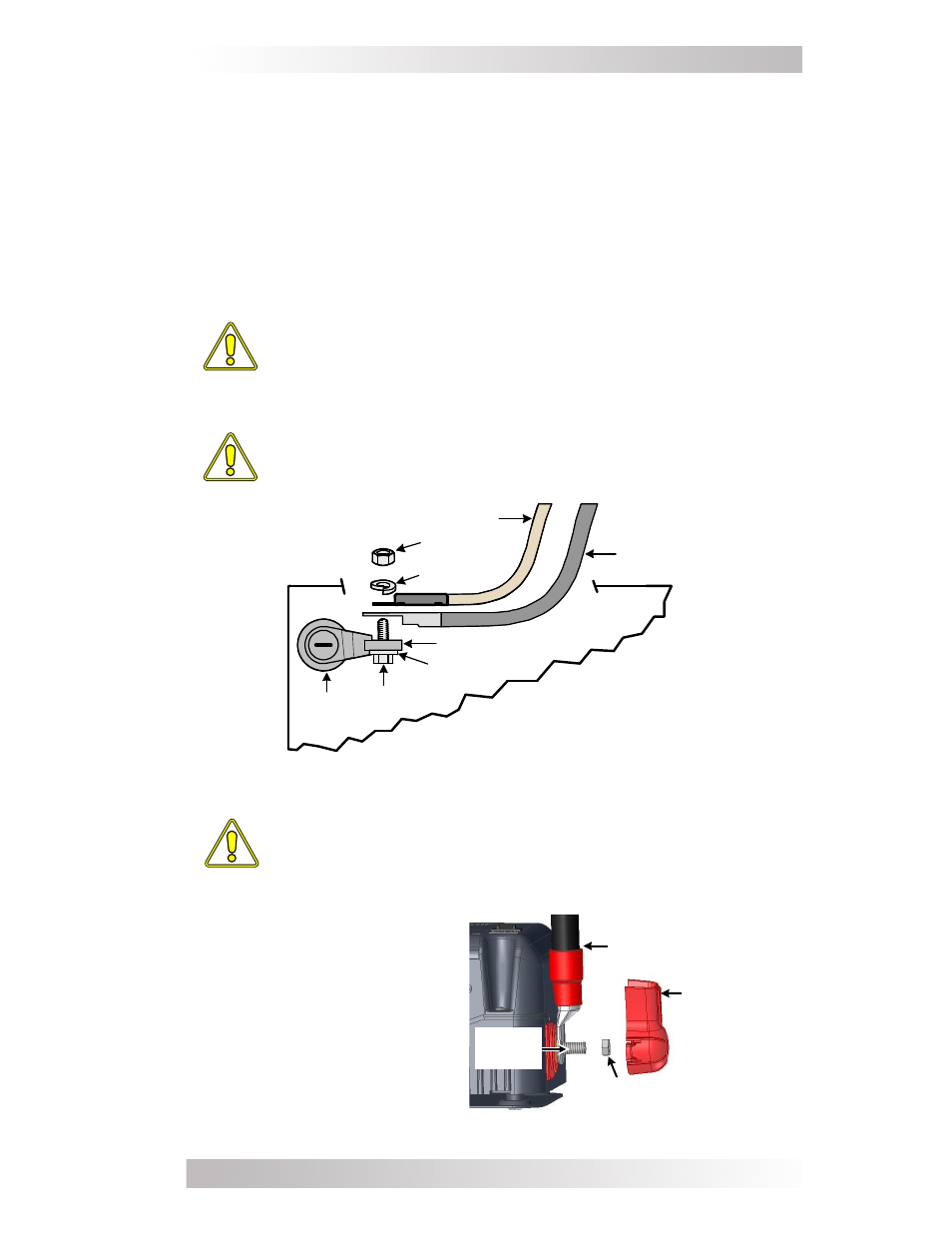

Ilustración 2-4, Cable de CC a las terminales de las baterías
PRECAUCIÓN: El inversor no se encuentra protegido
contra polaridad inversa (negativa y positiva conectadas
al revés). Usted debe verifi car la polaridad del voltaje
correcto antes de conectar los cables de CC, o se pueden
producir daños.
Ilustración 2-5, Cable de CC a los terminales de CC del inversor
BATERÍA
cable de CC
con terminal de
argolla
bolt
arandela
tuerca
guasa de
seguridad
borne de
la
ia bater
terminal de la batería
S de temperatura ensor
Verifique que los
terminales del cable de CC
se asientan planos con los
terminales de la batería.
Apriete los terminales de la
batería con un torque de 13,6 a 16,3 N-m.
cable de CC con
terminal de argolla
cubierta del
terminal de CC
(encaja de golpe)
terminal
de CC del
inversor
Tuerca kep de 8 mm (5/16 pulg)
con arandela de seguridad (o
tuerca de brida)
bordo del vehículo existen algunos aparatos instalados, que no son
de fábrica, NO los conecte a tierra de seguridad. Solo conéctelos a
tierra en el bus negativo del centro de carga de CC (según el caso).
2.5.4 Conexiones de cable de CC
Al conectar el cable de CC a la batería o a los terminales de CC del
inversor, el herraje debe ser instalado en el orden correcto para evitar
que se calienten las conexiones de alta resistencia y que posiblemente
se derritan. Consulte las Ilustraciones 2-4 y 2-5 para conectar los
cables de CC y apilar el herraje correctamente. Apriete las conexiones
de los terminales de 13,6 a 16,3 N-m.
PRECAUCIÓN: No ponga nada entre el terminal de anillo
del cable de CC y el borne de la batería o el terminal de
CC del inversor. Si se utiliza grasa antioxidante o aerosol,
aplíquelos después de que todas las conexiones se hayan
realizado y se encuentren bien apretadas.
PRECAUCIÓN: Apretar en exceso o robar la rosca de las
tuercas de los terminales de CC hará que los pernos se
puedan arrancar y partir o romper.
D e b e u t i l i z a r t e r m i n a l e s
de cable de anillo de cobre
engarzados y sellados con
u n " a g u j e r o d e 0 , 7 9 c m
(5/16 pulg) para conectar los
cables de CC a los terminales
de CC del inversor.
