Apéndice C: Información de las baterías
C-1 Dimensionamiento del banco de baterías
La capacidad del banco de baterías determina el tiempo que el
inversor puede alimentar las cargas de CA sin necesidad de recarga.
Cuanto mayor sea el banco de baterías, más largo será el tiempo de
funcionamiento. Dimensione su banco de baterías según los requisitos
de carga de CA del sistema y el tiempo necesario para ejecutar la
carga de las baterías. En general, el banco de baterías no debe ser
descargado en más de un 50%.
C-2 Tipos de baterías
Las baterías se encuentran disponibles en diferentes tamaños,
clasifi caciones de amperios-hora, voltaje y confi guraciones químicas;
además vienen en líquido o gel, ventiladas o no ventiladas, etc. Estas
también se encuentran disponibles para aplicaciones de arranque
(como una batería de arranque de automóviles) y aplicaciones de
descarga profunda. Únicamente se recomiendan los tipos de ciclo
profundo para aplicaciones de inversores. Elija las baterías más
adecuadas según el costo y la instalación del inversor. Utilice siempre
el mismo tipo de batería para todas las baterías del banco. Para un
mejor rendimiento, todas las baterías deben ser del mismo lote y
fecha. Esta información generalmente se encuentra impresa en una
etiqueta situada en la batería.
C-3 Confi guración de las baterías
El banco de baterías debe ser cableado para que coincida con las
especifi caciones del voltaje de entrada de CC del inversor. Además,
las baterías pueden ser cableadas para proporcionar tiempo de
funcionamiento adicional. Las distintas confi guraciones de cableado son:
C-3.1 Cableado en serie
Cablear las baterías en una serie aumenta el voltaje total de salida
del banco de baterías. Una conexión en serie combina cada batería
en una cadena hasta que el voltaje coincide con el requisito de CC
del inversor. A pesar de que existan varias baterías, la capacidad
sigue siendo la misma. En el siguiente ejemplo (Ilustración C3-1),
se combinan dos baterías de 6 VCC/200 AHr en una sola cadena, lo
que da como resultado un banco 12 VCC/200 AHr.
6 vo ltios
(200 AH rs)
6 vo ltios
( 200 AH rs)
protección de sobrecarga
b an co d e b aterías d e 12V ( cap acid ad to tal = 200 AHrs )
Al
inverso r
12 VCC

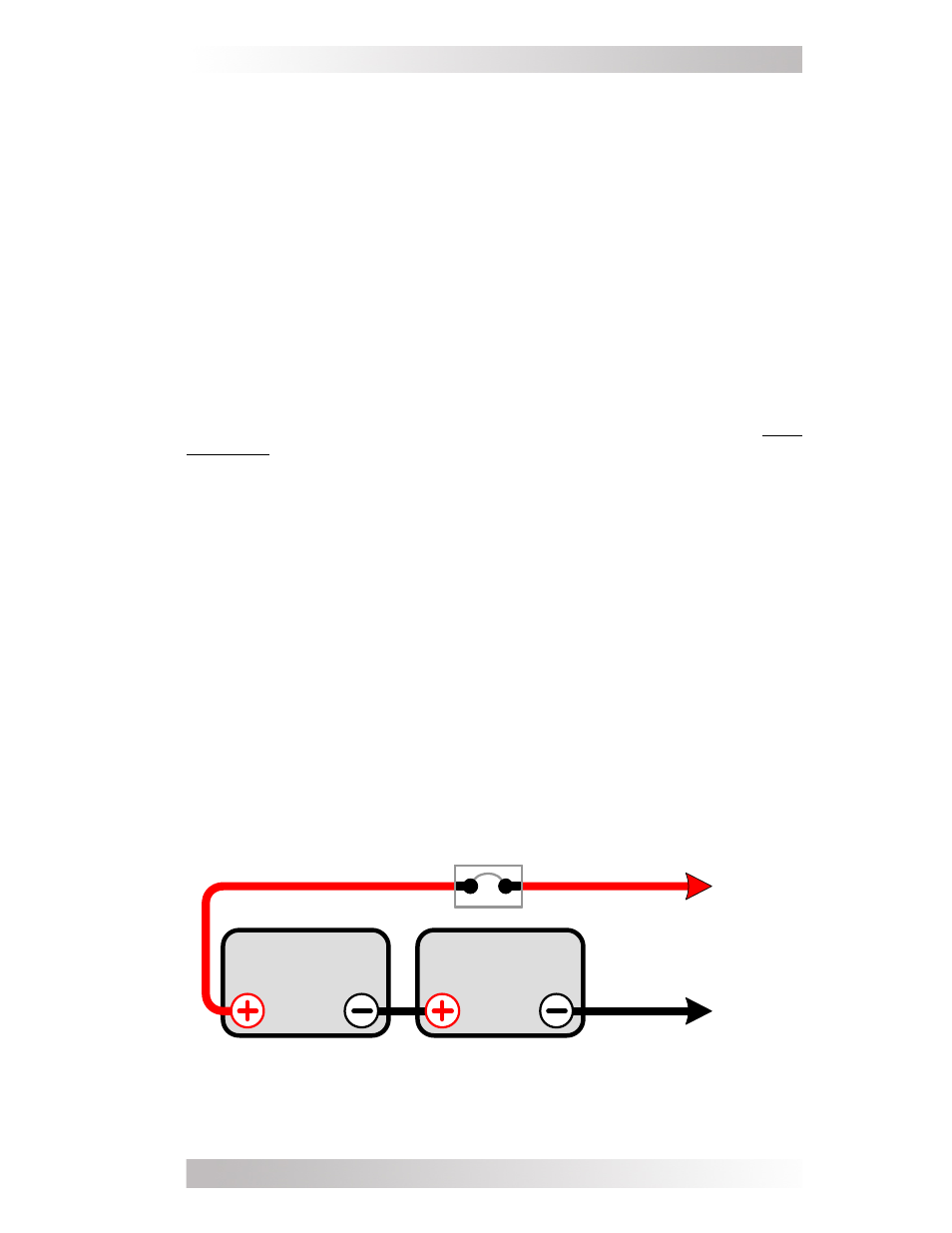

Ilustración C3-1, Cableado de baterías en serie
Apéndice C: Información de las baterías
