596
Funciones MOD
1
7.1
0 Selección de la visualización de posiciones
17.10 Selección de la visualización
de posiciones
Aplicación
Para el funcionamiento Manual y los modos de funcionamiento de
ejecución del programa se puede influir en la visualización de
coordenadas:

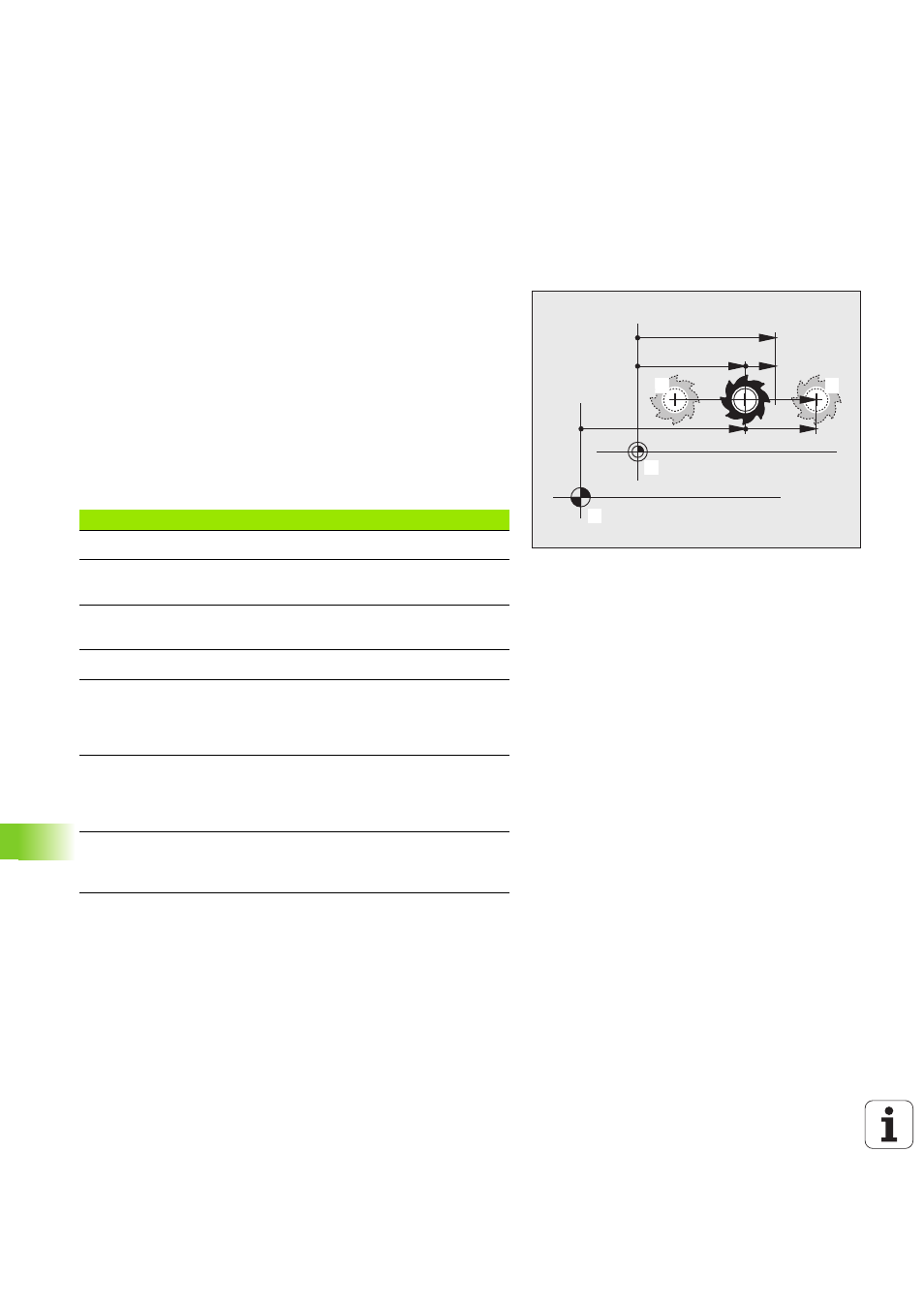

En la figura de la derecha se pueden observar diferentes posiciones de
la hta.
1 Posición de partida
2 Posición de destino de la herramienta
3 Cero pieza
4 Cero máquina
Para la visualización de las posiciones del TNC se pueden seleccionar
las siguientes coordenadas:
Con la función MOD Visualización 1 de posiciones se selecciona la
visualización de posiciones en la visualización de estados.
Con la función MOD Visualización 2 de posiciones se selecciona la
visualización de posiciones en la visualización de estados adicional.
NOM
REAL
REF RESTW
1 1 1 2
1 3
1 4 Función Visualización
Posición real; posición actual de la hta. REAL
Posición de referencia; posición real referida al
punto cero de la máquina
REF
Error de arrastre; diferencia entre la posición
nominal y la real
E.ARR
Posición nominal; valor actual indicado por el TNC NOM
Recorrido restante hasta la posición programada
en el sistema de coordenadas de la máquina;
diferencia entre la posición real y la posición
objetivo
RESTW
Recorrido restante hasta la posición programada
en el sistema de coordenadas activo
(posiblemente inclinado); diferencia entre la
posición real y la posición objetivo
DG 3D
Desplazamientos realizados con la función
sobreposicionamiento de volantes (M118)
(Sólo visualización de posición 2)
M118
