HEIDENHAIN iTNC 530
481
14.2 Desplazamient
o
de los ejes de la máquina

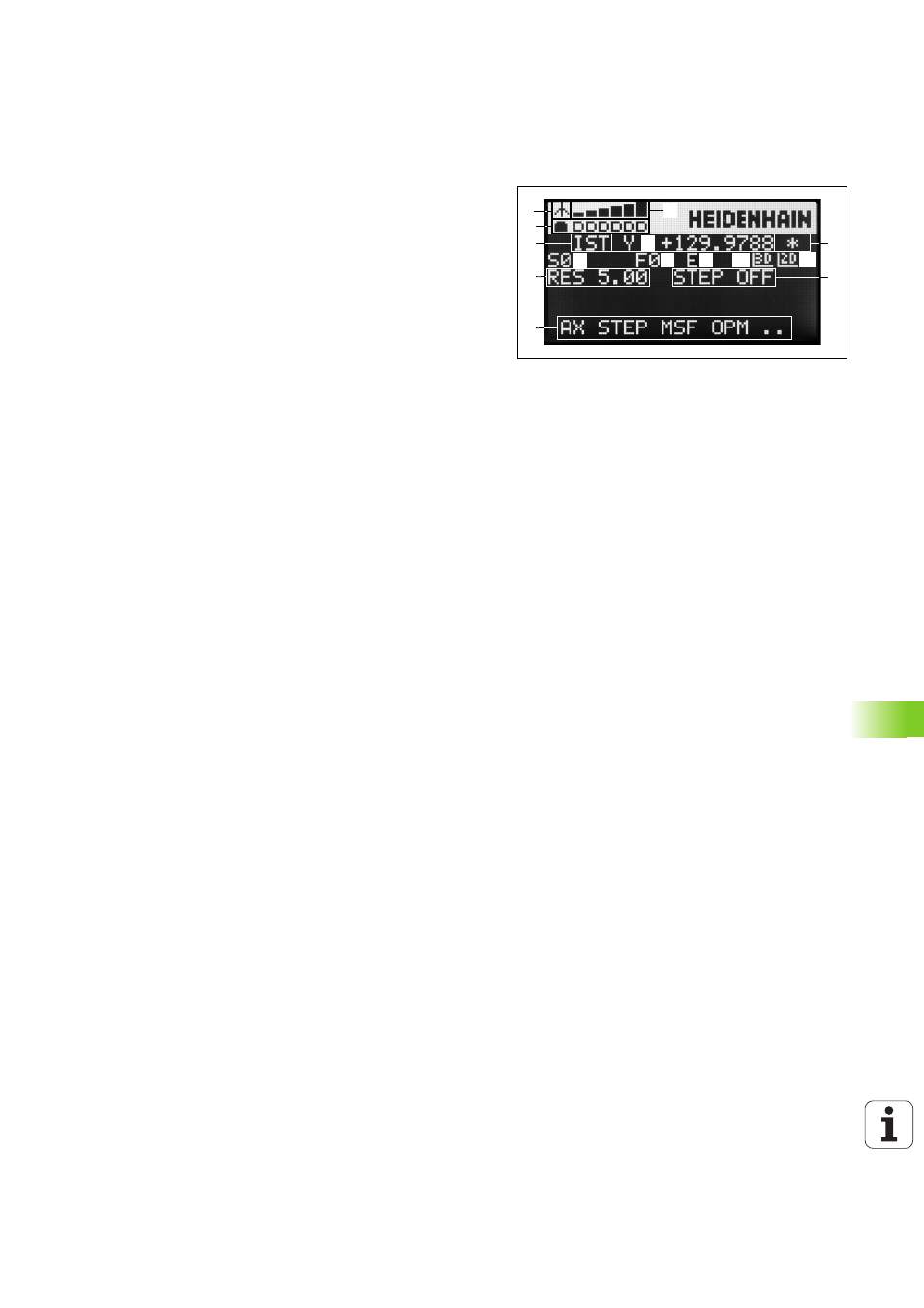

Display del volante
El display del volante (véase la imagen) consiste en una línea de
encabezamiento y 6 líneas de estado en el que TNC muestra
diferentes datos:
1
3
12
2 8
4
5 7
6
9 9 2 11 10 10
2
5
13
14
1 Sólo para el volante portátil por radio HR 550 FS :
Indicación si el volante se encuentra en la Docking-Station o se
encuentra en uso por radio
2 Sólo para el volante portátil por radio HR 550 FS :
Indicación de la intensidad de campo, 6 barras = potencia de
campo máx.
3 Sólo para el volante portátil por radio HR 550 FS :
Estado de carga de la batería, 6 barras = estado de carga máx.
Durante la carga, una barra se mueve de izquierda a derecha
4 IST
: tipo de la indicación de posición
5 Y+129.9788 : posición del eje seleccionado
6 *
: STIB (control activo); ejecución del programa iniciado o eje en
movimiento
7 S0
: velocidad actual del cabezal
8 F0
: avance actual con el que se desplazará el eje seleccionado
9 E : existe un aviso de error
10 3D
: la función Inclinación del plano de mecanizado está activada
11 2D
: la función Giro básico está activada
12 RES 5.0
: resolución del volante activada. Recorrido en
mm/revolución (º/Giro de los ejes de giro) que recorre el eje
seleccionado en un giro de volante
13 STEP ON ó OFF: posicionamiento paso a paso activo o inactivo. En
una función activada, el TNC muestra adicionalmente el paso de
desplazamiento activo
14 Carátula de softkeys: selección de diversas funciones,
descripción en las siguientes secciones
