Punto final
Condiciones para seleccionar el punto final:
 Que la herramienta se pueda aproximar sin colisionar
 Que esté próximo al primer punto del contorno
 Evitar dañar el contorno: El punto de partida óptimo se encuentra en
la prolongación de la trayectoria de la herramienta para el
mecanizado del último elemento del contorno.
Ejemplo

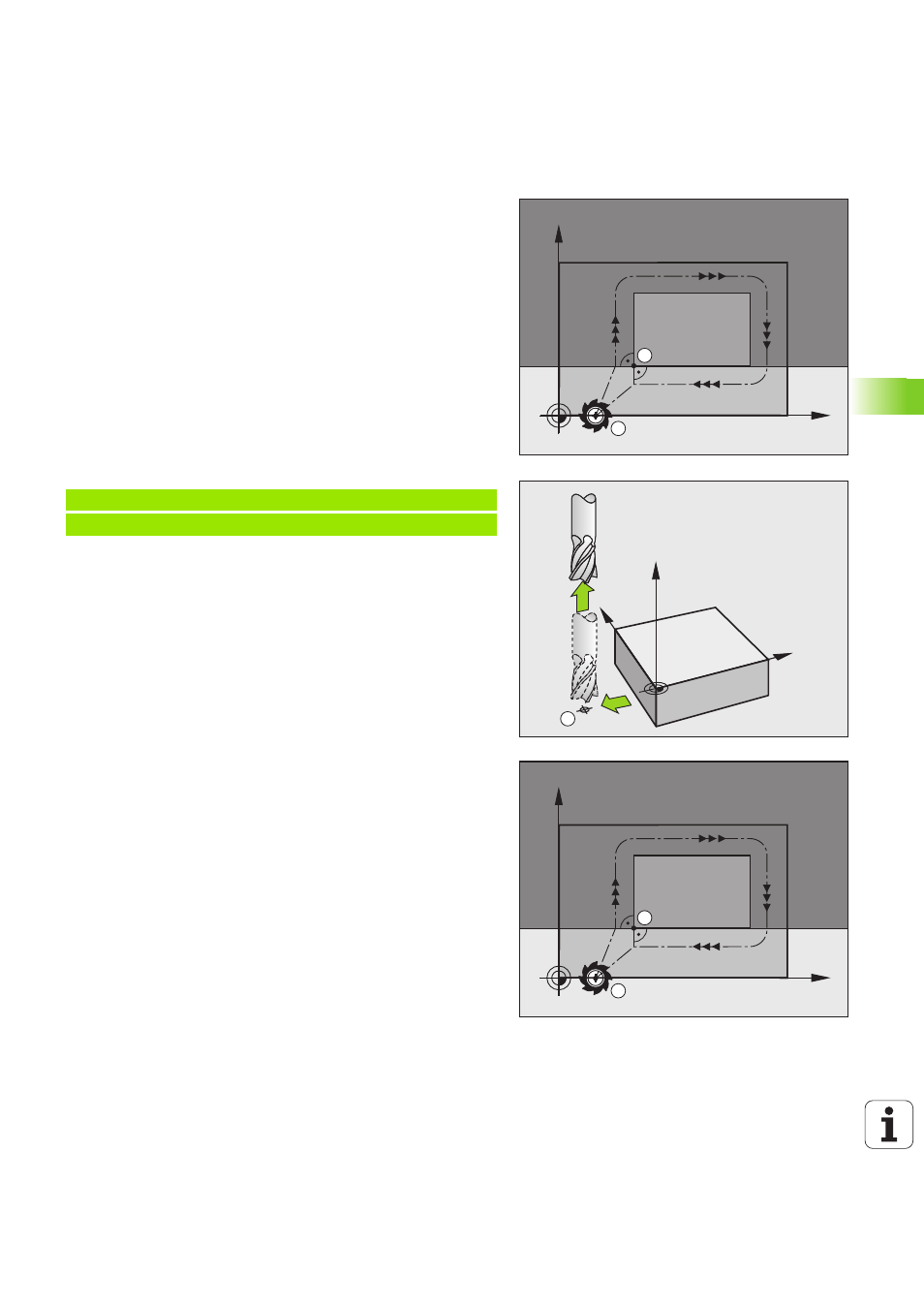

Figura en el centro a la derecha: Si se determina el punto final en el
margen gris oscuro, se daña el contorno al aproximarse la hta. al punto
final.
Salida del punto final en el eje de la hta.:
Para salir en el punto final, se programa el eje de la herramienta por
separado. Véase fig. a la dcha. en el centro.
Ejemplo de frases NC
Punto inicial y punto final comunes
Para un punto inicial y un punto final comunes, no se programa la
corrección de radio.
Evitar dañar el contorno: El punto de partida óptimo se encuentra entre
las prolongaciones de la trayectoria de la herramienta para el
mecanizado del primer elemento del contorno.
Ejemplo
Figura arriba a la derecha: Si se determina el punto final en el margen
rayado, al aproximarse la hta. al punto final se daña el contorno.
X
Y
A
E
Y
X
Z
E
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
