Test y ejecución del programa
16.1 Gráficos
Representación 3D
El TNC muestra la pieza en el espacio. Si dispone del hardware
correspondiente, el TNC representa gráficamente en el gráfico 3D de
alta resolución también mecanizados en el plano de mecanizado
inclinado y mecanizados multilaterales.
Es posible girar la representación 3D mediante softkeys alrededor del
eje vertical e inclinarlo alrededor del eje horizontal. Si tiene un ratón
conectado al TNC, también puede ejecutar esta función pulsando el
botón derecho del ratón.
Los contornos de la pieza en bruto para iniciar la simulación gráfica se
representan mediante un marco.
En el modo de funcionamiento test del programa están disponibles las
funciones para la ampliación de una sección, Véase "Ampliación de
una sección" en pág. 549.

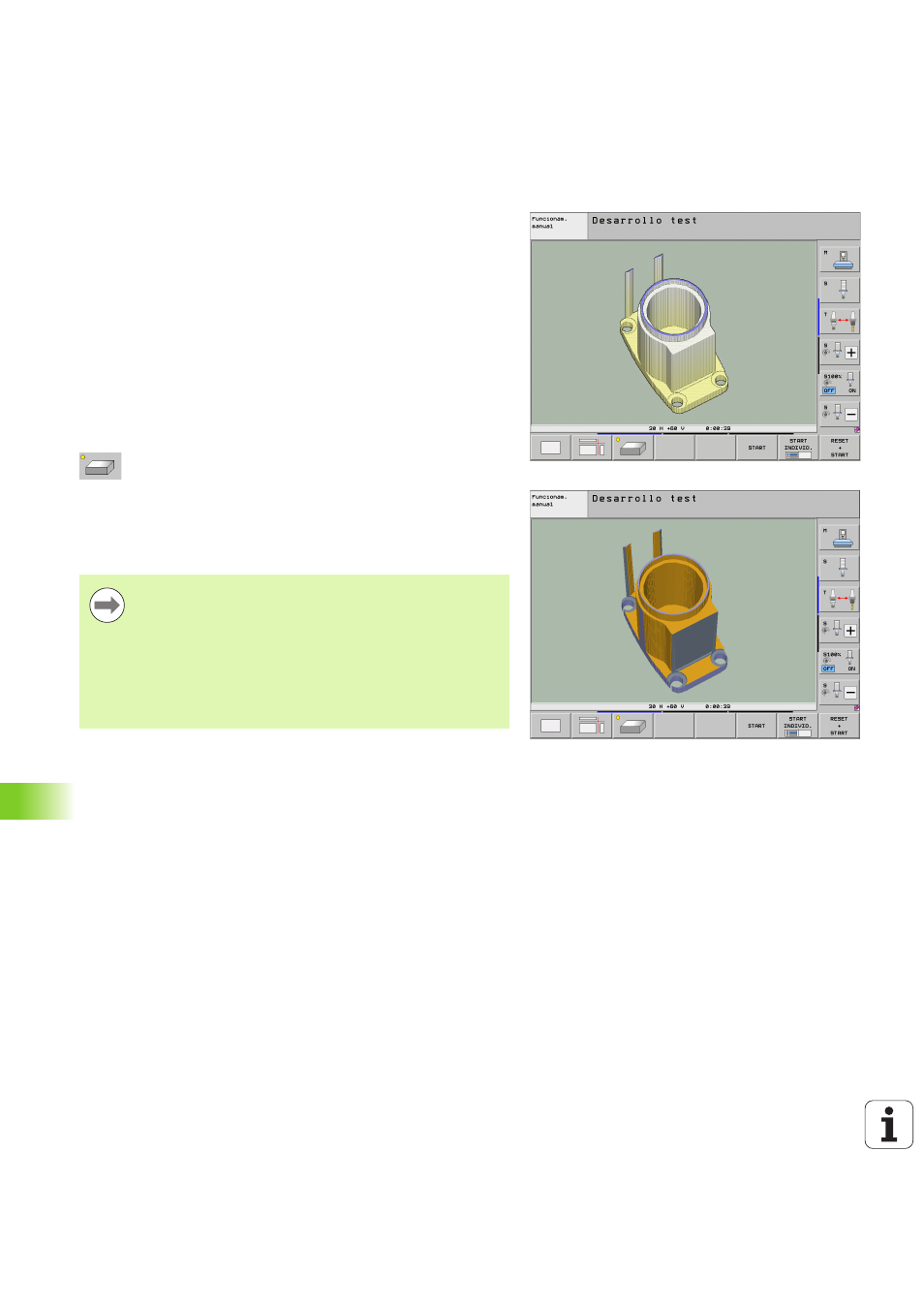

 Seleccionar la representación 3D con esta softkey.
Pulsando dos veces la softkey se conmuta al gráfico
3D de alta resolución. La conmutación sólo es posible
si la simulación ya está terminada. El gráfico de alta
resolución muestra con detalle la superficie de la
pieza mecanizada.
La velocidad del gráfico 3D depende de la longitud de las
cuchillas (columna LCUTS de la tabla de herramientas). Si
LCUTS
está definido con 0 (ajuste básico), entonces la
simulación cuenta con una longitud de corte indefinida, lo
que conlleva a un alto tiempo de cálculo. En caso de no
desear definir ningún LCUTS, se puede fijar el parámetro de
máquina 7312 en un valor entre 5 y 10. Por ello el TNC
limita internamente la longitud de corte en un valor, el cual
se calcula según MP7312 por el diámetro de herramienta.
