218

Programación: Programar contornos

6.3 Apr

o

ximación y salida del cont

or

no

Entrada y salida tangenciales

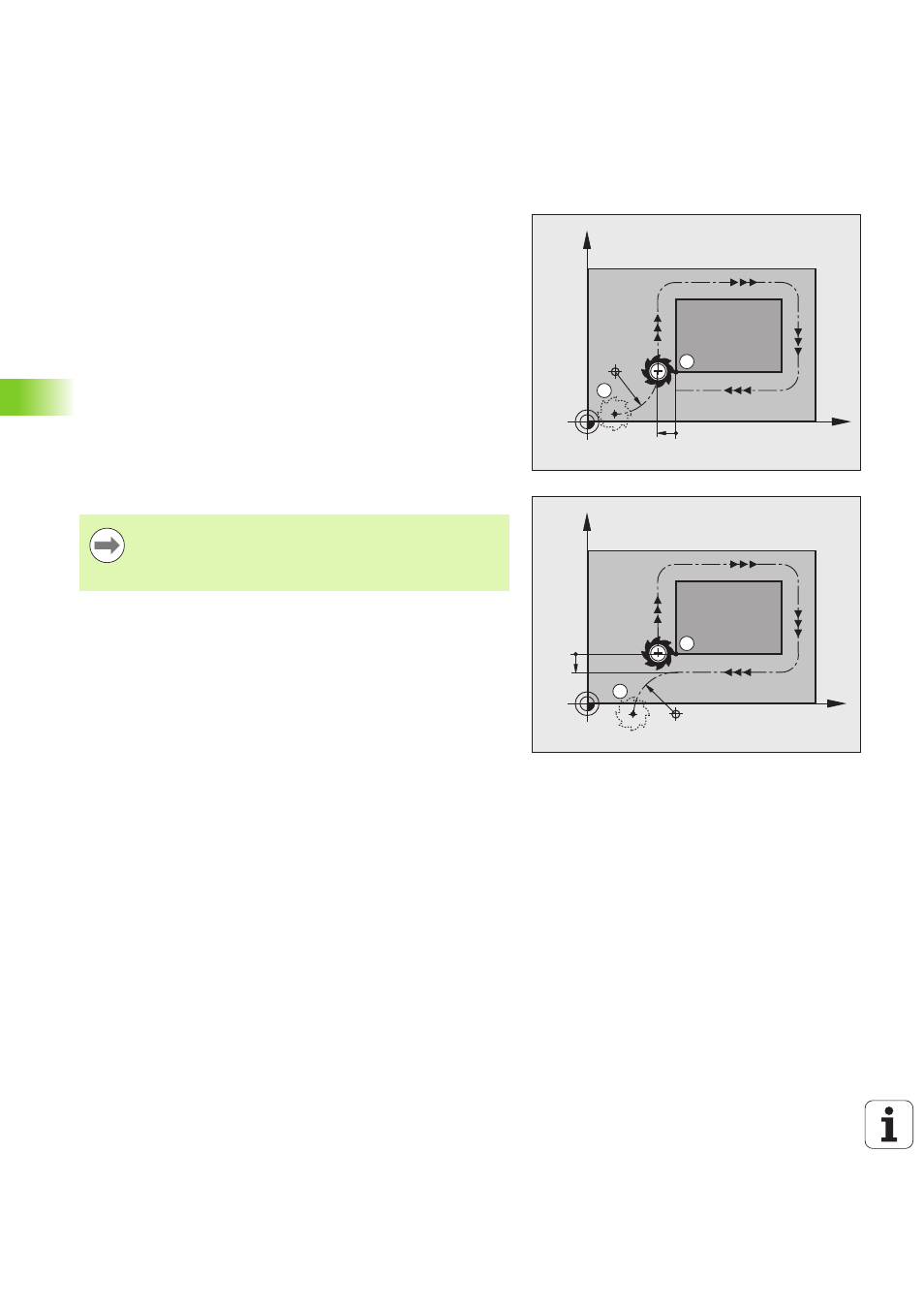

Con G26 (fig. superior dcha.) se puede realizar una aproximación

tangencial a la pieza y con G27 (fig. abajo dcha.) salir tangencialmente

de la misma. De esta forma se evitan marcas en la pieza.

Punto inicial y punto final
El punto inicial y el punto final se encuentran cerca del primer o último

punto del contorno fuera de la pieza y se programan sin corrección de

radio.

Aproximación

Introducir G26 después de la frase en la que se ha programado el

primer punto del contorno: Esta es la primera frase con corrección

de radio G41/G42

Salida

Introducir G27 después de la frase en la que se ha programado el

último punto del contorno: Esta es la última frase con corrección de

radio G41/G42

X

Y

A

R

S

G41

G40

X

Y

G41

G40

E

R

B

Se debe seleccionar el radio para G26 y G27 de tal forma,

que el TNC pueda ejecutar la trayectoria circular entre el

punto inicial y el primero punto del contorno así como

entre el último punto del contorno y el punto final.
