Mecanizado completo de esquinas abiertas del
contorno: M98

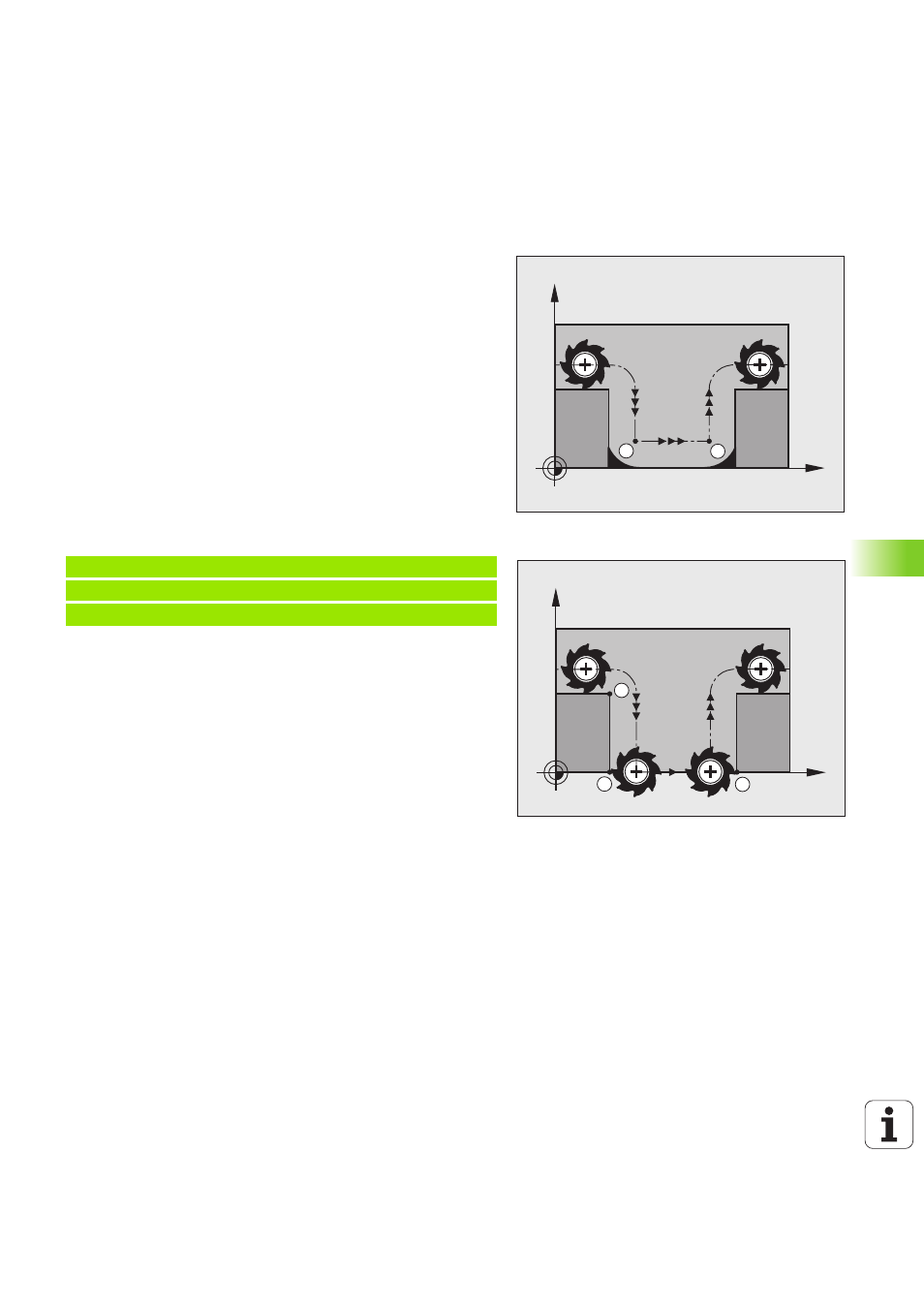

Comportamiento estándar
El TNC calcula en las esquinas interiores el punto de intersección de
las trayectorias de fresado y desplaza la herramienta a partir de dicho
punto en una nueva dirección.
Cuando el contorno está abierto en las esquinas, el mecanizado es
incompleto:
Comportamiento con M98
Con la función auxiliar M98 el TNC desplaza la herramienta hasta que
cada punto del contorno esté realmente mecanizado:
Funcionamiento
M98 sólo funciona en las frases del programa en las que ha sido
programada.
M98 actúa al final de la frase.
Ejemplo de frases NC
Sobrepasar sucesivamente los puntos 10, 11 y 12 del contorno:
X
Y
S
S
X
Y
11
12
10
N100 G01 G41 X ... Y ... F ... *
N110 X ... G91 Y ... M98 *
N120 X+ ... *
