HEIDENHAIN iTNC 530
363
1
1
.2 Monit
o
ri
zación dinámica de
colisiones (opción de sof
tw
a
re
)

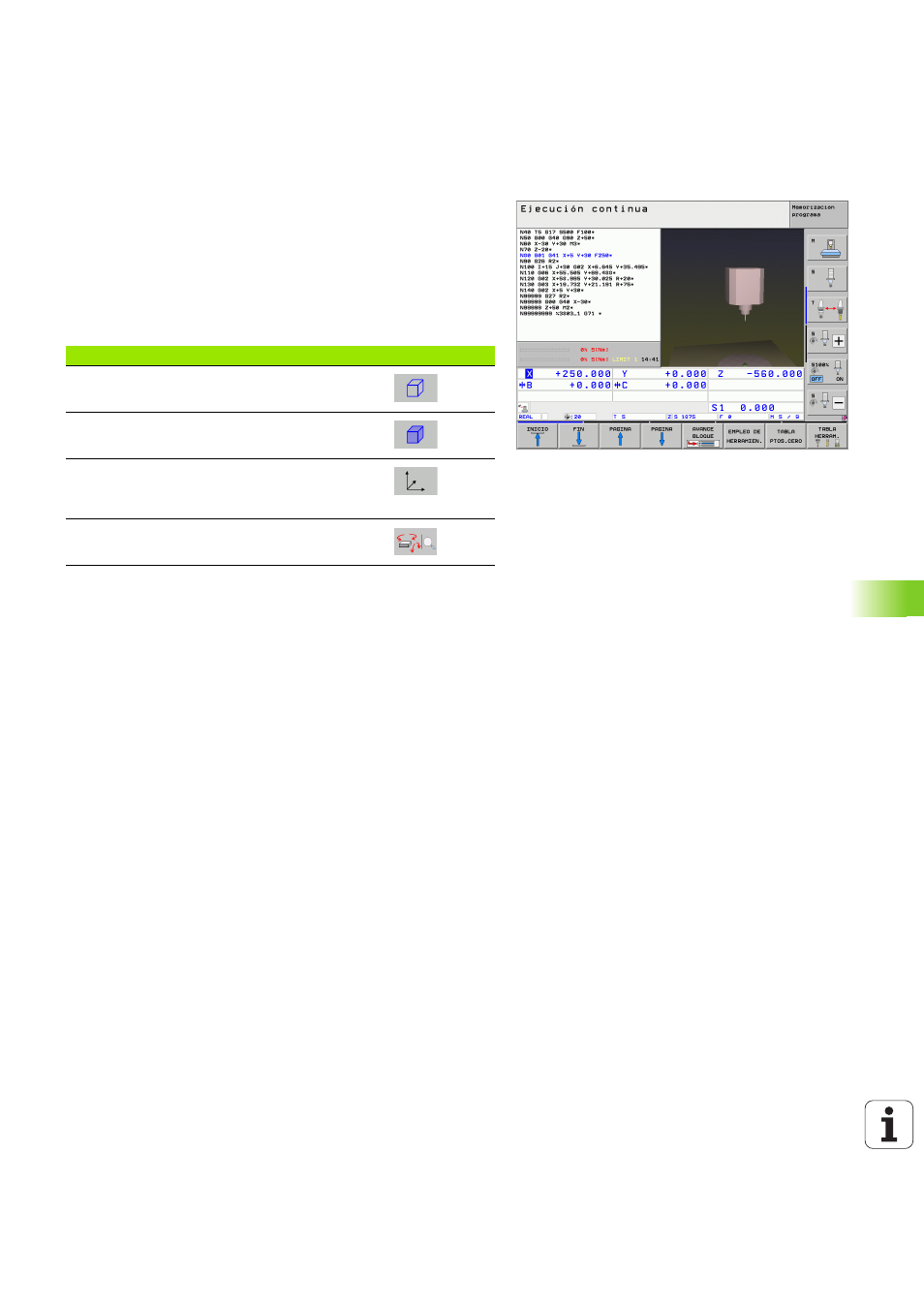

Representación gráfica del espacio protegido
(función FCL4)
Mediante la tecla Subdivisión de pantalla se pueden visualizar en 3D
los cuerpos de colisión definidos y los medios de sujeción medidos en
la máquina Ver “Ejecución continua del programa y ejecución del
programa frase a frase” en pág. 76.
También se puede elegir mediante softkey entre distintos modos de
vista:
También puede manejar el gráfico con el ratón táctil. Se dispone de las
siguientes funciones:
 Para girar el modelo representado en tres dimensiones: mover el
ratón, mientras se tiene presionado el botón derecho. Al dejar de
presionar el botón derecho del ratón, el TNC orienta la pieza en la
dirección definida
 Para desplazar el modelo representado: mover el ratón, mientras se
tiene presionado el botón central o bien su rueda. El TNC desplaza
el modelo en la dirección correspondiente. Al dejar de presionar el
botón central del ratónn, el TNC desplaza el modelo a la posición
definida
 Para hacer zoom con el ratón en un área determinada: con la tecla
izquierda del ratón pulsada, marcar el área de zoom rectangular. Se
puede desplazar el área de zoom moviendo el ratón horizontalmente
y verticalmente. Al dejar de presionar el botón izquierdo del ratón, el
TNC aumenta la pieza en la zona definida
 Para aumentar y reducir el zoom rápidamente con el ratón: girar la
rueda del ratón hacia delante y hacia atrás
 Doble clic con la tecla derecha del ratón: Seleccionar la vista
estándar
Función Softkey
Conmutar entre gráfico tipo líneas y vista de
volumen
Conmutar entre vista de volumen y vista
transparente
Conmutación de la visualización de los sistemas
de coordenadas que se generan a través de
transformaciones en la descripción cinemática
Funciones para girar, rotar y de zoom
