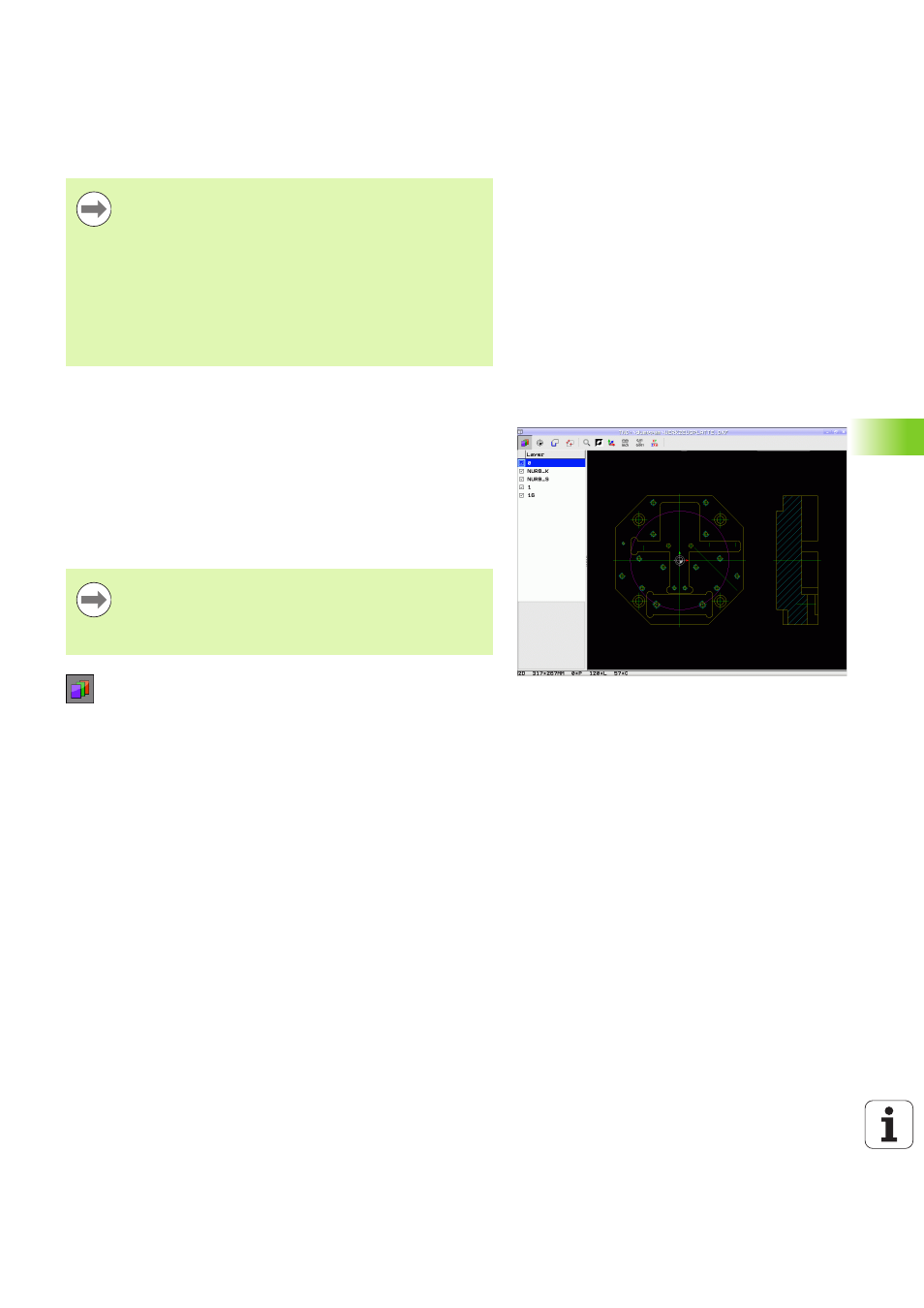

Ajustar layer
Los ficheros DXF contienen, por norma general, varios layer (planos),
a través de los cuales el constructor puede organizar su dibujo. Con
ayuda de la técnica layer el constructor puede agrupar elementos
totalmente dispares como, por ejemplo, el propio contorno de la pieza,
acotaciones, líneas auxiliares y de construcción, sombreados y textos.
A fin de tener sólo la información imprescindible en pantalla durante la
selección de contorno, puede omitir todos los layer superfluos que
contenga el fichero DXF.
 Sin estar todavía activo, seleccionar el modo de Ajuste
del layer: el TNC visualiza en la ventana izquierda
todos los layer que contiene el fichero DXF activo
 Para omitir un layer: con el boton izquierdo del ratón,
seleccionar el layer deseado y omitirlo pulsando en la
casilla de control
 Para omitir un layer: con el boton izquierdo del ratón,
seleccionar el layer deseado y omitirlo pulsando en la
casilla de control
Preste atención a la hora de ajustar correctamente la
unidad métrica, ya que el fichero DXF no contiene ninguna
información al respecto.
Cuando desee generar programas para controles
numéricos TNC antiguos, debe limitar la resolución a 3
posiciones de decimal. Adicionalmente debe borrar los
comentarios que el conversor DXF emite en el programa
de contornos.
El TNC muestra los ajustes básicos activos en la línea
inferior de la pantalla.
El fichero DXF a utilizar debe contener, como mínimo, un
layer.
También puede seleccionar un contorno, cuando el
constructor lo haya memorizado en distintos layer.
