HEIDENHAIN iTNC 530
339
1
0
.4 F
unciones auxiliar
e
s par
a
el compor
tamient
o
en tr
a
y
e
ct
or
ia

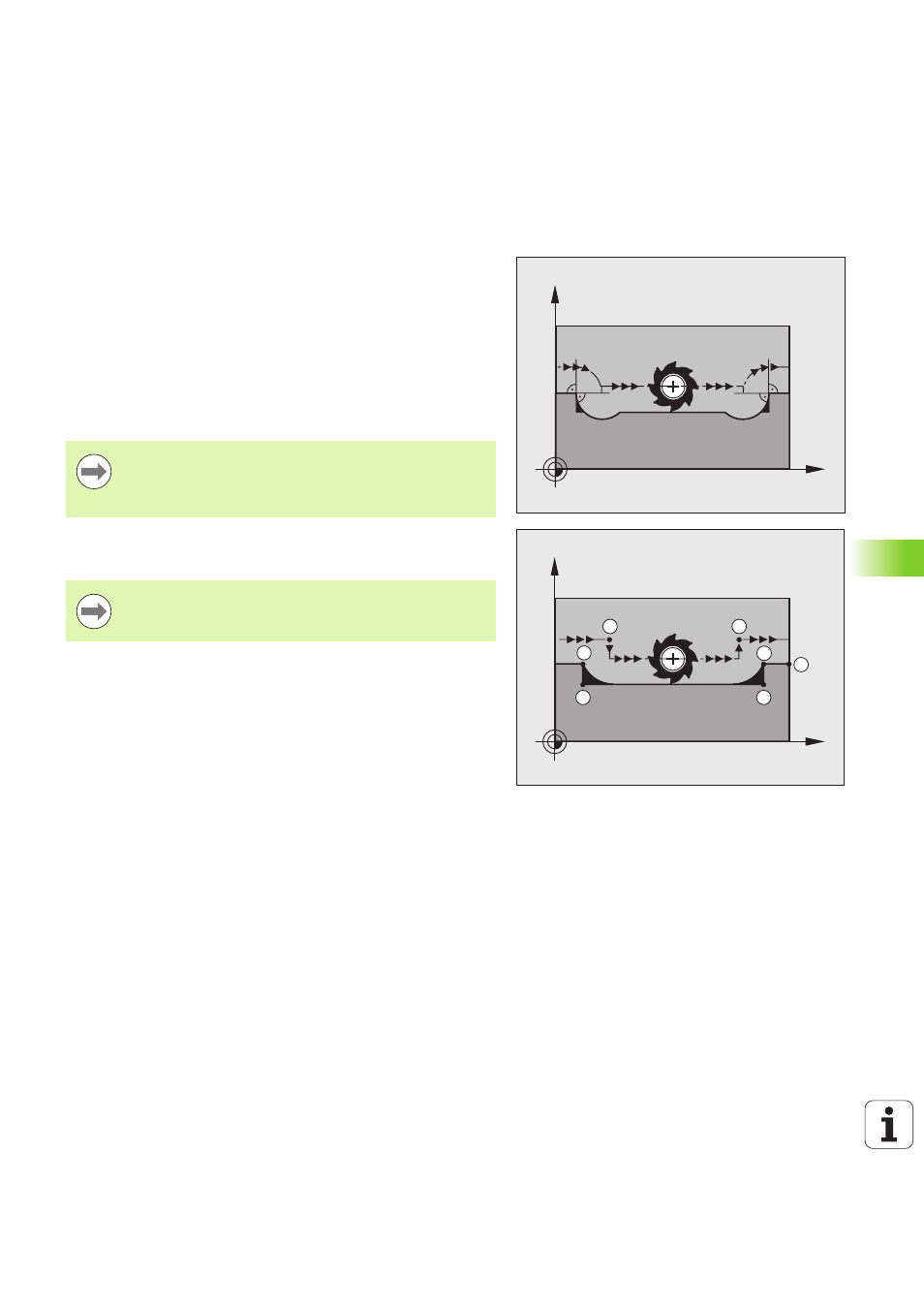

Mecanizado de pequeños escalones de un
contorno: M97
Comportamiento estándar
El TNC añade en las esquinas exteriores un círculo de transición. En
escalones pequeños del contorno, la herramienta dañaría el contorno.
El TNC interrumpe en dichas posiciones la ejecución del programa y
emite el aviso de error "Radio de herramienta muy grande".
Comportamiento con M97
El TNC calcula un punto de intersección en la trayectoria del contorno,
como en esquinas interiores, y desplaza la herramienta a dicho punto.
M97 se programa en la frase en la cual está determinado el punto
exterior de la esquina.
Funcionamiento
M97 actúa sólo en la frase del programa en la que está programada.
X
Y
X
Y
S
16
17
15
14
13
S
¡En lugar de M97 debería utilizarse la función M120 LA que
es sustancialmente más potenteVer “Cálculo previo del
contorno con corrección de radio (LOOK AHEAD): M120”
Con M97 la esquina del contorno no se mecaniza
completamente. Si es preciso habrá que mecanizarla
posteriormente con una herramienta más pequeña.
