Programación: Programar contornos
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s
Programación de una hélice
 Ángulo en coordenadas polares : introducir el ángulo
total en incremental, según el cual se desplaza la
herramienta sobre la hélice. Después de introducir
el ángulo se selecciona el eje de la herramienta
con las teclas de los ejes.
 Introducir las coordenadas para la altura de la hélice en
incremental
 Programar la corrección de radio
según la tabla

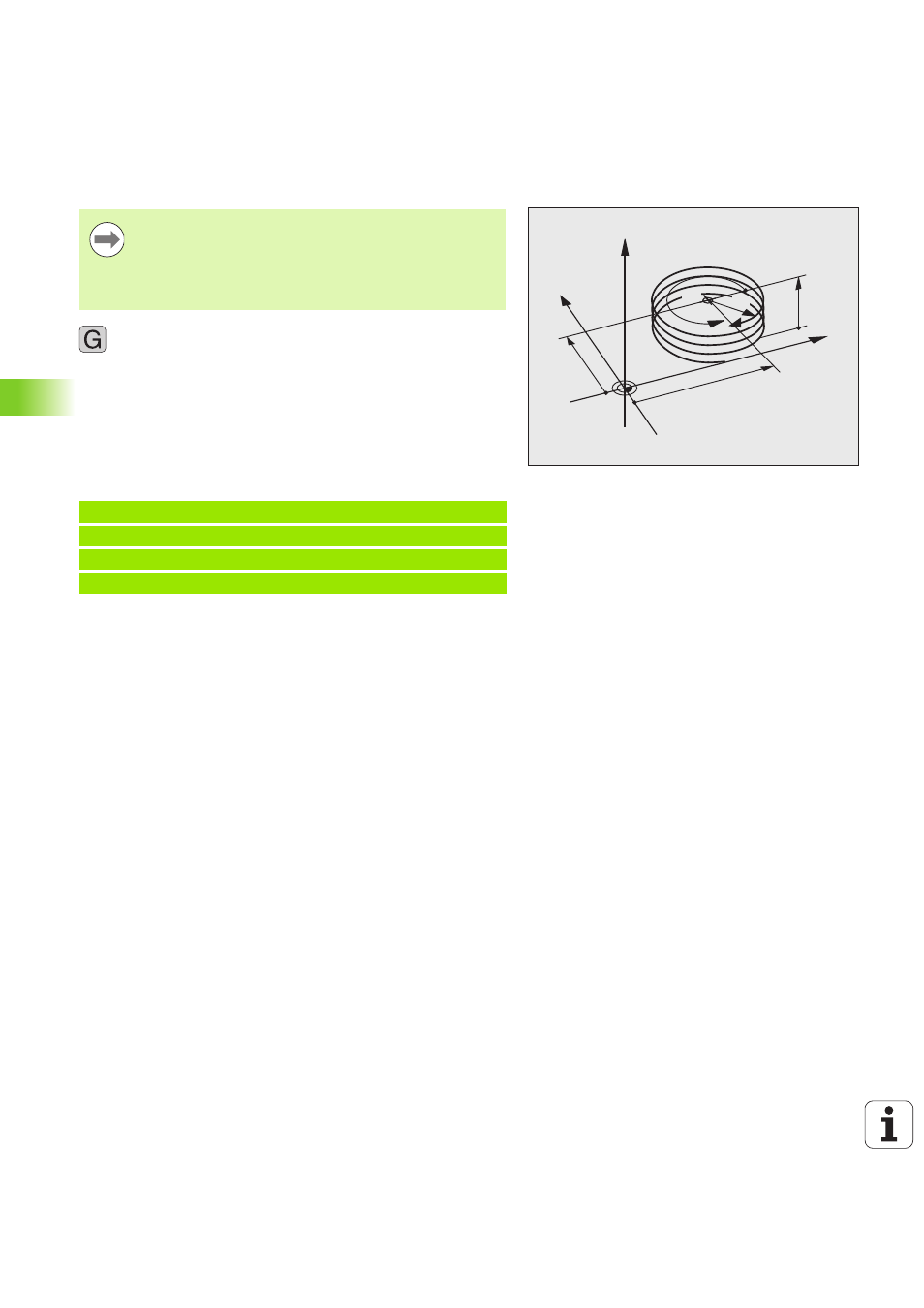

Ejemplo de frases NC: Rosca M6 x 1 mm con 4 pasos
Y
X
Z
25
40
5
270°
R3
CC
Se introducen el sentido de giro y el ángulo total G91 H en
incremental con el mismo signo, ya que de lo contrario la
hta. puede desplazarse en una trayectoria errónea.
El ángulo completo G91 H puede tener un valor de
-99 999,9999° a +99 999,9999°.
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1440 Z+5 *
