74 2 Funcionamiento manual y ajuste
2.4 Fijación del punt
o de r
e
fe
re
ncia (sin palpador 3D)

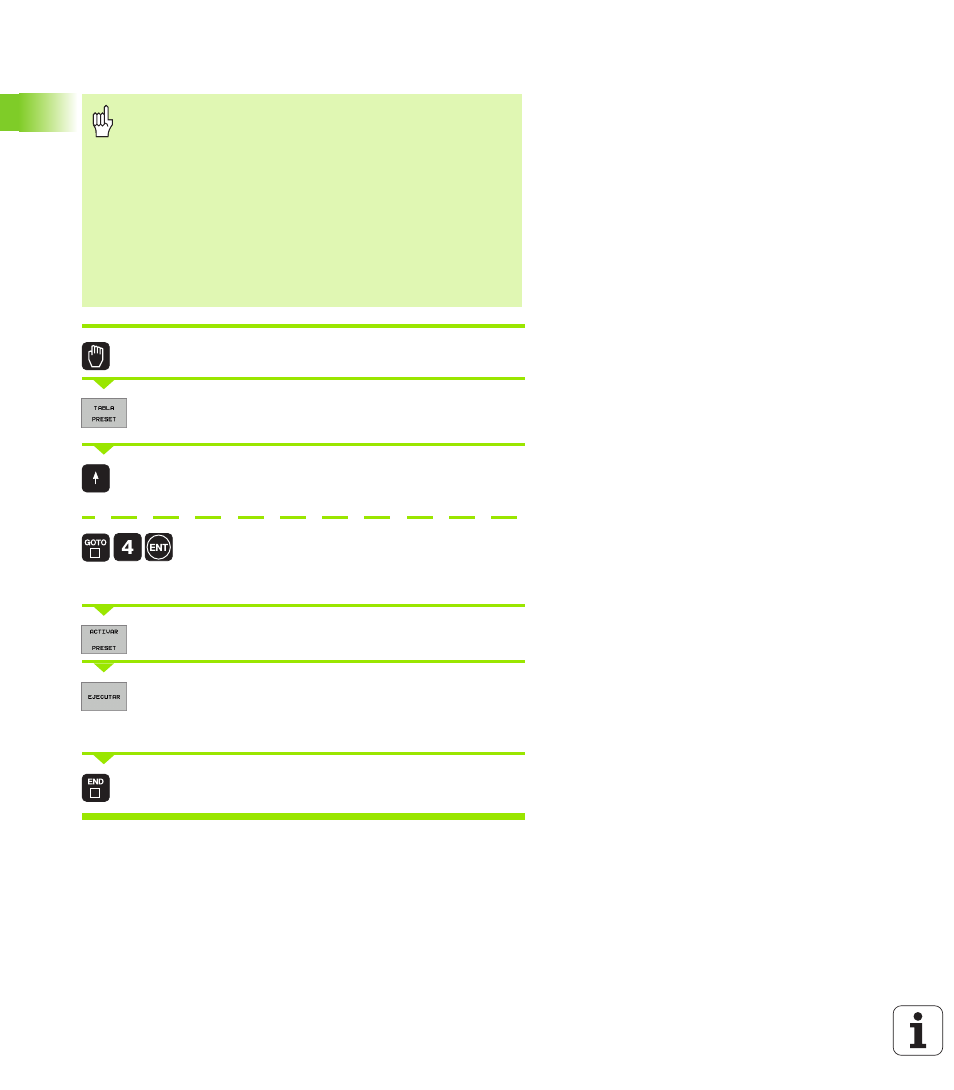

Activar punto de referencia desde la tabla de presets en el modo
de funcionamiento Manual
Seleccionar el modo de funcionamiento Manual
Permitir la visualización de la tabla de presets
Seleccionar el número del punto de referencia que
quiera activar, o
seleccionar mediante la tecla GOTO el número de
punto de referencia que desee activar y confirmar con
la tecla ENT
Activar punto de referencia
Confirmar la activación del punto de referencia. El
TNC fija la visualización y, si está definido, el giro
básico
Salir de la tabla de presets
Activar un punto de referencia en un programa NC desde la tabla
de presets
Para activar puntos de referencia desde la tabla de presets durante la
ejecución del programa debe utilizarse el ciclo 247. En el ciclo 247 se
define solamente el número de punto de referencia que se desea
activar (véase "FIJACION DEL PUNTO DE REFERENCIA (ciclo 247)" en
pág. 468).
Al activar un punto de referencia desde la tabla de
presets, el TNC anula todos los cálculos de coordenadas
en curso que fueron activados con los siguientes ciclos:
„ Ciclo 7, Desplazamiento punto cero
„ Ciclo 8, Espejo
„ Ciclo 10, Giro
„ Ciclo 11, Factor de escala
„ Ciclo 26, Factor de escala específico del eje
El cálculo de coordenadas desde el ciclo 19, sin embargo,
Inclinar plano de mecanizado permanece activo.
