12.1 Gráficos
Girar la represesentación 3D y aumentar/disminuir
8 Conmutar la carátula de softkey hasta que la softkey de selección
aparece para las funciones Girar y Aumentar/Disminuir.
8 Seleccionar las funciones para Girar y Aumentar/
Disminuir:
Si tiene conectado un ratón al TNC, también puede realizar las
funciones anteriormente descritas con el ratón:
8 Para girar el gráfico representado en tres dimensiones: mover el
ratón, mientras se tiene presionado el botón derecho. En el gráfico
3D de alta resolución, el TNC muestra un sistema de coordenadas
que representa la alineación activa de la pieza en ese momento; en
la representación normal 3D la pieza se gira completamente. Al dejar
de presionar el botón derecho del ratón, el TNC orienta la pieza en la
dirección definida
8 Para desplazar el gráfico representado: mover el ratón, mientras se
tiene presionado el botón central o bien su rueda. El TNC desplaza
la pieza en la dirección correspondiente. Al dejar de presionar el
botón central del ratón, el TNC desplaza la pieza en la posición
definida
8 Para realizar un zoom de una determinada zona con el ratón: marcar
la zona del zoom rectangular con el botón izquierdo del ratón
presionado. Al dejar de presionar el botón izquierdo del ratón, el TNC
aumenta la pieza en la zona definida
8 Para aumentar y reducir el zoom rápidamente con el ratón: girar la
rueda del ratón hacia delante y hacia atrás

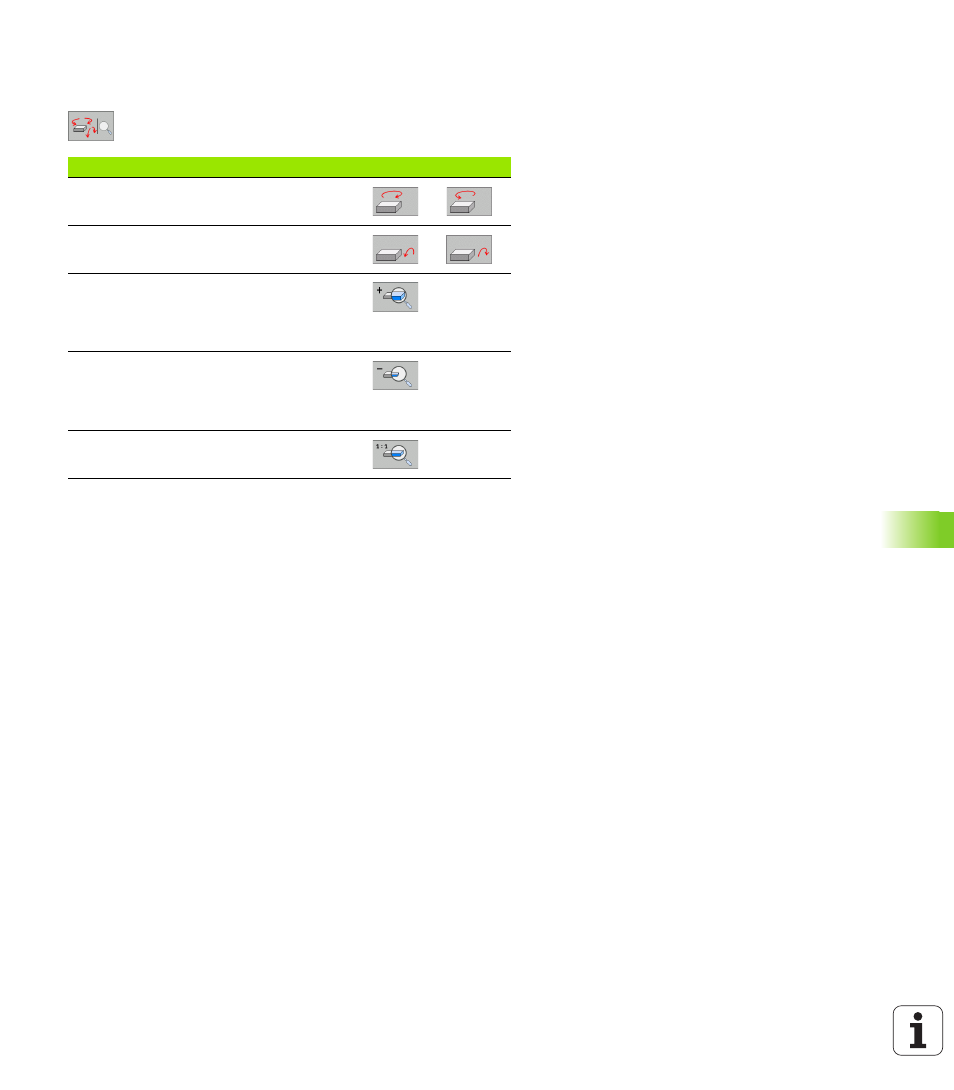

Función Softkeys
Girar verticalmente la representación en
pasos de 5°
Girar horizontalmente la representación en
pasos de 5º
Aumentar la representación paso a paso. Si
se aumenta la representación, el TNC
muestra a pie de página de la ventana de
gráfico la letra Z
Disminuir la representación paso a paso. Si
se disminuye la representación, el TNC
muestra a pie de página de la ventana de
gráfico la letra Z
Volver a la representación en tamaño
programado
