2.2 Desplazamient
o
de los ejes de la máquina
Desplazamiento con el volante electrónico
HR 410
El volante electrónico HR 410 está equipado con dos teclas de
confirmación. Estas teclas se encuentran debajo de la rueda dentada.
Los ejes de la máquina sólo se pueden desplazar cuando está pulsada
una de las teclas de confirmación (función que depende de la
máquina).

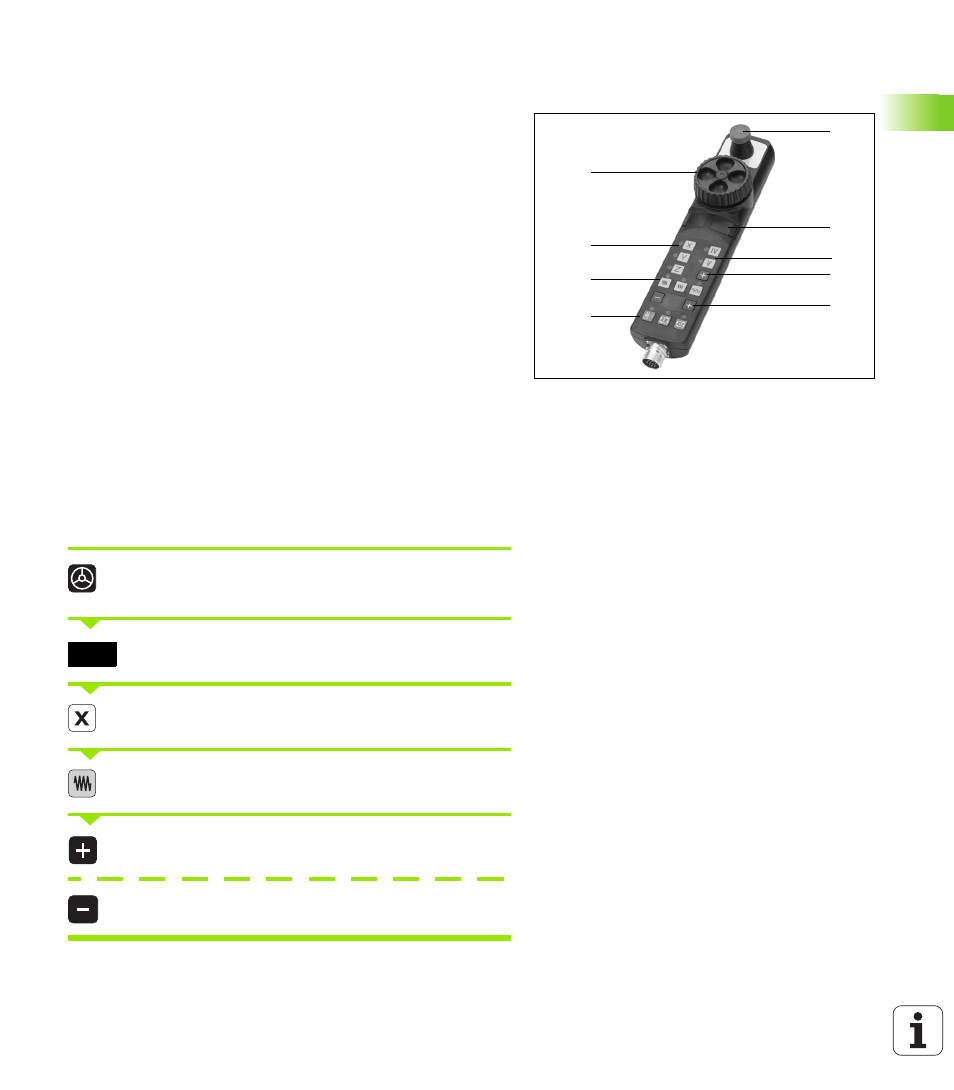

El volante HR 410 dispone de los siguientes elementos de control:
Las visualizaciones en rojo determinan el eje y el avance
seleccionados.
También se pueden realizar desplazamientos con el volante, durante
la ejecución de un programa con M118 activado.
Desplazamiento
Seleccionar el modo de funcionamiento Volante
electrónico
Mantener pulsada la tecla de confirmación
Seleccionar el eje
Seleccionar el avance
Desplazar el eje activo en la dirección +, o
Desplazar el eje activo en la dirección –
1 Pulsador de emergencia
2 Volante
3 Teclas de confirmación
4 Teclas para la selección de ejes
5 Tecla para aceptar la posición real
6 Teclas para determinar el avance (lento, medio, rápido; el
constructor de la máquina determina los avances)
7 Sentido en el cual el TNC deplaza el eje seleccionado
8 Funciones de la máquina (determinadas por el constructor de la
máquina)
