578 11 Programación: Parámetros Q
1
1
.1
1 Ejemplos de pr
ogr
a
mación

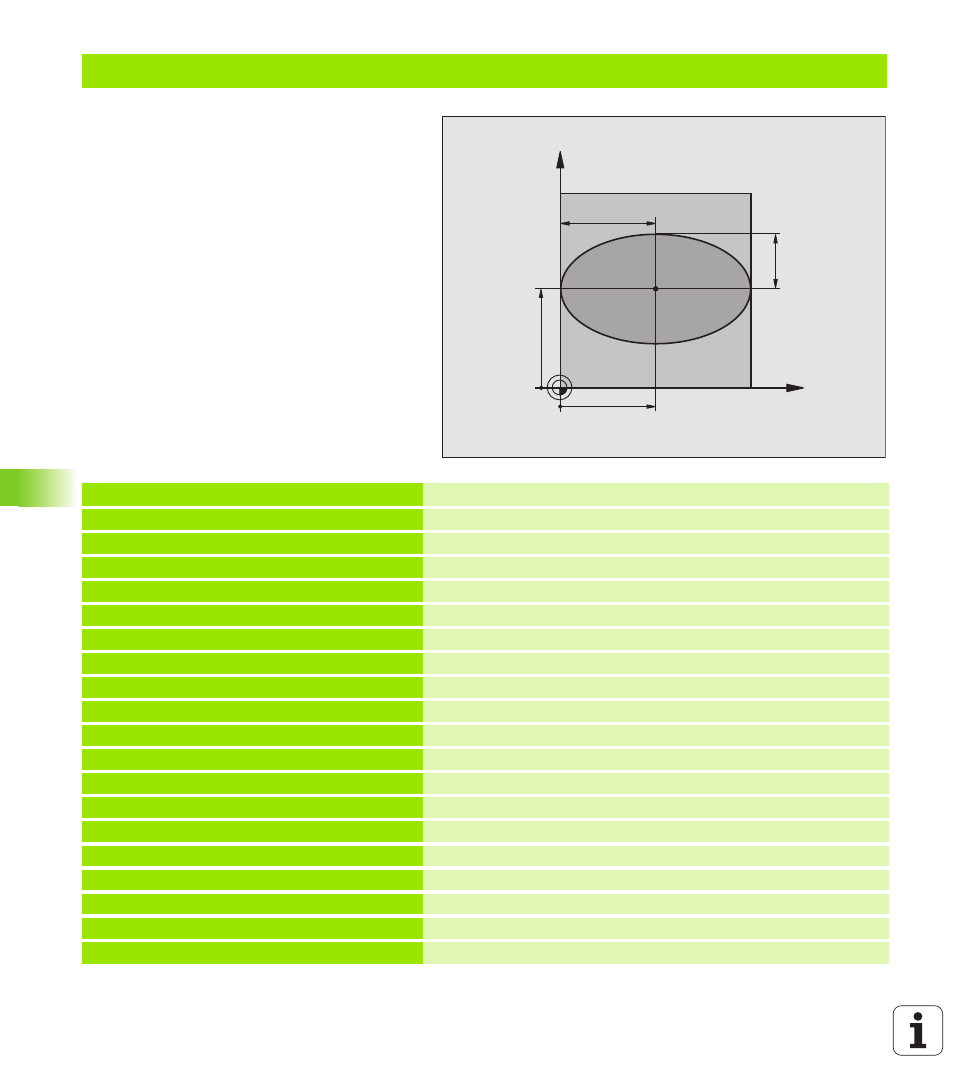

Ejemplo: elipse
Desarrollo del programa
„ El contorno de las elipses se realiza por medio de
muchas pequeñas rectas (definible mediante
Q7) Cuantos más puntos se calculen más cortas
serán las rectas y más suave la curva.
„ El sentido del mecanizado se determina
mediante el ángulo inicial y el ángulo final en el
plano:
Dirección del mecanizado en sentido horario:
Angulo inicial > ángulo final
Dirección del mecanizado en sentido antihorario:
Angulo inicial < ángulo final
„ No se tiene en cuenta el radio de la hta.
0 BEGIN PGM ELLIPSE MM
1 FN 0: Q1 = +50 Centro eje X
2 FN 0: Q2 = +50 Centro eje Y
3 FN 0: Q3 = +50 Semieje X
4 FN 0: Q4 = +30 Semieje Y
5 FN 0: Q5 = +0 Angulo inicial en el plano
6 FN 0: Q6 = +360 Angulo final en el plano
7 FN 0: Q7 = +40 Número de pasos de cálculo
8 FN 0: Q8 = +0 Posición angular de la elipse
9 FN 0: Q9 = +5 Profundidad de fresado
10 FN 0: Q10 = +100 Avance al profundizar
11 FN 0: Q11 = +350 Avance de fresado
12 FN 0: Q12 = +2 Distancia de seguridad para posicionamiento previo
13 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición pieza bruto
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+2.5 Definición de la herramienta
16 TOOL CALL 1 Z S4000 Llamada de herramienta
17 L Z+250 R0 FMAX Desplazar herramienta libremente
18 CALL LBL 10 Llamada al mecanizado
19 L Z+100 R0 FMAX M2 Desplazar libremente la herramienta, final del programa
X
Y
50
50
30
50
