58 2 Funcionamiento manual y ajuste
2.2 Desplazamient
o
de los ejes de la máquina
Volante electrónico HR 420
Al contrario del HR 410, el volante portátil HR 420 está equipado con
un display, en el que se muestran diferentes informaciones. Por ello
se pueden ejecutar mediante las softkeys del volante importantes
funciones de ajuste, por ej. la fijación de puntos de referencia o la
introducción y ejecución de funciones M.
Tan pronto como se haya activado el volante mediante la tecla de
activación del mismo, ya no es posible el manejo mediante el teclado.
El TNC muestra este estado en la pantalla del TNC mediante una
ventana de transición.

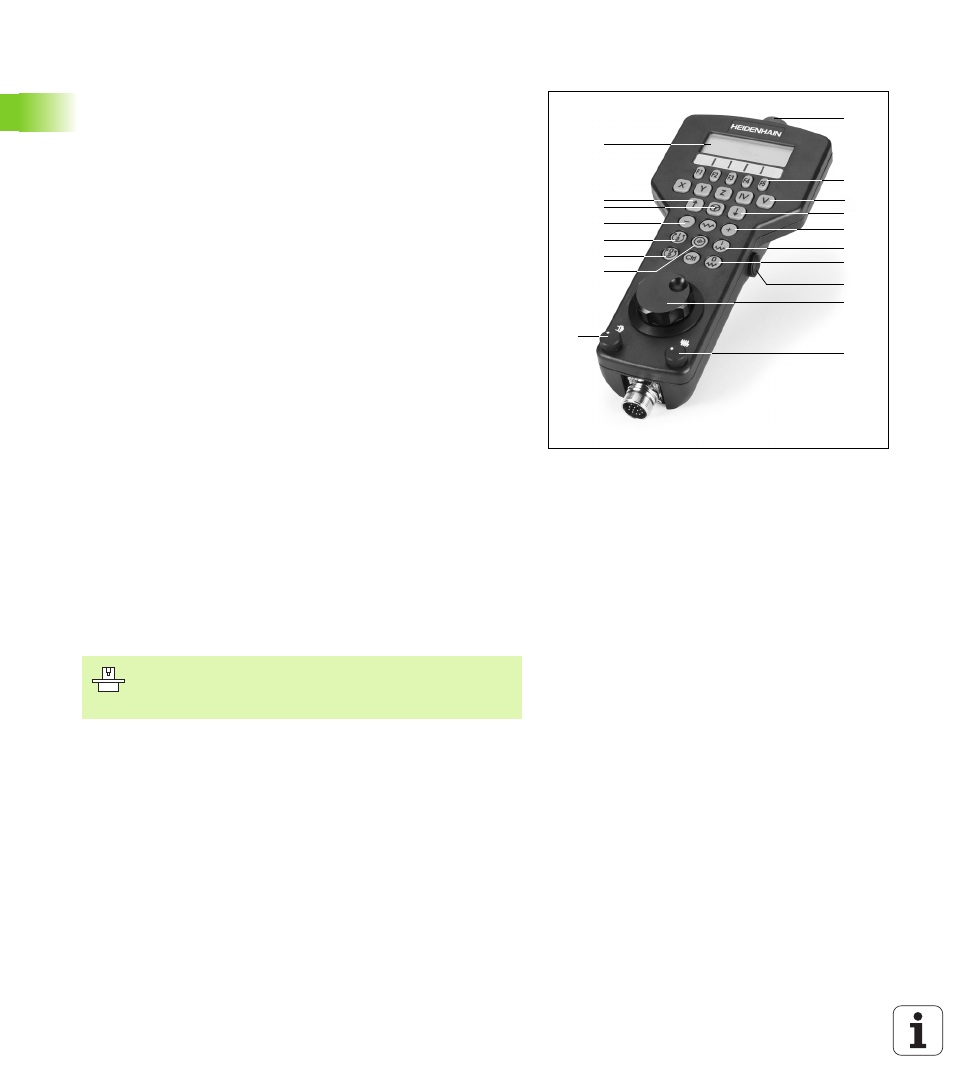

El volante HR 420 dispone de los siguientes elementos de control:
También se pueden realizar desplazamientos con el volante durante la
ejecución del programa - con el M118 activado -.
1 Pulsador de emergencia
2 Display del volante para la visualización del estado y la selección
de funciones
3 Softkeys
4 Teclas de selección del eje
5 Tecla de activación del volante
6 Teclas cursoras para la definición de la sensibilidad del volante
7 Tecla de dirección, en la cual el TNC deplaza el eje seleccionado
8 Conectar el cabezal (función según la máquina)
9 Desconectar el cabezal (función según la máquina)
10 Tecla "Generación de frase NC"
11 NC-Start
12 Detener NC
13 Tecla de confirmación
14 Volante
15 Potenciómetro de la velocidad del cabezal
16 Potenciómetro del avance
El fabricante de su máquina puede poner a su disposición
funciones adicionales para el HR 420. Prestar atención al
manual de su máquina
