230 6 Programación: Programar contornos
6.5 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas polar
e
s

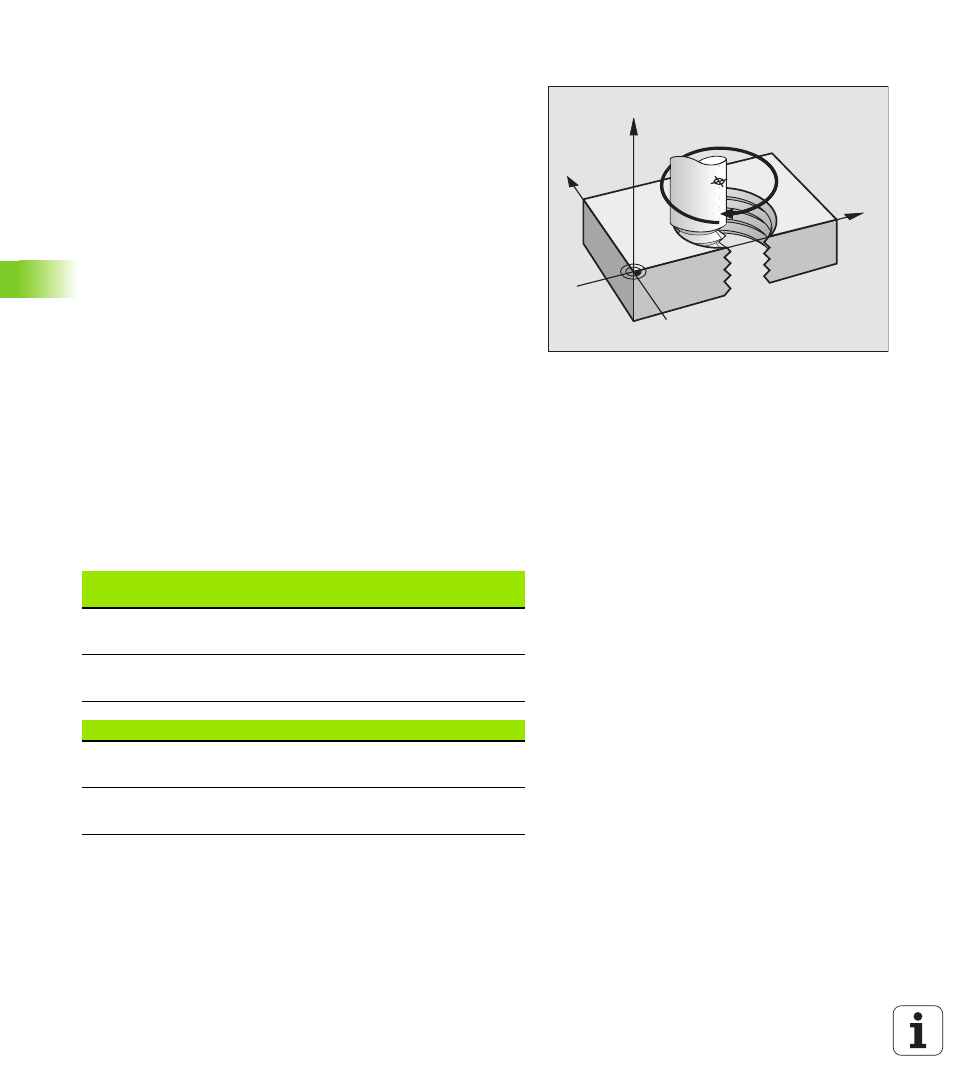

Hélice (Helix)
Una hélice se produce por la superposición de un movimiento circular
y un movimiento lineal perpendiculares. La trayectoria circular se
programa en un plano principal.
Los movimientos para la hélice sólo se pueden programar en
coordenadas polares.
Aplicación
„ Roscados interiores y exteriores de grandes diámetros
„ Ranuras de lubrificación
Cálculo de la hélice
Para la programación se precisa la indicación en incremental del
ángulo total, que recorre la herramienta sobre la hélice y la altura total
de la misma.
Para el mecanizado en la direc. de fresado de abajo a arriba se tiene:
Forma de la hélice
La tabla indica la relación entre la dirección del mecanizado, el sentido
de giro y la corrección de radio para determinadas formas:
Nº de pasos n Pasos de roscado + sobrepaso al
Inicio y final de roscado
Altura total h Paso P x nº de pasos n
Angulo total
incremental IPA Número de pasos x 360° + ángulo para
Inicio de la rosca + ángulo para sobrepaso
Coordenada inicial Z Paso P x (pasos de rosca + sobrepaso al
principio del roscado)
Roscado
interior Dirección de
trabajo Sentido de
giro Corrección
del radio
a derechas
a izquierdas Z+
Z+ DR+
DR– RL
RR
a derechas
a izquierdas Z–
Z– DR–
DR+ RR
RL
Rosca exterior
a derechas
a izquierdas Z+
Z+ DR+
DR– RR
RL
a derechas
a izquierdas Z–
Z– DR–
DR+ RL
RR
Y
X
Z
CC
