400
8 Programación: Ciclos
8.5 Ciclos par
a
r
e
alizar figur
as de punt
o
s

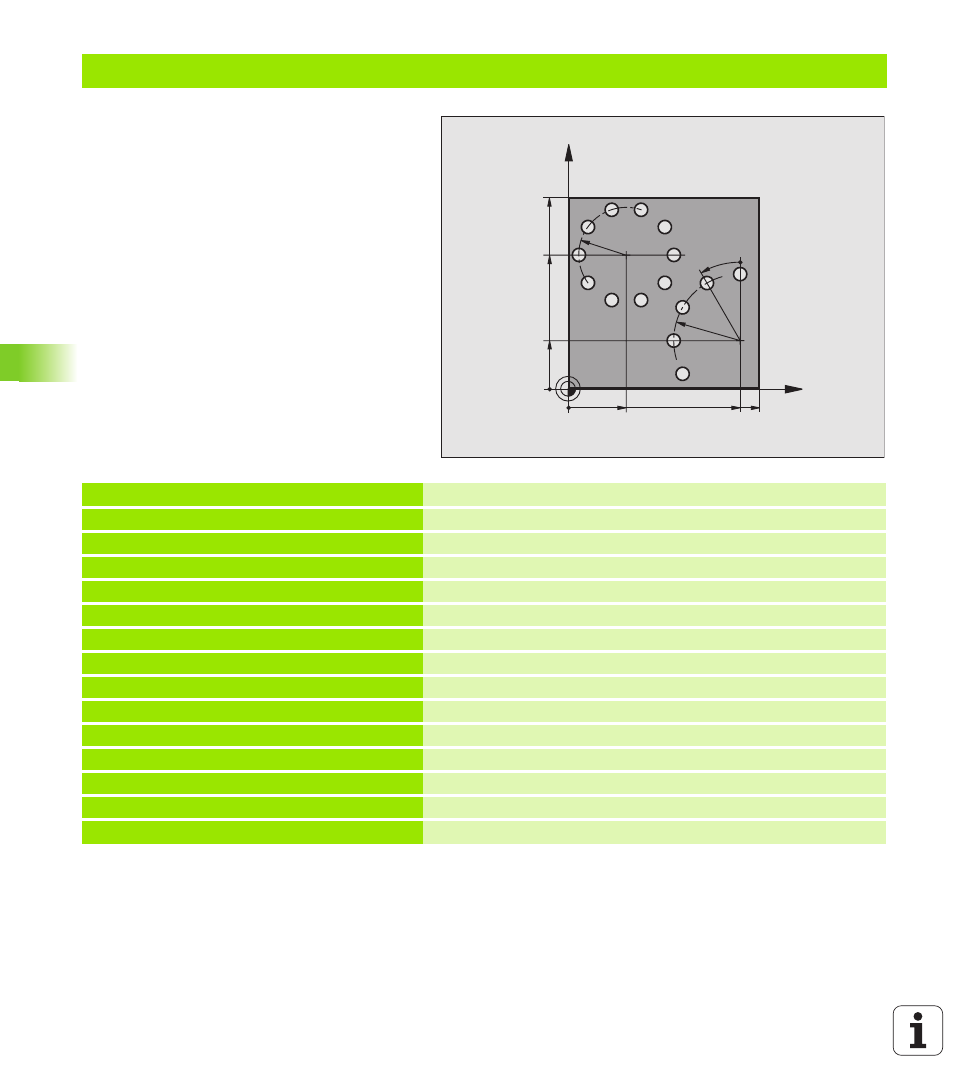

Ejemplo: Círculos de taladros
0 BEGIN PGM TALAD. MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definición pìeza bruto
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
Definición de la herramienta
4 TOOL CALL 1 Z S3500
Llamada de herramienta
5 L Z+250 R0 FMAX M3
Desplazar herramienta libremente
6 CYCL DEF 200 TALADRADO
Definición del ciclo Taladrado
Q200=2
;DIST.-SEGURIDAD
Q201=-15
;PROFUNDIDAD
Q206=250
;PROFUNDIDAD DE PASO F
Q202=4
;PROFUNDIDAD DE PASO
Q210=0
;TPO. ESPERA
Q203=+0
;COORDENADAS SUPERFICIE
Q204=0
;2ª DISTANCIA DE SEGUR.
Q211=0.25
;TIEMPO DE ESPERA ABAJO
X
Y
30
70
100
100
R25
R35
30°
90
25
