254 6 Programación: Programar contornos
6.8 Gener
a
r pr
ogr
amas de cont
or
no de
dat
o
s DXF (opción de sof
tw
a
re
)
6.8 Generar programas de
contorno de datos DXF (opción
de software)
Aplicación
Desde un sistema de CAD se pueden enviar ficheros DXF
directamente al TNC, a fin de extraer contornos y luego memorizarlos
como programas de diálogo en lenguaje HEIDENHAIN. Los programas
en lenguaje HEIDENHAIN obtenidos de ese modo también pueden
ser ejecutados con controles numéricos antiguos TNC, ya que los
programas de contorno sólo contienen frases L-y CC-/CP.
Cuando desee procesar ficheros DXF en el modo de funcionamiento
Memorizar/editar programa
, entonces el TNC genera programas de
contorno con la extensión de fichero .H. Cuando desee procesar
ficheros DXF en el modo de funcionamiento smarT.NC, entonces el
TNC genera programas de contorno con la extensión de fichero .HC.
Abrir fichero DXF
8 Seleccionar el modo Memorizar/Editar
8 Seleccionar la gestión de ficheros
8 Seleccionar el menú de softkeys para elegir entre los
tipos de ficheros a visualizar: pulsar la softkey
SELECCIONAR TIPO
8 Visualizar todos los ficheros DXF: pulsar la softkey
VISUALIZAR DXF
8 Seleccionar el directorio, en el que esté memorizado
el fichero DXF

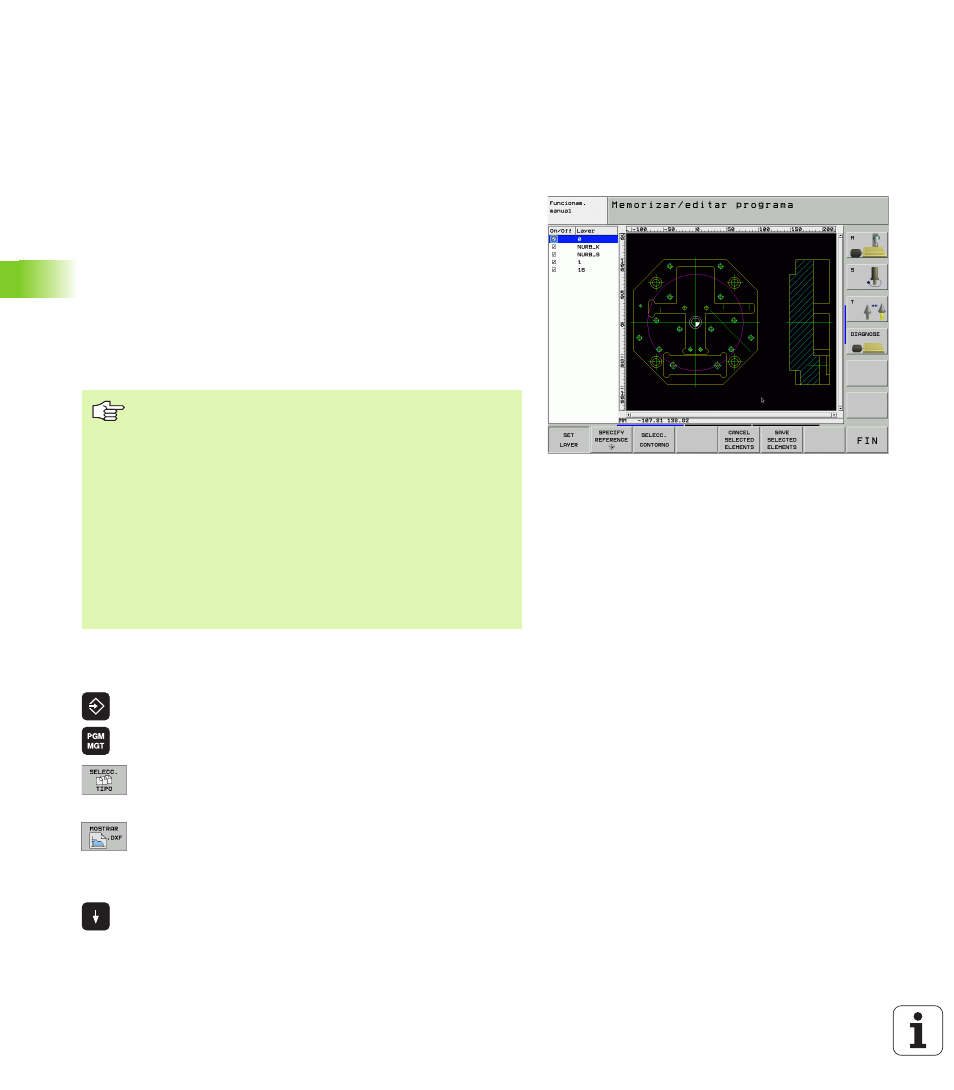

8 Seleccionar el fichero DXF deseado, aceptar con la
tecla ENT: el TNC inicia el conversor DXF y visualiza el
contenido del fichero DXF en la pantalla. El TNC
muestra en la ventana izquierda el denominado layer
(planos) y, en la ventana derecha, el dibujo
El fichero DXF a utilizar debe guardarse en el disco duro
del TNC.
El fichero DXF a abrir debe contener, como mínimo, un
layer.
El TNC da soporte al formato R12 DXF más expandido
(corresponde a AC1009).
Como contorno seleccionable son los siguientes
elementos DXF:
„ LÍNEA (recta)
„ CÍRCULO (círculo completo)
„ ARCO (círculo parcial)
