HEIDENHAIN iTNC 530 377
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

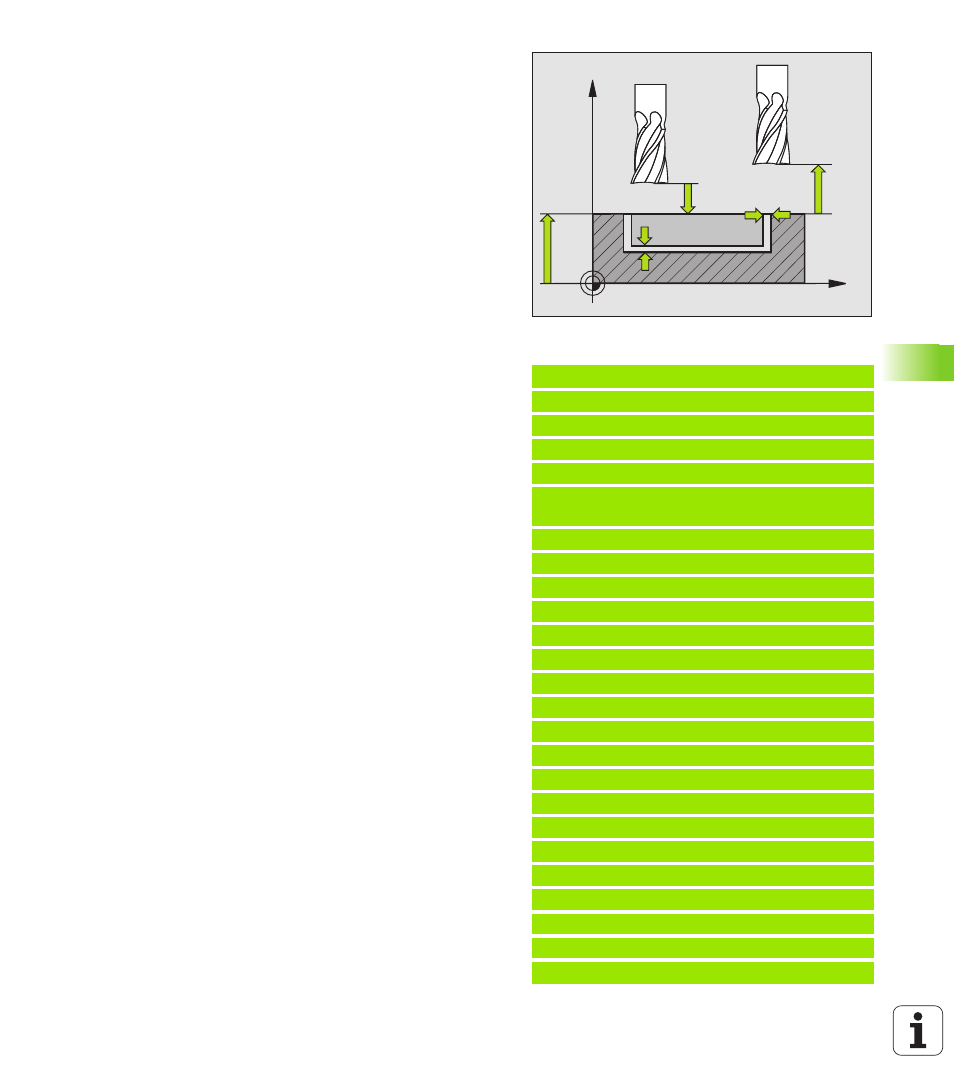

8 Distancia de seguridad Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza
8 Coordenada de la superficie de la pieza Q203
(valor absoluto): Coordenada absoluta de la superfice
de la pieza
8 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
8 Estrategia de profundización Q366: Tipo de
estrategia de profundización
„ 0 = profundización vertical En la tabla de
herramientas, el angulo de profundización de la
herramienta activa ANGLE debe estar definido con
90º. De lo contrario el TNC emite un aviso de error.
„ 1 = profundización en forma de hélice En la tabla de
herramientas, el angulo de profundización de la
herramienta activa ANGLE debe estar asimismo
definido con 0. De lo contrario el TNC emite un
aviso de error. Sólo profundizar de forma helicoidal,
si hay suficiente espacio
„ 2 = profundización pendular. En la tabla de
herramientas, el angulo de profundización de la
herramienta activa ANGLE debe estar definido
distinto de 0. De lo contrario el TNC emite un aviso
de error.
8 Avance de acabado Q385: Velocidad de
desplazamiento de la hta. al realizar el acabado frontal
y en profundidad en mm/min
Ejemplo: Frases NC
8 CYCL DEF 254 RANURA CIRCULAR
Q215=0 ;TIPO DE MECANIZADO
Q219=12 ;ANCHO DE RANURA
Q368=0.2 ;SOBREMEDIDA LATERAL
Q375=80 ;DIÁMETRO ARCO CIRCULAR
Q367=0 ;REFERENCIA POSICIÓN DE LA
RANURA
Q216=+50 ;CENTRO 1ER. EJE
Q217=+50 ;CENTRO 2º EJE
Q376=+45 ;ÁNGULO INICIAL
Q248=90 ;ÁNGULO DE ABERTURA
Q378=0 ;PASO ANGULAR
Q377=1 ;NÚMERO DE MECANIZADOS
Q207=500 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
Q201=-20 ;PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE PASO
Q369=0.1 ;SOBREMEDIDA EN PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q338=5 ;PASO PARA ACABADO
Q200=2 ;DIST.-SEGURIDAD
Q203=+0 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q366=1 ;PROFUNDIZAR
Q385=500 ;AVANCE DE ACABADO
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q204
Q203
Q369
Q368
