70 2 Funcionamiento manual y ajuste
2.5 Inclinar plano de mecani
zado (Opción de sof
tw
a
re
1)
2.5 Inclinar plano de mecanizado
(Opción de software 1)
Aplicación y funcionamiento

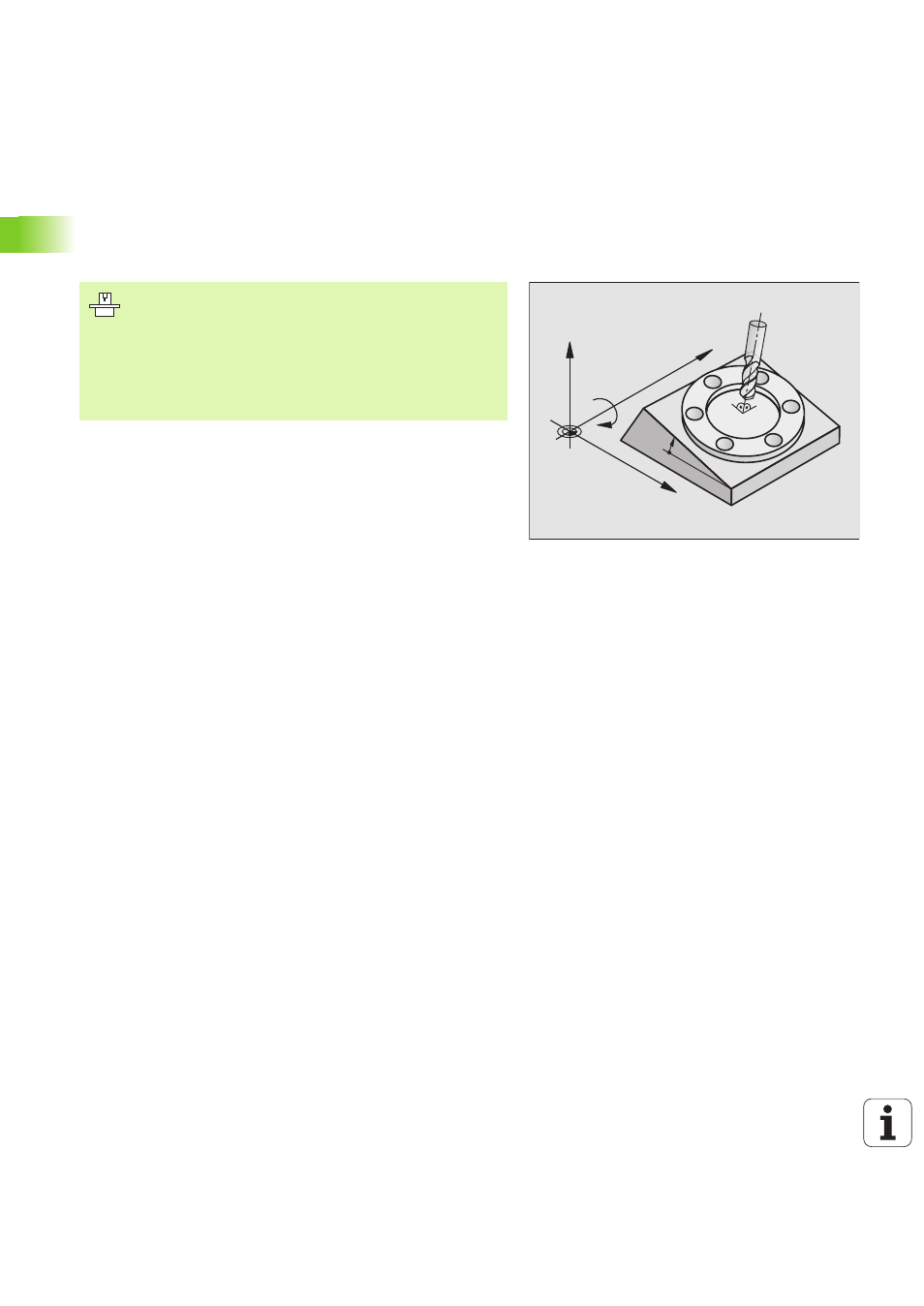

El TNC contempla la inclinación de planos de mecanizado en máquinas
herramienta con cabezales y mesas basculantes. Las aplicaciones
más típicas son p.ej. taladros inclinados o contornos inclinados en el
espacio. En estos casos el plano de mecanizado se inclina alrededor
del punto cero activado. Como siempre el mecanizado se programa en
un plano principal (p.ej. plano X/Y), sin embargo se ejecuta en el plano
inclinado respecto al plano principal.
Existen tres modos de funcionamiento para la inclinación del plano de
mecanizado:
„ Inclinación manual con la softkey 3D ROT en los modos de
funcionamiento Manual y Volante Electrónico, véase “Activación de
la inclinación manual” en pág. 74
„ Inclinación automática, ciclo G80 PLANO DE MECANIZADO en el
programa de mecanizado (véase “PLANO INCLINADO DE
MECANIZADO (ciclo G80, opción de software 1)” en pág.404)
Las funciones del TNC para la "Inclinación del plano de mecanizado"
son transformaciones de coordenadas. Para ello el plano de
mecanizado siempre está perpendicular a la dirección del eje de la hta.
Básicamente, en la inclinación del plano de mecanizado, el TNC
distingue dos tipos de máquinas:
„ Máquinas con mesa basculante
„ Deberá colocarse la pieza mediante el correspondiente
posicionamiento de la mesa basculante, p.ej. en la posición de
mecanizado deseada mediante una frase G0
„
La situación del eje de la herramienta transformado no se
modifica en relación al sistema de coordenadas fijo de la máquina.
Si se gira la mesa, es decir, la pieza, p.ej. 90° el sistema de
coordenadas no se gira. Si en el modo de funcionamiento Manual
se pulsa la tecla Z+, la herramienta se desplaza en la dirección Z+.
„ El TNC tiene en cuenta para el cálculo del sistema de coordenadas
transformado, sólamente las desviaciones mecánicas de la mesa
basculante correspondiente (llamadas zonas de traslación).
El constructor de la máquina ajusta las funciones para la
inclinación del plano de mecanizado al TNC y a la máquina.
En determinados cabezales basculantes (mesas giratorias),
el constructor de la máquina determina si el TNC interpreta
los ángulos programados en el ciclo como coordenadas de
los ejes giratorios o como componentes angulares de un
plano inclinado. Rogamos consulten el manual de su
máquina.
X
Z
Y
B
10°
