HEIDENHAIN iTNC 530
313
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
a
s
8
Tipo de mecanizado (0/1/2)
Q215: Determinar el
tipo de mecanizado:
0: Desbaste y acabado
1: Sólo desbaste
2: Sólo acabado
La cara y la profundidad de acabado sólo se llevan a
cabo, si se define la sobremedida del acabado
correspondiente (Q368, Q369)
8
Ancho de la ranura
Q219 (valor paralelo al eje
transversal del plano de mecanizado): Introducir la
anchura de la ranura. Si se introduce la anchura de la
ranura igual al diámetro de la hta, el TNC sólo realiza
el desbaste (fresado de la ranura). Ancho máximo de
la ranura en el desbate: doble del diámetro de la
herramienta
8
Sobremedida del acabado lateral
Q368 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado.
8
Diámetro del círculo teórico
Q375: Introducir el
diámetro del arco de círculo
8

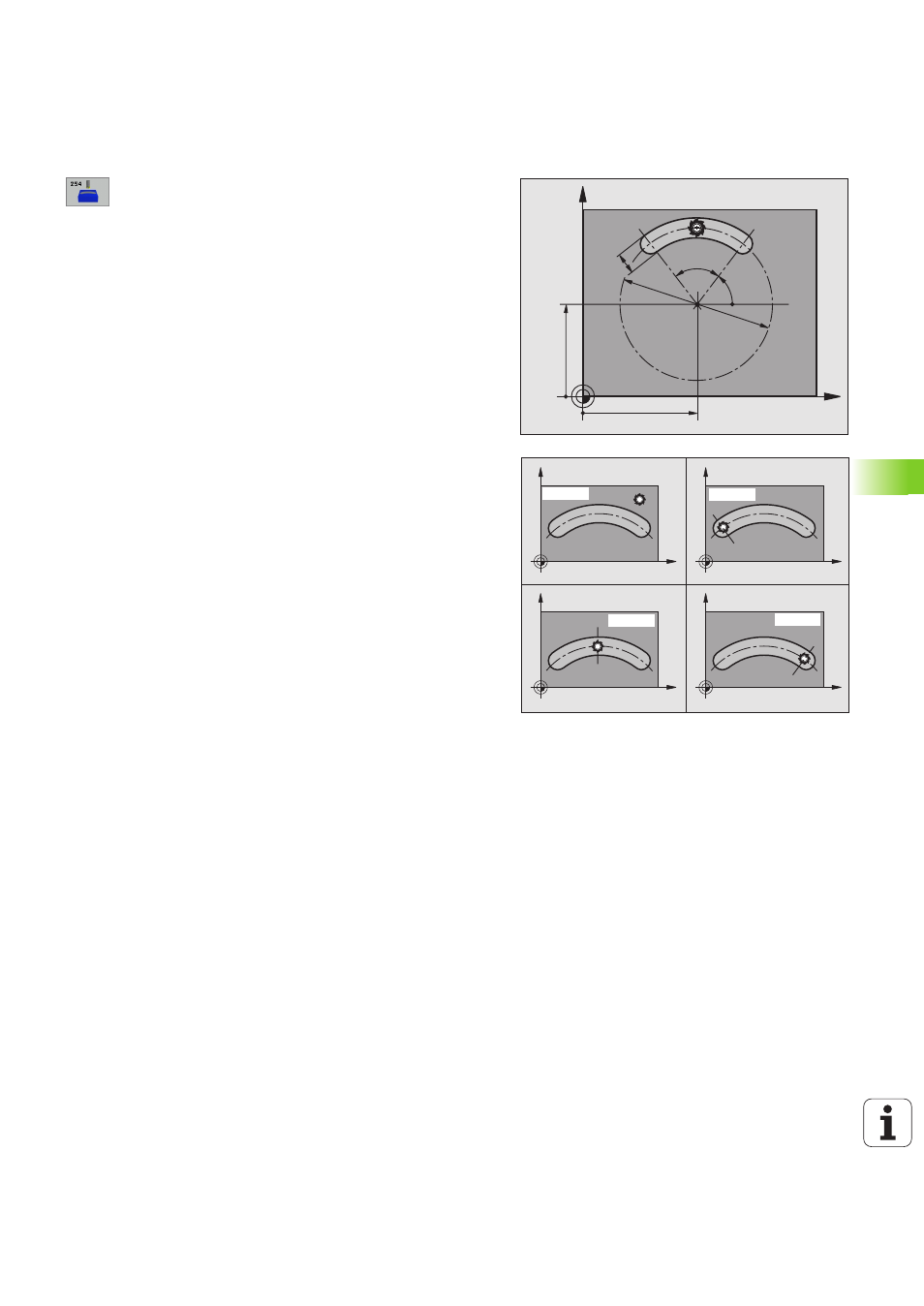

Referencia para la posición de la ranura (0/1/2/
3/4)
Q367: Posición de la ranura en referencia a la
posición de la herramienta en el momento de llamar
al ciclo (ver figura del centro a la derecha):
0: La posición de la herramienta no se toma en
consideración. La posición de la ranura proviene del
centro del círculo parcial dado y el ángulo inicial
1: Posición de la herramienta = Centro del círculo
izquierdo de la ranura. El ángulo de partida Q376 se
refiere a esta posición. El centro del círculo parcial
dado no se tiene en cuenta
2: Posición de la herramienta = Centro del eje central.
El ángulo de partida Q376 se refiere a esta posición.
El centro del círculo parcial dado no se tiene en cuenta
3: Posición de la herramienta = Centro del círculo
derecho de la ranura. El ángulo de partida Q376 se
refiere a esta posición. No se tiene en cuenta el
centro del circulo teórico introducido
8
Centro 1er eje
Q216 (valor absoluto): Centro del
círculo teórico en el eje principal del plano de
mecanizado Sólo tiene efecto si Q367 = 0
8
Centro 2º eje
Q217 (valor absoluto): Centro del
círculo teórico en el eje transversal del plano de
mecanizado Sólo tiene efecto si Q367 = 0
8
Angulo inicial
Q376 (valor absoluto): Introducir el
angulo del punto inicial en coordenadas polares
8
Angulo de abertura de la ranura
Q248 (valor
incremental): Introducir el ángulo de abertura de la
ranura
X
Y
Q248
Q376
Q219
Q375
Q216
Q217
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
