HEIDENHAIN iTNC 530 345
8.6 Ciclos SL

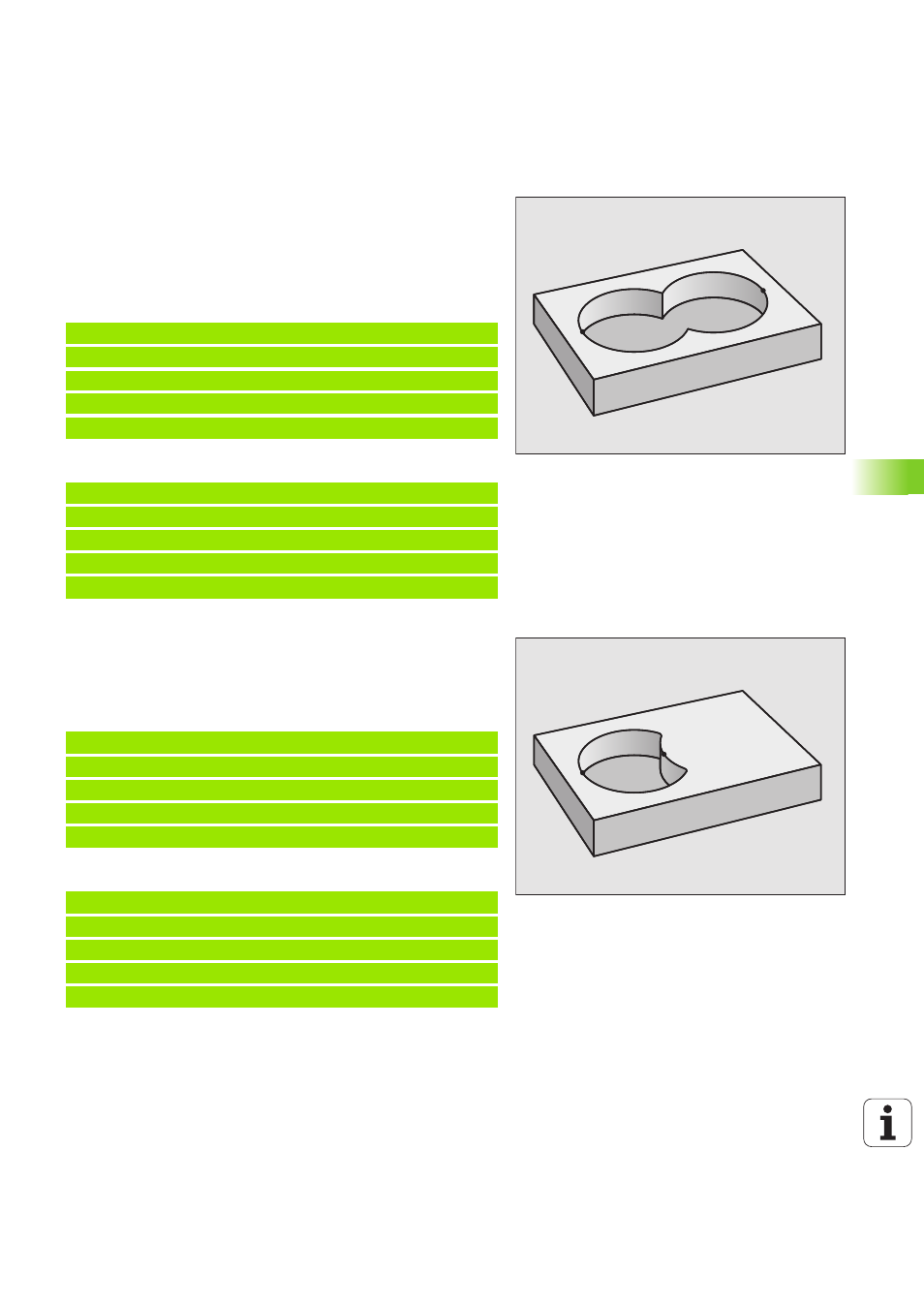

Superficies de "Sumas"
Se mecanizan las dos superficies parciales A y B incluida la superficie
común:
„
Las superficies A y B tienen que ser cajeras
„ La primera cajera (en el ciclo G37) deberá comenzar fuera de la
segunda.
Superficie A:
Superficie B:
Superficie como "Resta"
Se mecanizan la superficie A sin la parte que es común a B:
„ La superficie A debe ser una cajera y la B una isla.
„ A tiene que comenzar fuera de B.
Superficie A:
Superficie B:
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G41 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
