HEIDENHAIN iTNC 530 137
4.1
3
F
u
ncionamient
o
del palet pa
ra
mecaniza
do con her
ra
m
ienta or
ie
nta
d
a

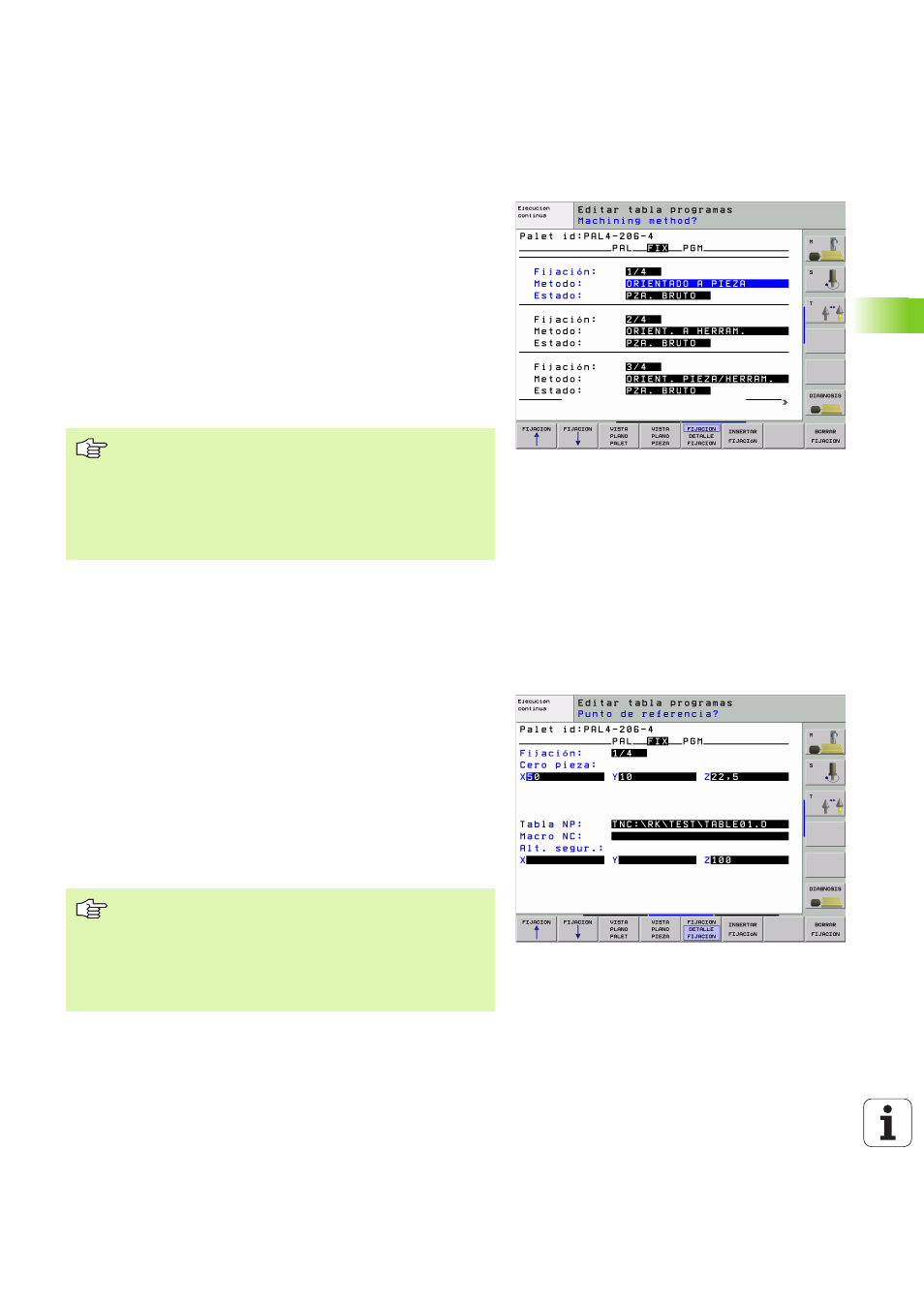

Seleccionar el plano de sujeción
„ Sujeción : El número de la sujeción se visualiza, tras un impulso se
muestra la cantidad de sujeciones dentro de este plano
„ Método : Se puede seleccionar los métodos de mecanizado
WORKPIECE ORIENTED o bien TOOL ORIENTED. La elección
realizada se acepta en el plano de la pieza correspondiente y
sobreescribe otros registros ya existentes. En la visualización de
tabla aparece la entrada WORKPIECE ORIENTED con WPO y TOOL
ORIENTED con TO.
Con la softkey UNIR/SEPARAR se identifican sujeciones, las cuales se
tienen en cuenta para el cálculo de procesos de mecanizado con
herramienta orientada. Las sujeciones unidas se caracterizan
mediante una línea interrumpida, las sujeciones separadas mediante
una línea contínua. En vista de tabla se identifica las piezas unidas
en la columna MÉTODO con CTO.
„ Estado : Con la softkey PIEZA BRUTA se identifica la sujeción con sus
correspondientes herramientas como aún no mecanizada y se
introduce BLANK en el campo Estado. Utilizar la softkey LUGAR
LIBRE
, en caso de que se desee saltar la sujeción en el mecanizado,
en el cuadro ESTADO aparece VACÍO
Determinar los detalles en el plano de sujeción
„ Sujeción : El número de la sujeción se visualiza, tras un impulso se
muestra la cantidad de sujeciones dentro de este plano
„ Punto cero : Introducir el punto cero para la sujeción
„
Tabla NP : Introducir el nombre y el camino de búsqueda de la tabla
de puntos cero, válidos para el mecanizado de la pieza. La
introducción se acepta en el plano de la pieza.
„
Macro NC : En el mecanizado orientado a la herramienta se ejecuta la
macro TCTOOLMODE en lugar de la macro normal de cambio de
herramienta.
„
Altura de seguridad : (opcional): posición de seguridad para los
distintos ejes en relación a la sujeción.
El registro TO-/WP-ORIENTATE no se puede ajustar
mediante softkey, ya que sólo aparece cuando en el plano
de la pieza se han determinado diferentes métodos de
mecanizado para las piezas.
Si se determina el método de mecanizado en el plano de
sujeción, se aceptan los registros en el plano de la pieza y
si existen otros se sobreescriben.
Para estos ejes se pueden indicar posiciones de
seguridad, que pueden ser leidas por macros NC con
SYSREAD FN18 ID510 NR 6. Con SYSREAD FN18 ID510
NR 5 se puede averiguar si está programado algún valor en
la columna. Las posiciones indicadas sólo se alcanzan
cuando estos valores son leidos por la macro NC y
programados correspondientemente
