362 8 Programación: Ciclos
8.6 Ciclos SL

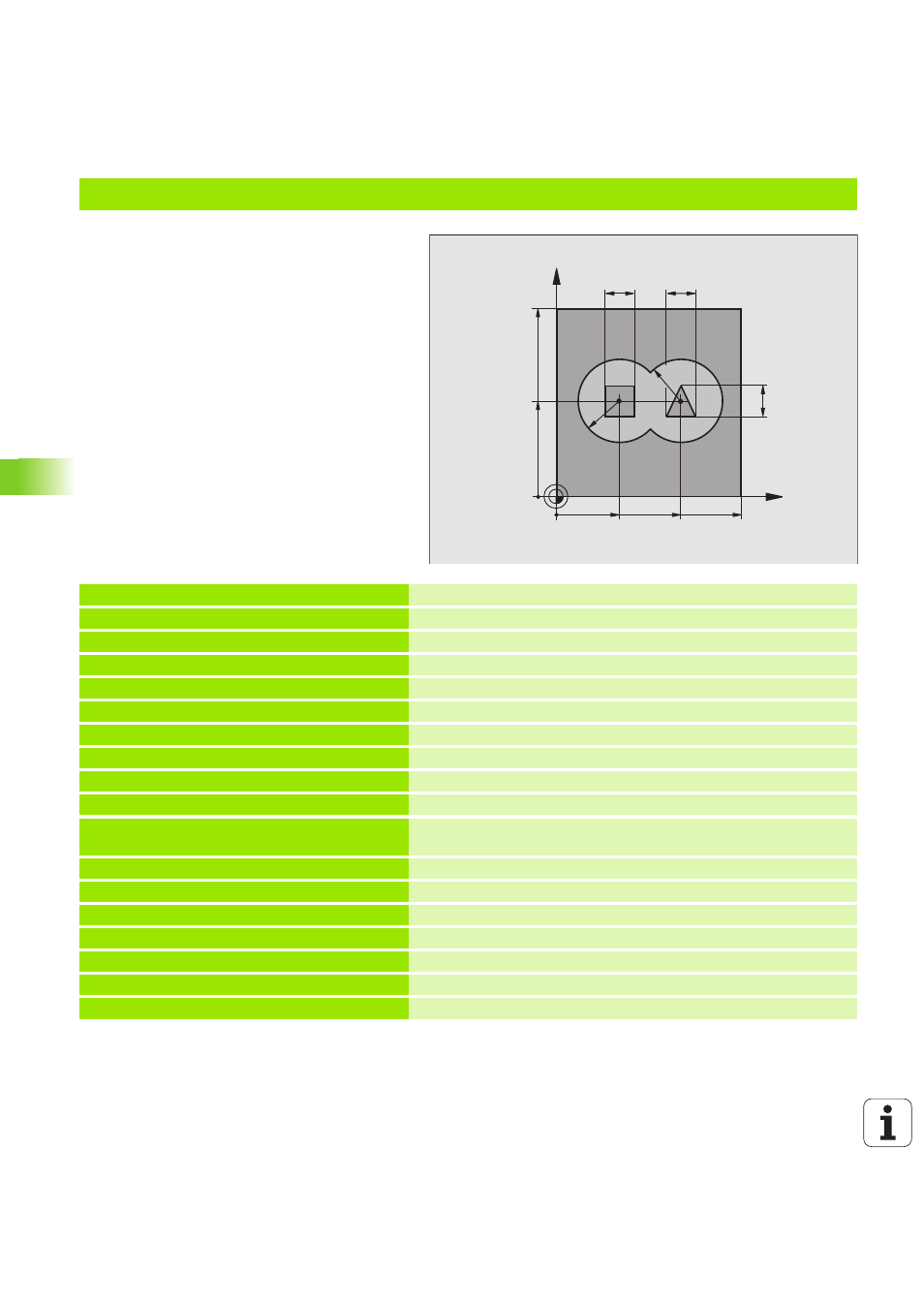

Ejemplo: Pretaladrado, desbaste y acabado de contornos superpuestos
%C21 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definición del bloque
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 * Definición de la hta. para taladrar
N40 G99 T2 L+0 R+6 * Definición de la hta. para el desbaste/acabado
N50 T1 G17 S4000 * Llamada a la hta. para el taladrado
N60 G00 G40 G90 Z+250 * Retirar la herramienta
N70 G37 P01 1 P02 2 P03 3 P04 4 * Determinar el subprograma del contorno
N80 G120 DATOS DEL CONTORNO Determinar los parámetros de mecanizado generales
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q2=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
Q3=+0 ;SOBREMEDIDA LATERAL
Q4=+0 ;SOBREMEDIDA EN PROFUNDIDAD
Q5=+0 ;COORDENADA SUPERFICIE
Q6=2 ;DIST.-SEGURIDAD
Q7=+100 ;ALTURA SEGURIDAD
Q8=0,1 ;RADIO DE REDONDEO
Q9=-1 ;SENTIDO DE GIRO
X
Y
35
50
100
100
16
16
R25
65
16
R25
