6 Programación: Programar contornos
6.4 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas car
te
sianas

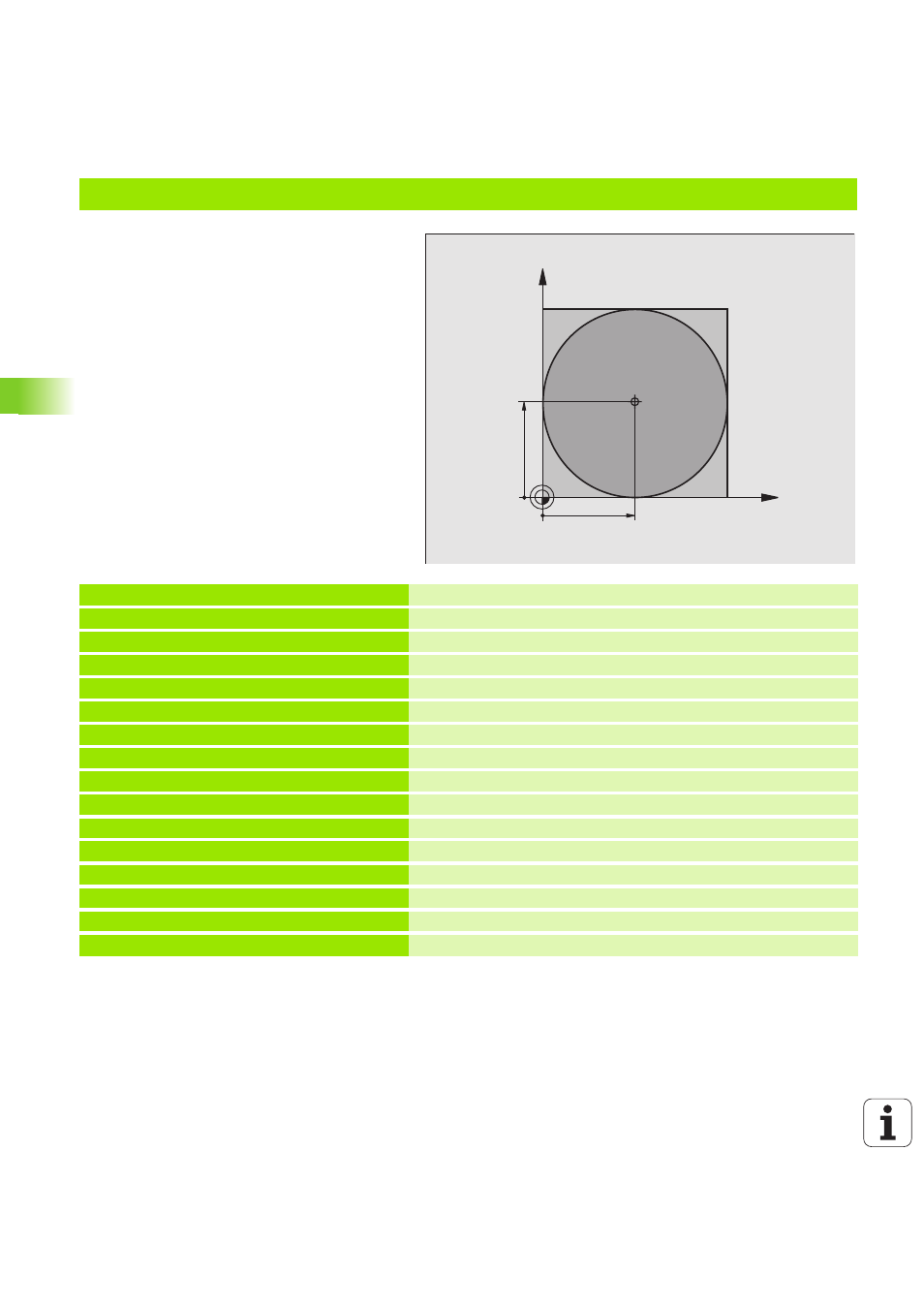

Ejemplo: Círculo completo en cartesianas
%C-CC G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definición del bloque
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+12.5 *
Definición de la herramienta
N40 T1 G17 S3150 *
Llamada de herramienta
N50 G00 G40 G90 Z+250 *
Retirar la herramienta
N60 I+50 J+50 *
Definición del centro del círculo
N70 X-40 Y+50 *
Posicionamiento previo de la herramienta
N80 G01 Z-5 F1000 M3 *
Desplazamiento a la profundidad de mecanizado
N90 G41 X+0 Y+50 F300 *
Aproximación al punto inicial del círculo, corrección de radio G41
N100 G26 R5 F150 *
Aproximación tangencial
N110 G02 X+0 *
Llegada al punto final del círculo (= punto de partida del círculo)
N120 G27 R5 F500 *
Salida tangencial
N130 G01 G40 X-40 Y-50 F1000 *
Retirar la hta. del plano de mecanizado, cancelar la corrección de radio
N140 G00 Z+250 M2 *
Retirar la hta. en el eje de la misma, final del programa
N999999 %C-CC G71 *
X
Y
50
50
CC
