198 6 Programación: Programar contornos
6.5 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas polar
e
s
Forma de la hélice
La tabla indica la relación entre la dirección del mecanizado, el sentido
de giro y la corrección de radio para determinadas formas:
Programación de una hélice
8 Angulo en coordenadas polares H: Programar el
ángulo total incremental, según el cual se desplaza la
hta. sobre la hélice. Después de introducir el ángulo
se selecciona el eje de la hta. con una tecla de
elección de ejes.
8 Introducir las coordenadas para la altura de la hélice en
incremental
8 Introducir la corrección del radio G41/G42 según la
tabla

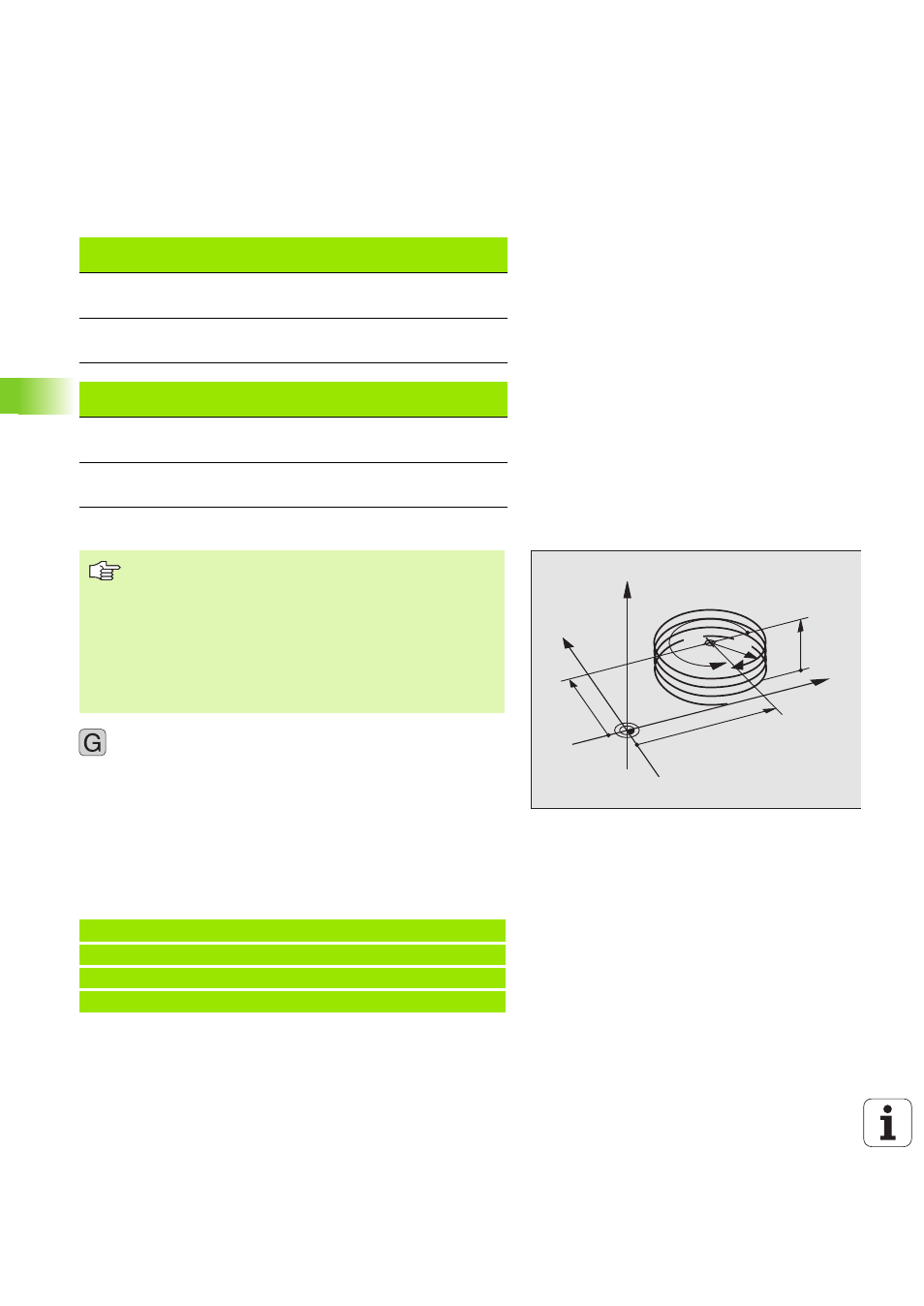

Ejemplo de frases NC: Rosca M6 x 1 mm con 5 pasos
Roscado inter.
Dirección de
trabajo
Sentido
Corrección
del radio
a derechas
a izquierdas Z+
Z+ G13
G12 G41
G42
a derechas
a izquierdas Z–
Z– G12
G13
G42
G41
Roscado
exterior
a derechas
a izquierdas Z+
Z+ G13
G12 G42
G41
a derechas
a izquierdas Z–
Z– G12
G13
G41
G42
Se introducen el sentido de giro y el ángulo total G91 H en
incremental con el mismo signo, ya que de lo contrario la
hta. puede desplazarse en una trayectoria errónea.
Para el ángulo total, G91 H se puede programar con un
valor comprendido entre
-5,400° y +5400°. Si el roscado es de más de 15 pasos,
la hélice se programa con una repetición parcial del
programa
(véase “Repeticiones parciales de un pgm” en pág. 420)
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 *
Y
X
Z
25
40
5
270°
R3
CC
12
