6 Programación: Programar contornos
6.4 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas car
te
sianas
Trayect. circular G02/G03/G05 con radio
determinado
La herramienta se desplaza según una trayectoria circular con radio R.
Sentido
En sentido horario: G02
En sentido antihorario: G03
Sin entrada de dirección de giro: G05. El TNC realiza el recorrido por
la trayectoria circular con la última dirección de giro programada
Programación
8
Introducir las coordenadas del punto final del arco del
círculo
8
Radio R
Atención: ¡El signo determina el tamaño del arco del
círculo!
Si es preciso:
8
Avance F
8
Función auxiliar M

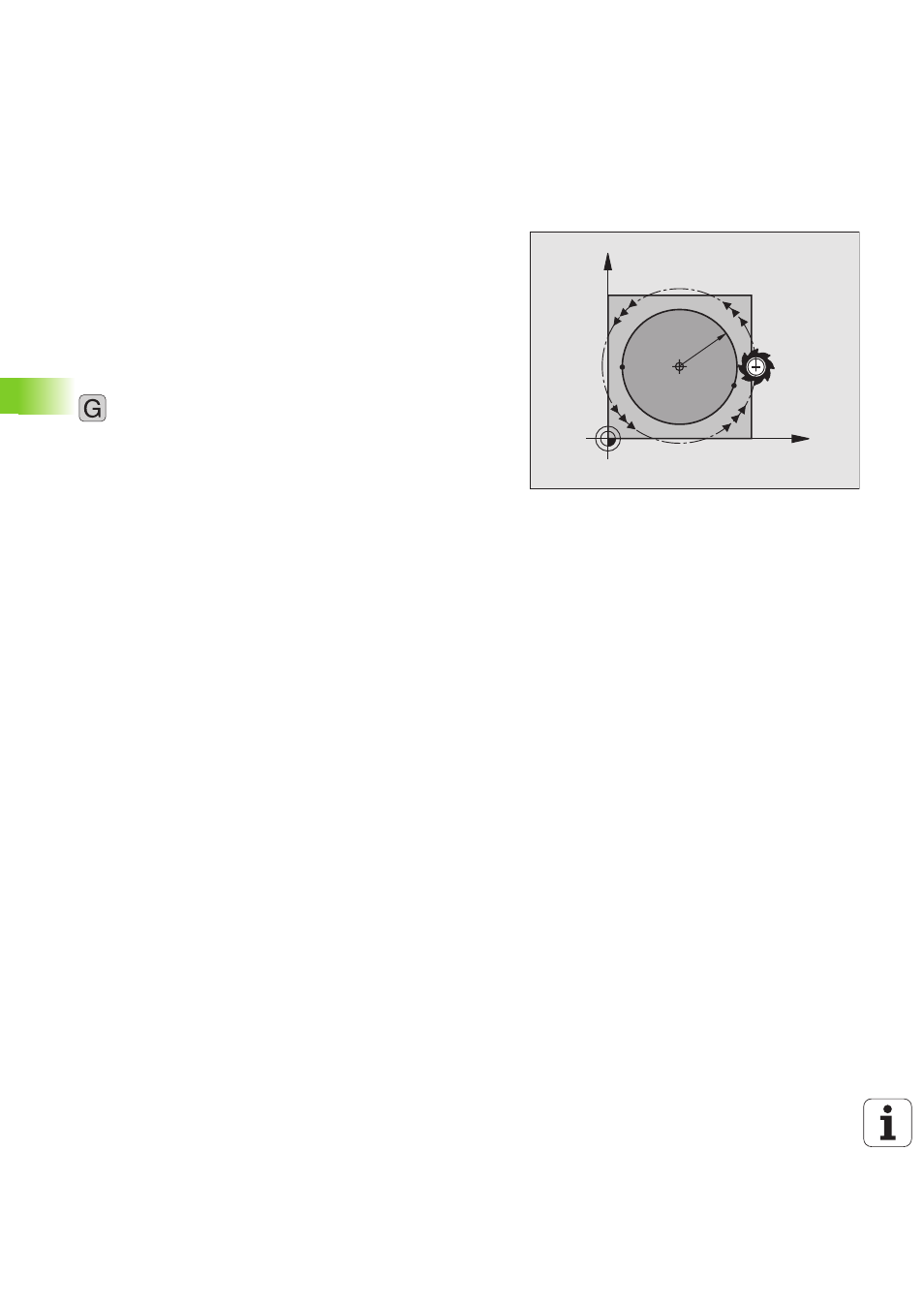

Círculo completo
Para un círculo completo se programan dos frases CR sucesivas:
El punto final de la primera mitad del círculo es el pto. de partida del
segundo. El punto final de la segunda mitad del círculo es el punto de
partida del primero.
X
Y
I,J
S
1
=E
2
E
1
=S
2
R
3
