6 Programación: Programar contornos
6.4 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas car
te
sianas

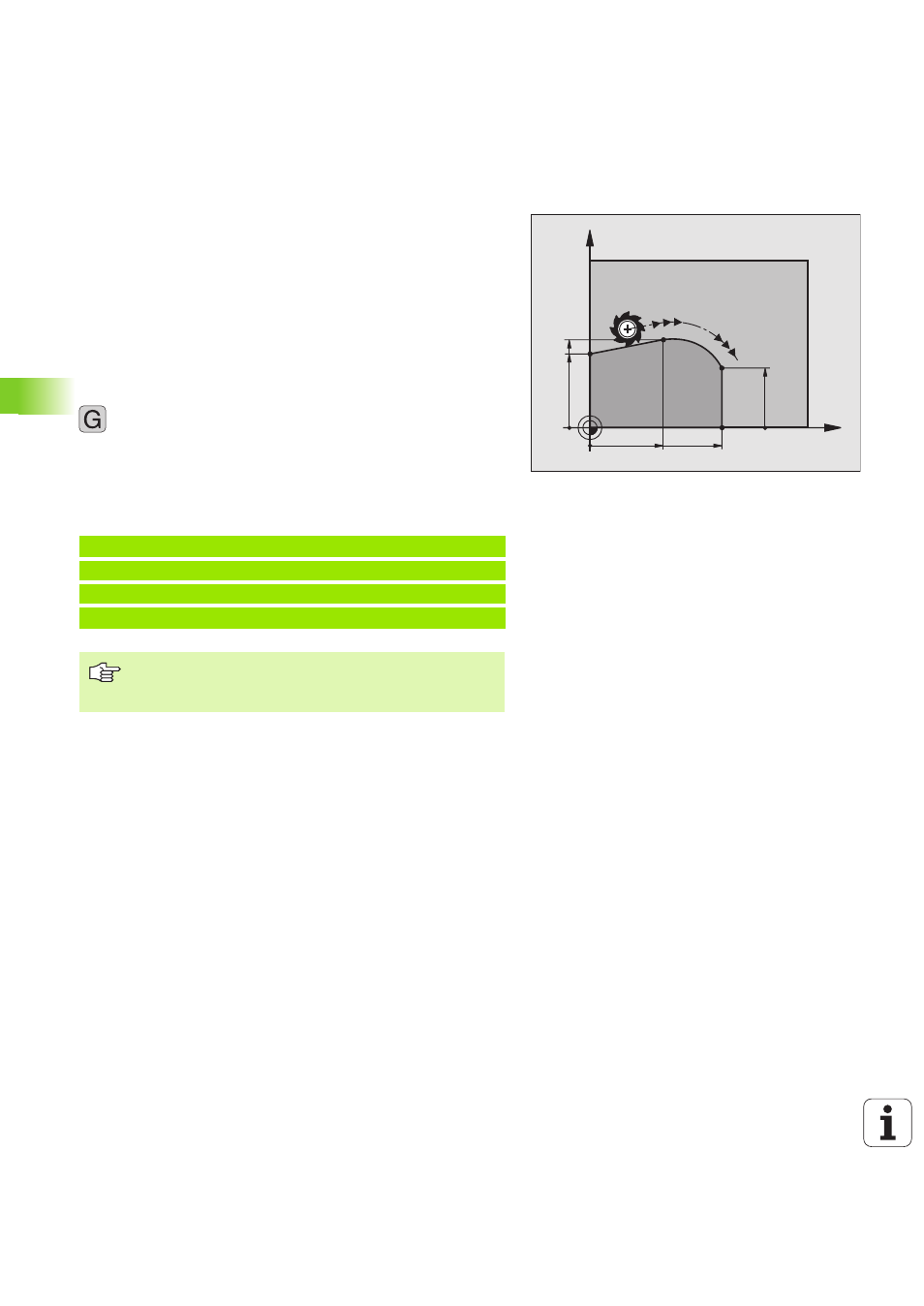

Trayectoria circular tangente G06
La herramienta se desplaza según un arco de círculo tangente a la
trayectoria del contorno anteriormente programada.
La transición es "tangencial", cuando en el punto de intersección de los
elementos del contorno no se produce ningún punto de inflexión o
esquina, con lo cual la transición entre los tramos del contorno es
constante.
El tramo del contorno al que se une tangencialmente el arco de círculo,
se programa directamente antes de la frase G06. Para ello se precisan
como mínimo dos frases de posicionamiento
Programación
8
Introducir las coordenadas del punto final del arco del
círculo
Si es preciso:
8
Avance F
8
Función auxiliar M
Ejemplo de frases NC
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
G01 Y+0 *
¡La frase G06 y la trayectoria del contorno anteriormente
programada deben contener las dos coordenadas del
plano, en el cual se realiza el arco de círculo!
X
Y
25
45
25
30
20
6
