HEIDENHAIN iTNC 530 145
5.2 D
a
to
s de la her
ramienta

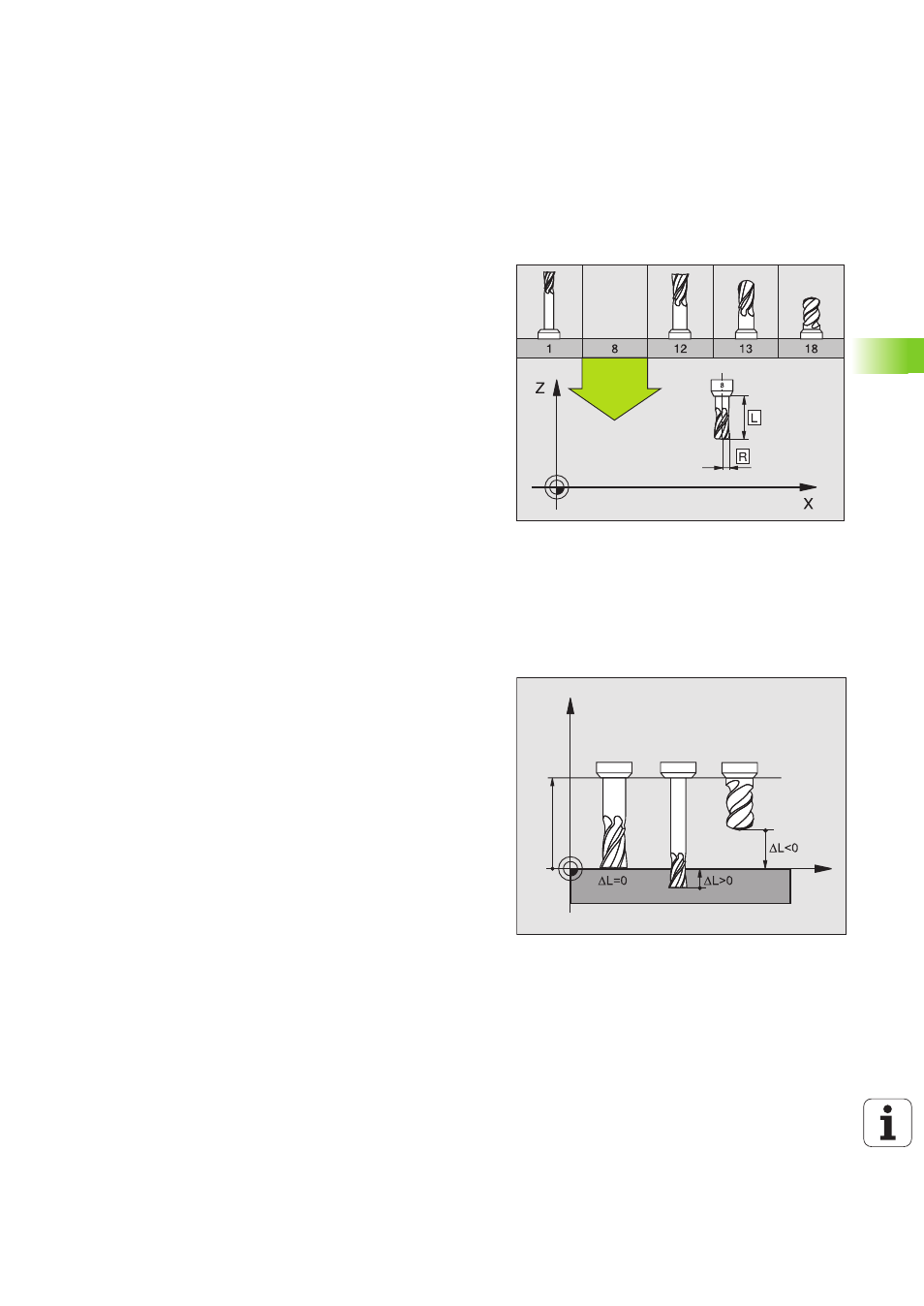

5.2 Datos de la herramienta
Condiciones para la corrección de la herramienta
Normalmente las coordenadas de las trayectorias necesarias, se
programan tal como está acotada la pieza en el plano. Para que el TNC
pueda calcular la trayectoria del punto central de la herramienta, es
decir, que pueda realizar una corrección de la herramienta, deberá
introducirse la longitud y el radio de cada herramienta empleada.
Los datos de la herramienta se programan directamente con la función
G99
en el programa o por separado en las tablas de herramientas. Si se
introducen los datos de la herramienta en la tabla, se dispone de otras
informaciones específicas de la herramienta. Cuando se ejecuta el
programa de mecanizado, el TNC tiene en cuenta todas las
informaciones introducidas.
Número y nombre de la herramienta
Cada herramienta se caracteriza con un número del 0 al 254. Cuando
se trabaja con tablas de herramienta, se pueden emplear números
más altos y además adjudicar nombres de herramientas. Los nombres
de herramienta pueden contener como máximo 32 caracteres.
La herramienta con el número 0 tiene longitud L=0 y radio R=0. En las
tablas de herramientas la herramienta T0 también debería definirse
con L=0 y R=0.
Longitud de la herramienta L
La longitud L de una herramienta se puede determinar de dos formas:
Diferencia entre la longitud de la herramienta y la longitud de la
herramienta cero L0
Signo:
Determinar la longitud:
8 Desplazar la herramienta cero a la posición de referencia según el
eje de la herramienta (p.ej. superficie de la pieza con Z=0)
8 Fijar la visualización del eje de la hta. a cero (fijar pto. de ref.)
8 Cambiar por la siguiente herramienta
8 Desplazar la hta. a la misma posición de ref. que la hta. cero
8 La visualización del eje de la herramienta indica la diferencia de
longitud respecto a la herramienta cero
8 Aceptar el valor con la tecla "Aceptar posición real" en la frase G99 o
bien aceptar en la tabla de herramientas
Determinar la longitud L con un aparato de ajuste
Después se introduce directamente el valor calculado en la definición
de la herramienta G99 o en la tabla de herramientas.
L>L0: La herramienta es más larga que la herramienta cero
L<L0: La herramienta es mas corta que la herramienta cero
Z
X
L
0
