7 Ciclos de taladrado y patrones de taladrado en el programa
TNC 124 89

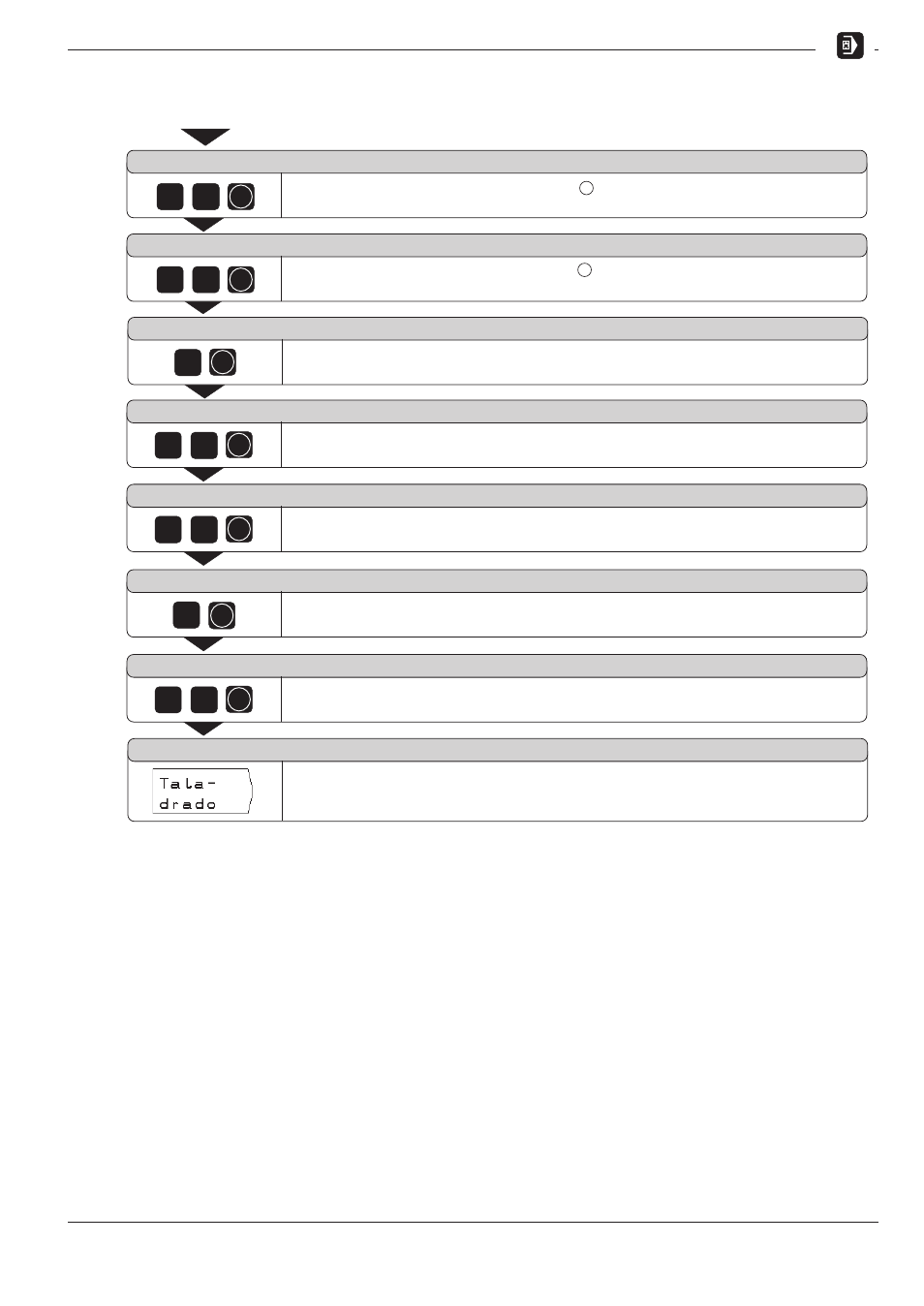

¿Y 1er taladro?
¿X 1er taladro?
1 5
2 0
ENT
ENT
Introducir coordenada Y del taladro ( POS Y = 15 mm ).
Confirmar dato introducido.
Introducir coordenada X del taladro ( POS X = 20 mm ).
Confirmar dato introducido.
¿Taladros por hilera?
4
ENT
Introducir el número de Taladros por hilera (NUMA = 4 ).
Confirmar dato introducido.
0 ENT 1
1 8 ENT
¿Separación entre taladros?
¿Angulo?
Introducir el Angulo entre el eje X y las hileras de taladros (ANGL. = 18° ).
Confirmar dato introducido.
Introducir la Separación entre taladros en la hilera de taladros (DISTA
=
10 mm ). Confirmar dato introducido.
1 2
ENT
¿Número de hileras?
¿Separación de las hileras?
3
ENT
Introducir la separación entre hileras ( DISTH = 12 mm ).
Confirmar dato introducido.
Introducir el Número de hileras ( NUMH = 3 ).
Confirmar dato introducido.
¿Tipo de taladro?
En las posiciones de la hilera de taladros se desea mecanizar taladros.
