72 TNC 124
6 Posiciones de pieza en el programa
Y
X
1 2
3 4
60 30
20
50
0
0

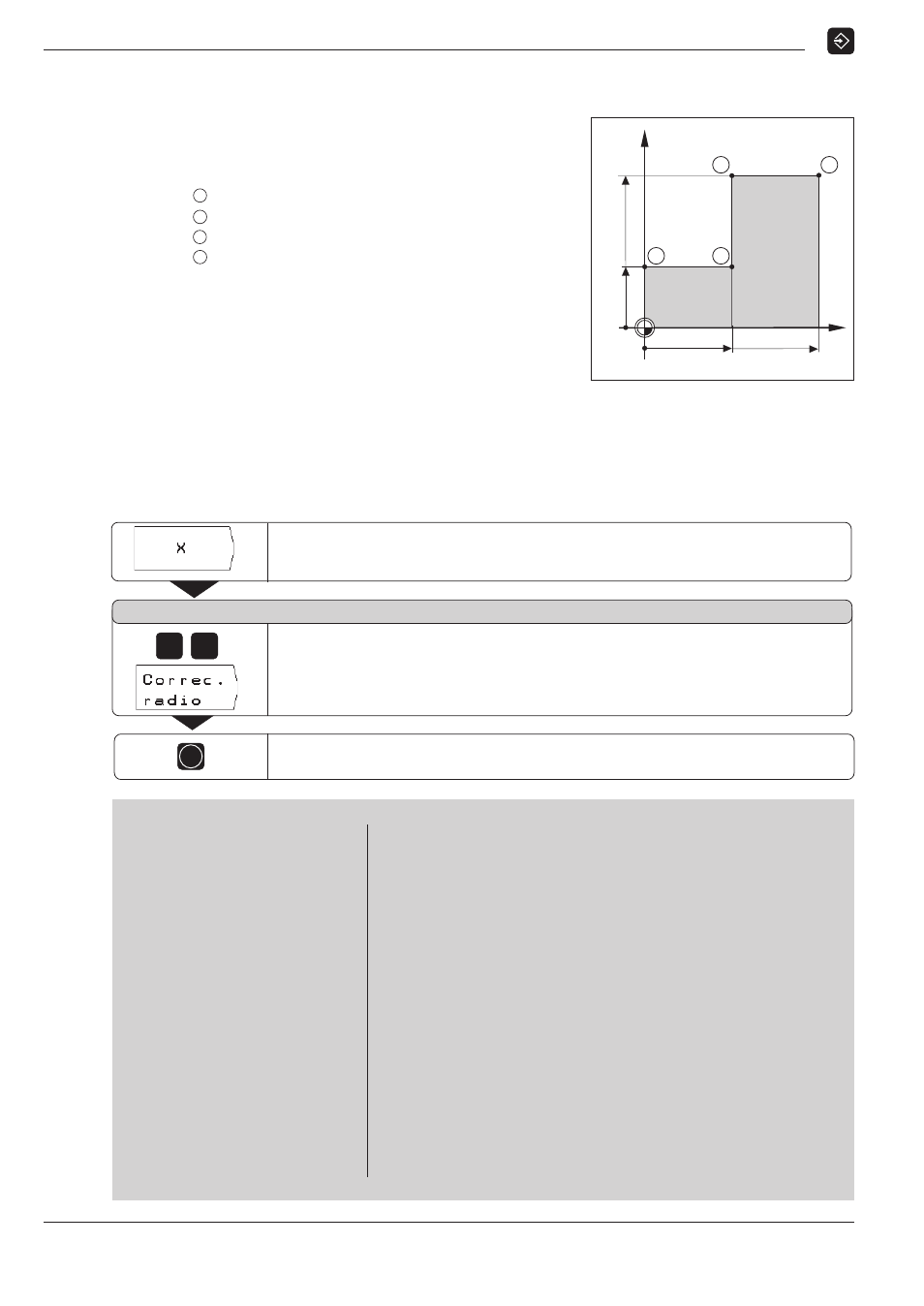

Ejemplo de programa: Fresado de escalón
Las coordenadas se programan como dimensiones absolutas,
siendo el punto de referencia el origen de pieza.
Vértice : X = 0 mm Y = 20 mm
Vértice : X = 30 mm Y = 20 mm
Vértice : X = 30 mm Y = 50 mm
Vértice : X = 60 mm Y = 50 mm
Resumen de todos los pasos de programación
ä En el menú principal EDICION DE PROGRAMAS elija Gestión
de programa .
ä Introduzca el número de programa que desea editar y pulse la
tecla ENT.
ä Introduzca las posiciones nominales.
Ejecución de un programa acabado
Un programa acabado se ejecuta en el modo de funcionamiento
EJECUCION DE PROGRAMA
(véase Capítulo10).
Ejemplo de entrada:Introducir una posición nominal en un
programa (Bloque 11 del ejemplo)
Introducción de posiciones de pieza
3
1
2
4
¿ Valor nominal de posición ?
3 0
ENT
Introducir Valor nominal de posición, por ejmplo 30 mm
y
elegir corrección de radio de herramienta: R – .
Confirmar dato introducido. La posición teórica introducida aparece ahora como
bloque actual entre las líneas de trazo discontinuo.
Elegir eje de coordenadas (Eje X).
Bloques de programa
0
BEGIN PGM 10 MM Comienzo de programa, número de programa
y sistema de dimensiones
1 F 9999 Avance elevado para preposicionamiento
2 Z+20 Altura segura
3 X–20 R0 Preposicionar herramienta en eje X
4 Y–20 R0 Preposicionar herramienta en eje Y
5 Z–10 Desplazar herramienta a profundidad de fresado
6 TOOL CALL 1 Z Llamada a herramienta, por ejemplo, hta.1, eje de hta. Z
7 S 1000 Velocidad de giro del cabezal
8 M 3 Cabezal MARCHA, giro a derechas, horario
9 F 200 Avance en mecanizado
10 Y+20 R+ Coordenada Y vértice
À
11 X+30 R– Coordenada X vértice Á
12 Y+50 R+ Coordenada Y vértice
Â
13 X+60 R+ Coordenada X vértice
Ã
14 F 9999 Avance elevado para retirada
15 Z+20 Altura segura
16 M 2 PARADA de ejecución de programa, cabezal PARO,
refrigerante CERRAR
17 END PGM 10 MM Fin de programa, número de programa y sistema de dimensiones
