3 Modo manual y ajuste
TNC 124 31
Definición de punto de referencia: desplazamiento a posiciones e
introducción de valores reales (actuales)
La forma más sencilla de definir los puntos de referencia consiste
en utilizar las funciones de palpación del TNC.
Las funciones de palpación se describen a partir de la página 32.
Como es lógico, también puede "rascar" por el método más
convencional un vértice de la pieza después del otro e introducir la
posición de la herramienta como punto de referencia (ejemplo
mostrado en esta página y en la siguiente).

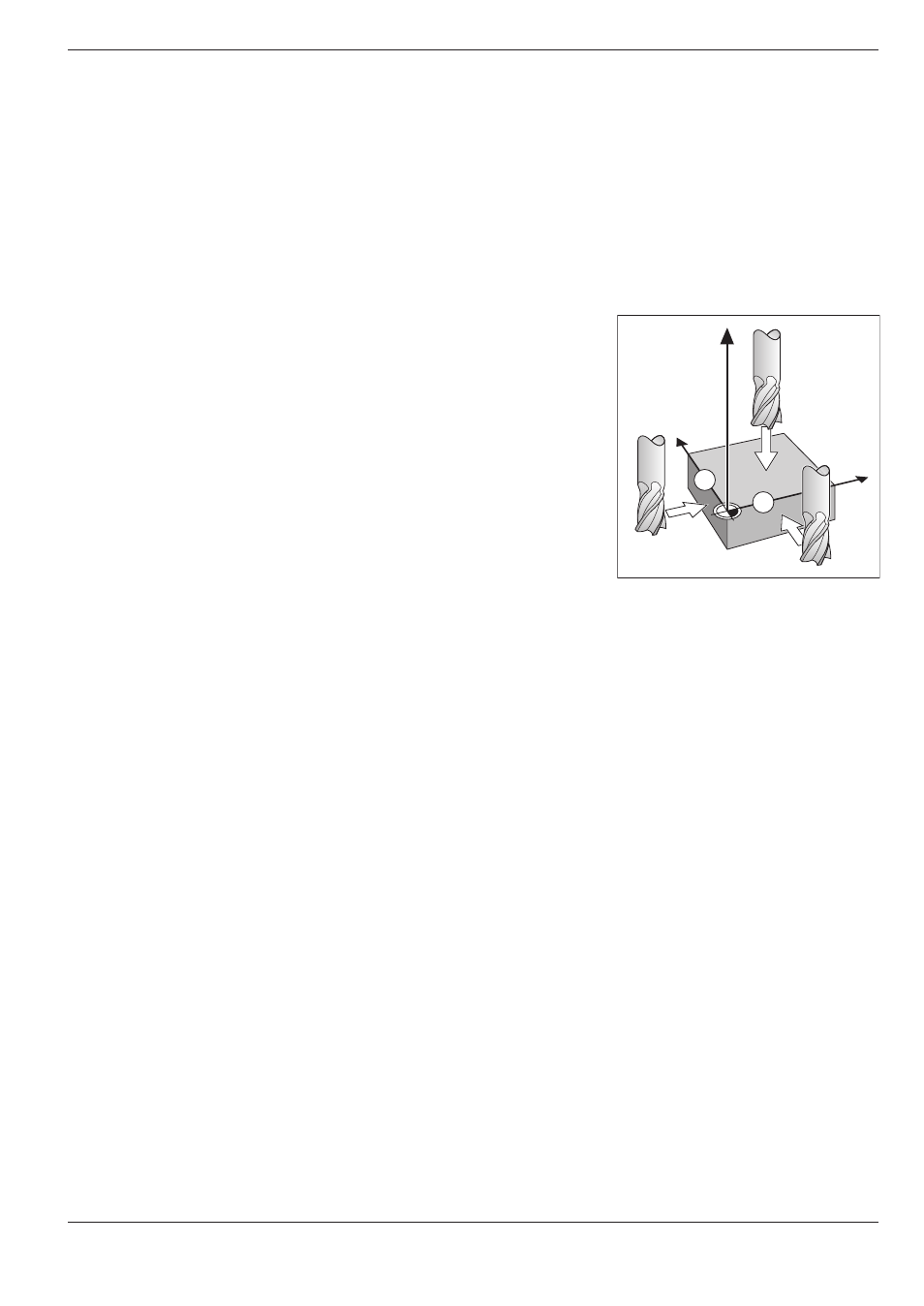

Ejemplo: Definición del punto de referencia de pieza
y función de palpación
Plano de mecanizado: X / Y
Eje de herramienta: Z
Radio de herramienta: R = 5 mm
Secuencia en la definición
en este ejemplo:
X - Y - Z
Preparación
ä Seleccione Vd. el punto de referencia deseado
(ver "Seleccionar punto de referencia")
ä Introduzca la herramienta.
ä Pulse la tecla MOD y avance a la página de teclas soft con la
tecla soft Tabla htas.
ä Elija el parámetro de usuario Tabla htas.
ä Elija la herramienta con la que desea definir los puntos de
referencia.
ä Abandone la tabla de herramientas:
Pulse de nuevo la tecla MOD.
ä Conecte el cabezal, por ejemplo, con la función auxiliar M 3.
Y
X
2
1
Z
