4 Posicionamiento con entrada manual
50 TNC 124

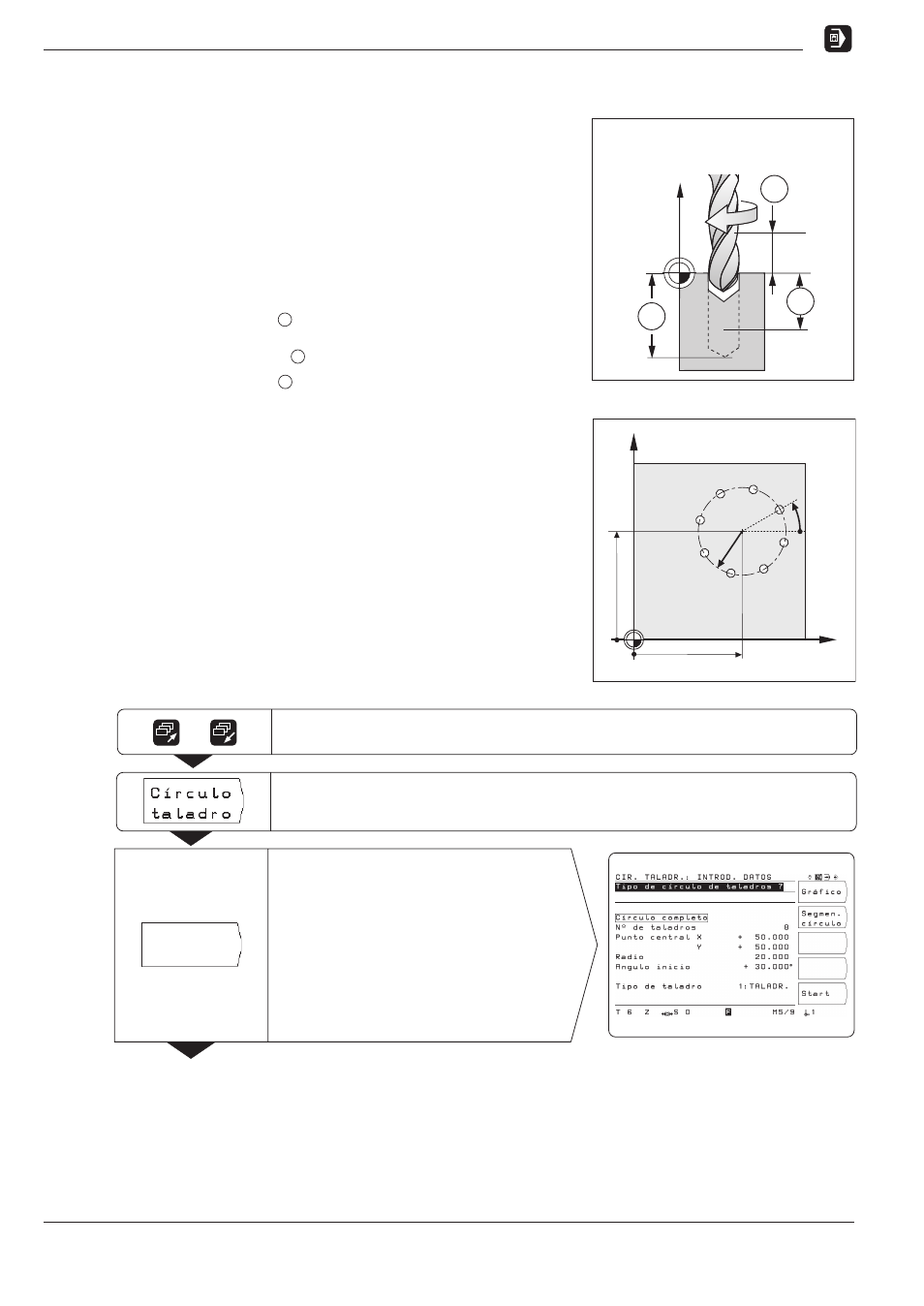

Ejemplo: Introducción y ejecución del círculo de taladros
Los pasos "introducción de datos de círculo de taladros",
"visualización de gráficos de círculo de taladros" y "taladrado"
se describen por separado en este ejemplo.
Datos sobre los taladros
Los datos sobre taladros se introducen por separado en
el TNC (véase página 42 y página 43), antes de introducir
los datos del círculo de taladros.
Altura de seguridad: +50 mm
Distancia de seguridad : 3 mm
Superficie de la pieza: 0 mm
Profundidad de taladrado : – 20 mm
Profundidad de pasada : 5 mm
Tiempo de espera: 0.4 s
Avance: 80 mm/min
Datos de círculo de taladros
Número de taladros:
8
Coordenadas del centro: X = 50 mm
Y = 50 mm
Radio del círculo de taladros: 20 mm
Angulo inicial: ángulo entre
eje X y primer taladro
30°
Círculo de taladros
Y
X
30°
R20
50
50
0
0
A
B
C
Z
Elegir Círculo de taladros.
Cambiar a la segunda página de teclas soft en el modo
POSICIONAMIENTO CON ENTRADA MANUAL
.
/
Elegir Círculo completo.
C
A
B
1er. Paso: Introducción de datos de círculo de taladros
Modo de funcionamiento: POSICIONAMIENTO CON ENTRADA MANUAL
Círculo
completo
.
