4 Posicionamiento con entrada manual
TNC 124 53
ENT

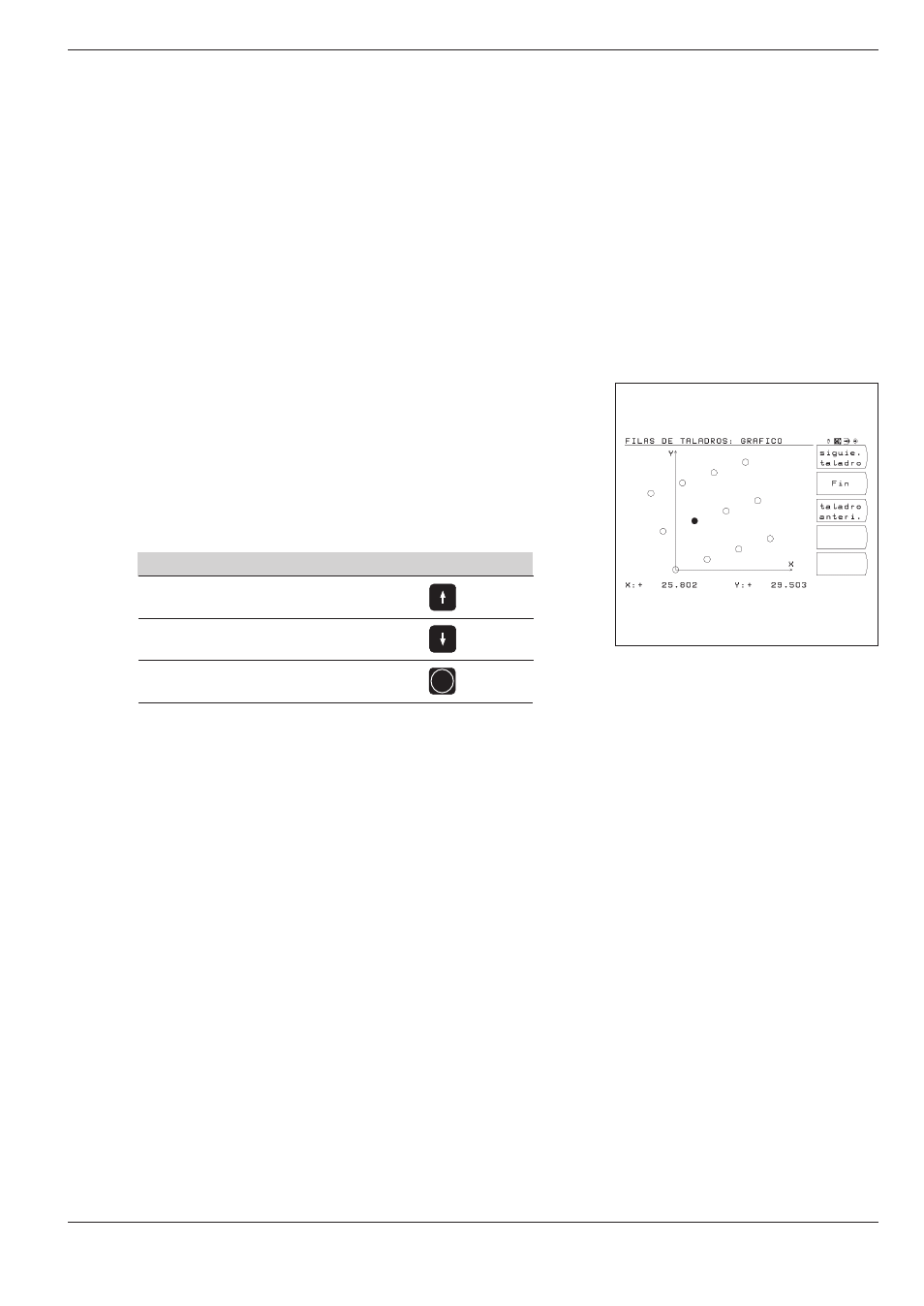

Fig. 4.6: Gráfico del TNC para Hileras de
taladros
Hilera de taladros
De las hileras de taladros debe conocer lo siguiente:
• Coordenadas del primer taladro
• Número de taladros por hilera
• Separación mutua de los taladros en la hilera
• Angulo entre la primera hilera de taladros y el eje de referencia
de ángulos
• Número de hileras de taladros
• Separación mutua de las hileras de taladros
• Taladrado o roscado
El TNC calcula las coordenadas de todos los taladros.
Gráfico de hieras de taladros
Con un gráfico, antes del mecanizado, puede comprobar si el TNC
ha calculado las hileras de taladros como había deseado.
El gráfico de hileras de taladros le ayuda además a
• elegir directamente
• realizar por separado
• saltar
taladros
Sinóptico de funciones
Función Tecla
Saltar a línea de datos inmediata
anterior
Saltar a línea de datos inmediata
posterior
Aceptar valores introducidos
