3 Modo manual y ajuste
TNC 124 33
Funciones para definición del punto de referencia
La definición de los puntos de referencia con las funciones del
TNC es muy sencilla. Para ello no necesita ningún sistema de
palpación y ningún palpador de cantos, sino que sencillamente
todo lo que tiene que hacer es rascar las aristas de la pieza con la
herramienta. El TNC pone a su disposición las siguientes
funciones de palpación:
• Arista de pieza como línea de referencia:
Arista
• Línea media entre dos aristas de pieza:
Línea media
• Centro de un taladro o de un cilindro:
Centro de círculo
En Centro de círculo el taladro debe estar situado en un
plano principal.
Los tres planos principales están abarcados por los ejes X / Y,
Y / Z o Z / X.
Preparación para todas las funciones de palpación
ä Seleccione Vd. el punto de referencia deseado
(ver "Seleccionar punto de referencia")
ä Coloque la herramienta.
ä Pulse la tecla MOD y avance a la página de teclas soft con la
tecla soft Tabla de htas.
ä Elija el parámetro de usuario Tabla htas.
ä Elija la herramienta con la cual desea definir los puntos de
referencia.
ä Abandone la tabla de herramientas:
Pulse de nuevo la tecla MOD.
ä Conecte el cabezal, por ejemplo, con la función auxiliar M 3.
Anulación de función de palpación
El TNC visualiza la tecla soft Anular durante la ejecución de una
función de palpación.
Si pulsa esta tecla soft, el TNC salta de nuevo al estado original
de la función de palpación elegida.
Medición de diámetros y distancias
En la función de palpación Línea media, el TNC calcula la
distancia de las dos aristas rascadas; en la función Centro de
círculo,
dicha función calcula el diámetro del círculo.
El TNC visualiza la distancia y diámetro entre las indicaciones de
posición en la pantalla.
Si desea medir una distancia entre aristas o un diámetro sin definir
un punto de referencia:
ä Ejecute la función de palpación como se ha descrito en la
página 34 (Línea media ) y página 35 ( Centro de
círculo
).
Si el TNC visualiza la distancia entre aristas o el diámetro:
ä No introduzca ninguna coordenada de punto de referencia,
sino simplemente pulse la tecla soft Anular.

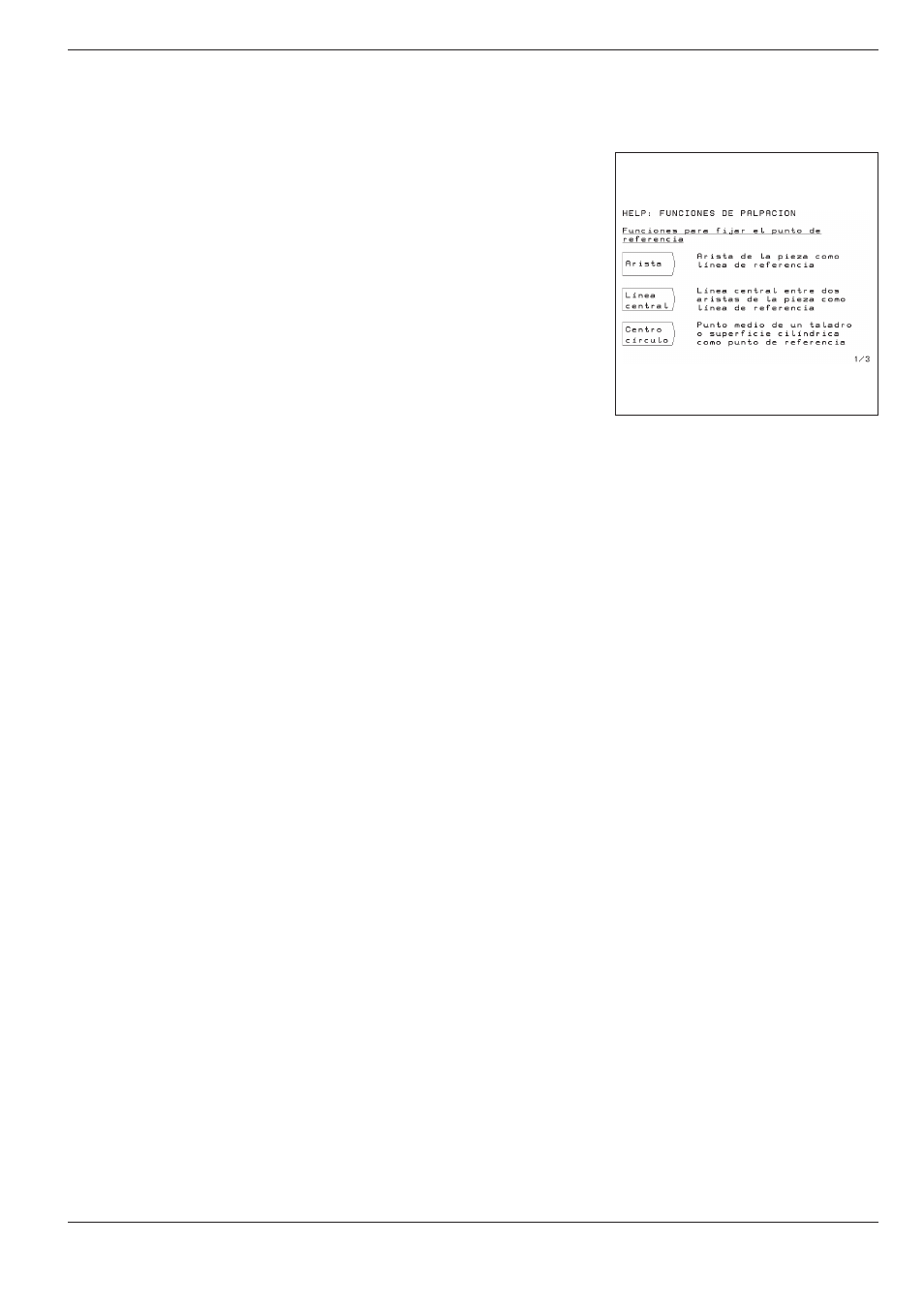

Fig. 3.7: Instrucciones integradas de empleo
para función de palpación
