4 Posicionamiento con entrada manual
48 TNC 124
Patrones de taladrado
En el modo de funcionamiento POSICIONAMIENTO CON
ENTRADA MANUAL
puede utilizar las funciones de patrón de
taladros círculo de taladros e hileras de taladros.
Elija usted la función de patrón de taladros mediante teclas soft e
introduzca algunos datos. Por regla general, estos datos puede
tomarlos sin ningún problema del plano de la pieza (p.e., el número
de taladros y las coordenadas del primer taladro).
El TNC calcula las posiciones de todos los taladros que
pertenecen al patrón de taladros. Para cada patrón de taladros
crea un gráfico.
Tipo de taladrado
En las posiciones de taladrado calculadas por el TNC para el
gráfico de taladros puede ejecutar bien
• un taladrado profundo o
• un roscado con macho
Para ello el TNC necesita de nuevo los datos de taladrado
profundo o de roscado con macho (véase página 42 hasta página
46).
Si en las posiciones de patrón de taladros no desea taladrar o
desea taladrar en modo manual:
ä Responda a la pregunta interactiva ¿Tipo de taladrado?
con la tecla soft Ningún dato.
Preposicionamiento de la broca
Preposicione la broca en el eje Z por encima de la superficie de la
pieza.
El TNC posiciona la broca en los ejes X e Y (plano de mecanizado)
sobre cada posición de taladrado.
Círculo de taladros
Si desea taladrar un Círculo de taladros en el modo
POSICIONAMIENTO CON ENTRADA MANUAL
, debe introducir los
siguientes datos en el TNC:
• Círculo completo o segmento circular
• Número de taladros
• Coordenadas del centro y radio de círculo
• Angulo inicial: posición angular de primer taladro
• Sólo en segmento circular: incremento angular entre taladros
• Taladrado o roscado
Hileras de taladros
Si desea taladrar en el modo POSICIONAMIENTO CON ENTRADA
MANUAL
hileras de taladros, debe introducir los siguientes datos
en el TNC:
• Coordenadas del primer taladro
• Número de taladros por hilera
• Número de taladros en la hilera
• Angulo entre la primera hilera de taladros y el eje X
• Número de hileras de taladros
• Separación mutua entre hileras de taladros
• Taladrado o roscado

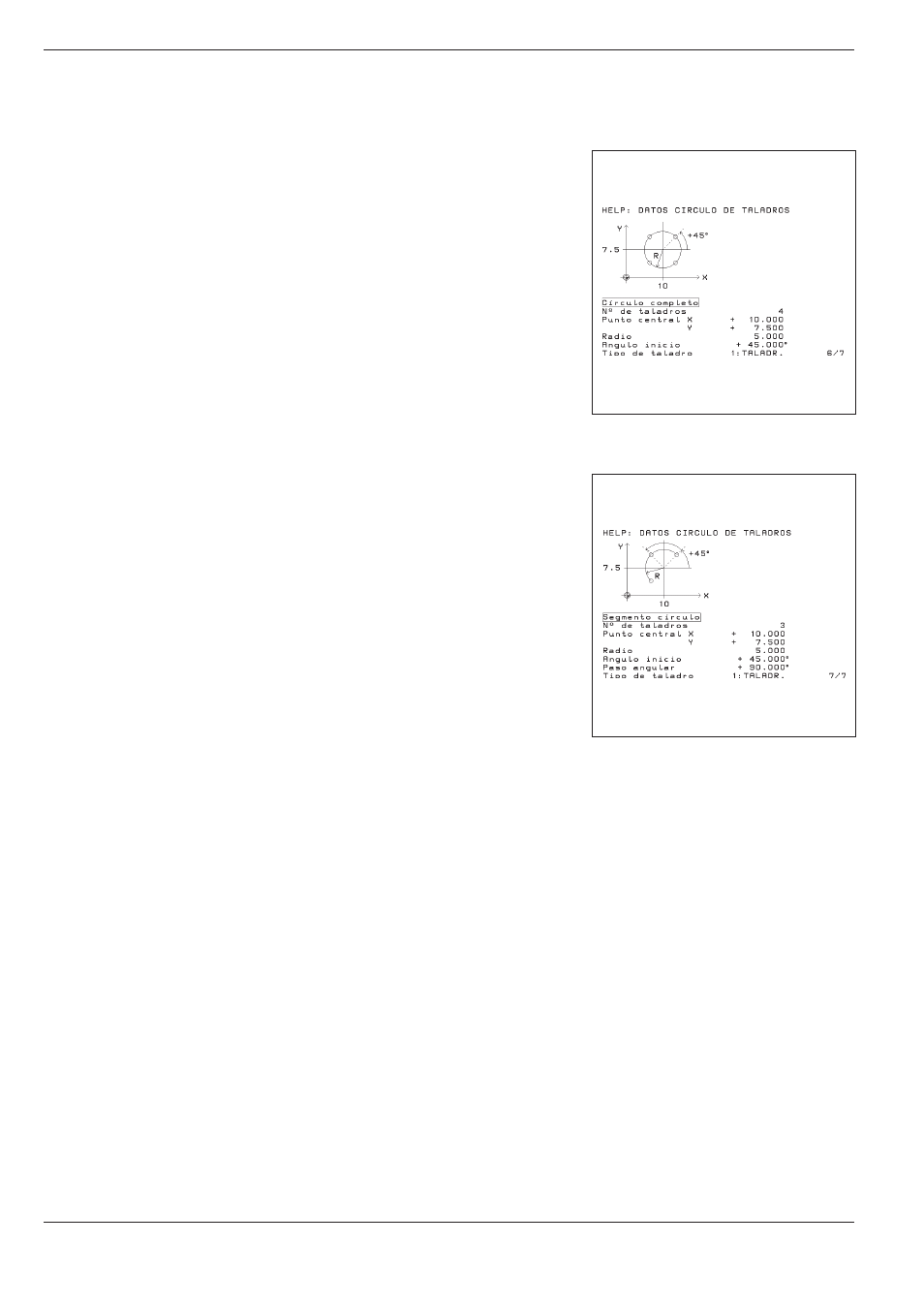

Fig. 4.3: Instrucciones de empleo integradas:
gráfico para círculo de taladros
(completo)
Fig. 4.4: Instrucciones de empleo integradas:
gráfico para círculo de taladros
(segmento circular)
