3 Modo manual y ajuste
32 TNC 124

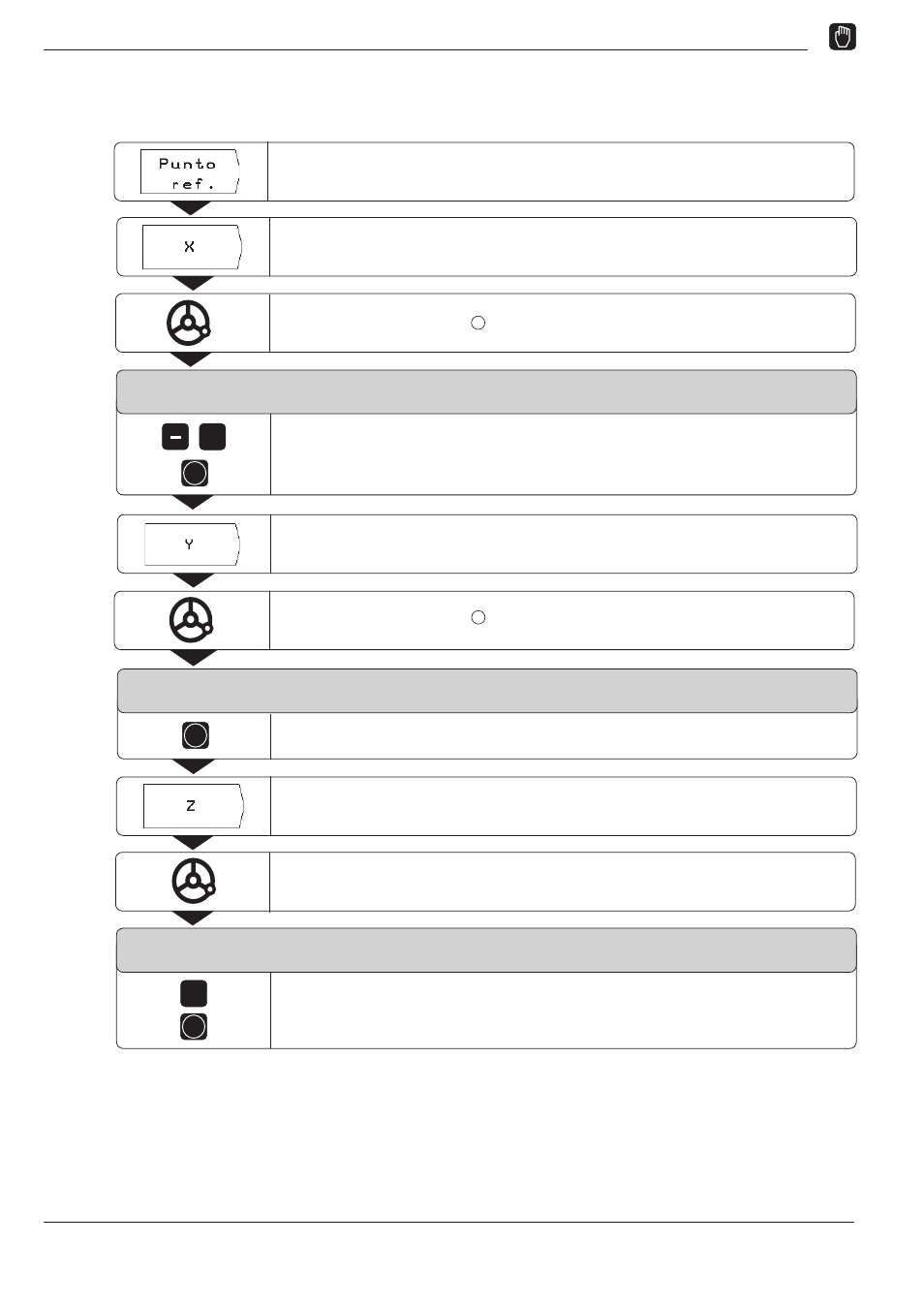

Definición de punto de referencia: desplazamiento a posiciones e introducción de valores reales (actuales)
Modo de funcionamiento: MODO MANUAL
Seleccionar eje: Eje X.
5
ENT
Introducir posición del centro de herramienta ( X = – 5 mm )
y
aceptar coordenada X del punto de referencia.
Elegir eje: Eje Y.
ENT
Elegir eje: Eje Z.
0
Introducir posición de la punta de la herramienta ( Z = 0 mm )
y
aceptar coordenada Z del punto de referencia.
ENT
Rascar pieza en arista .
Rascar pieza en arista .
Rascar superficie de pieza.
Elegir la función Punto de referencia.
Definir punto de referencia
X = + 0
Definir punto de referencia
Y = – 5
Definir punto de referencia
Z = – 5
