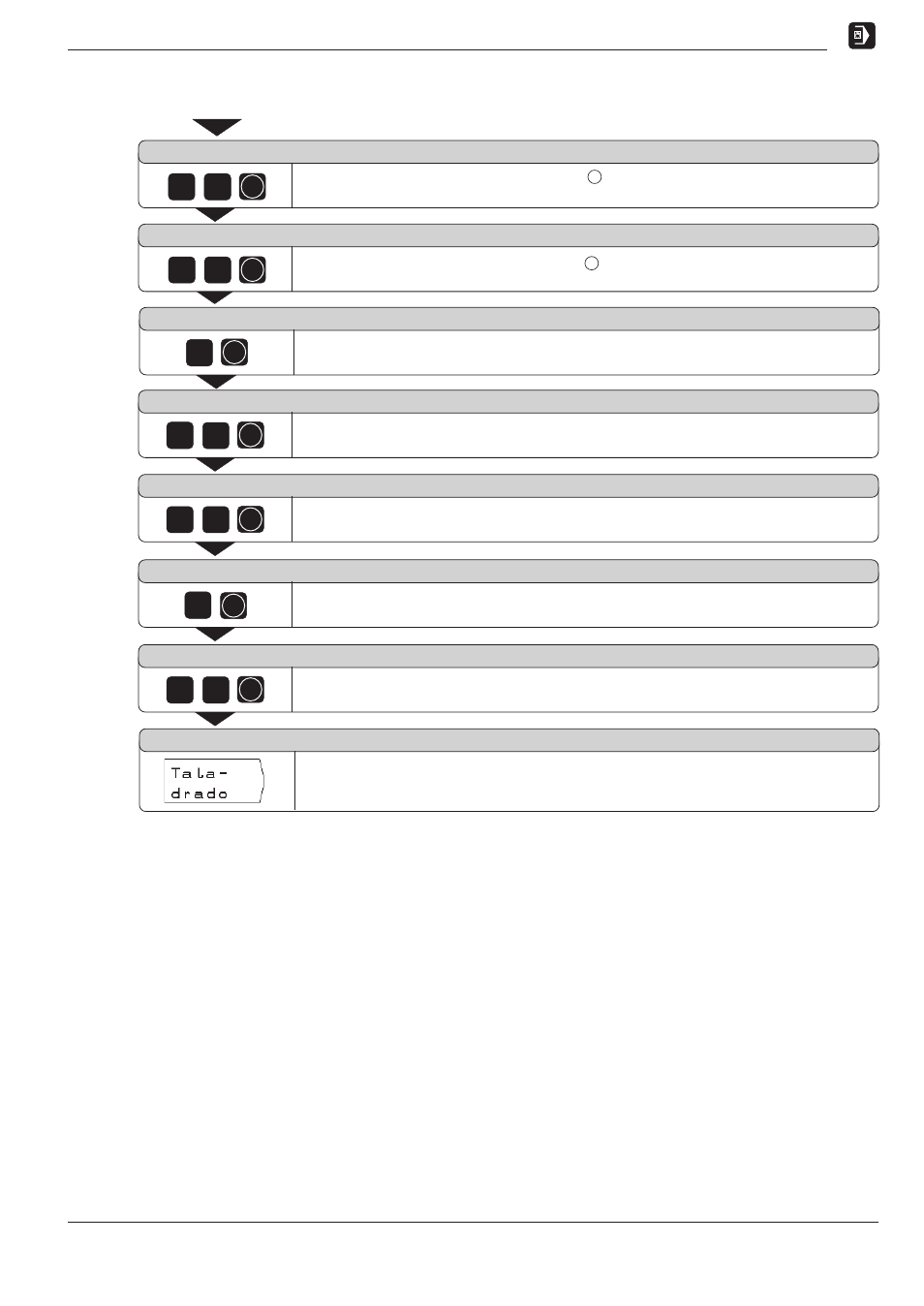

4 Posicionamiento con entrada manual
TNC 124 55
¿Y 1er taladro?
¿X 1er taladro?
1 5
2 0 ENT
ENT
Introducir coordenada Y del taladro ( Y = 15 mm ).
Confirmar dato introducido.
Introducir coordenada X del taladro ( X = 20 mm ).
Confirmar dato introducido.
¿Taladros por hilera?
4 ENT
Introducir el número de Taladros por hilera ( 4 ).
Confirmar dato introducido.
0 ENT
1
1 8
ENT
¿Separación entre taladros?
¿Angulo?
Introducir el ángulo entre el eje X y las hileras de taladros (18° ).
Confirmar dato introducido.
Introducir la Separación entre taladros en la hilera de taladros (10
mm ). Confirmar dato introducido.
1 2 ENT
¿Número de hileras?
¿Separación de las hileras?
3
ENT
Introducir la Separación entre hileras ( 12 mm ).
Confirmar dato introducido.
Introducir el Número de hileras ( 3 ).
Confirmar dato introducido.
¿Tipo de taladro?
En las posiciones de la hilera de taladros se desea taladrar taladros.
Hileras de taladros
1
1
