18.8 Ejemplos de programación

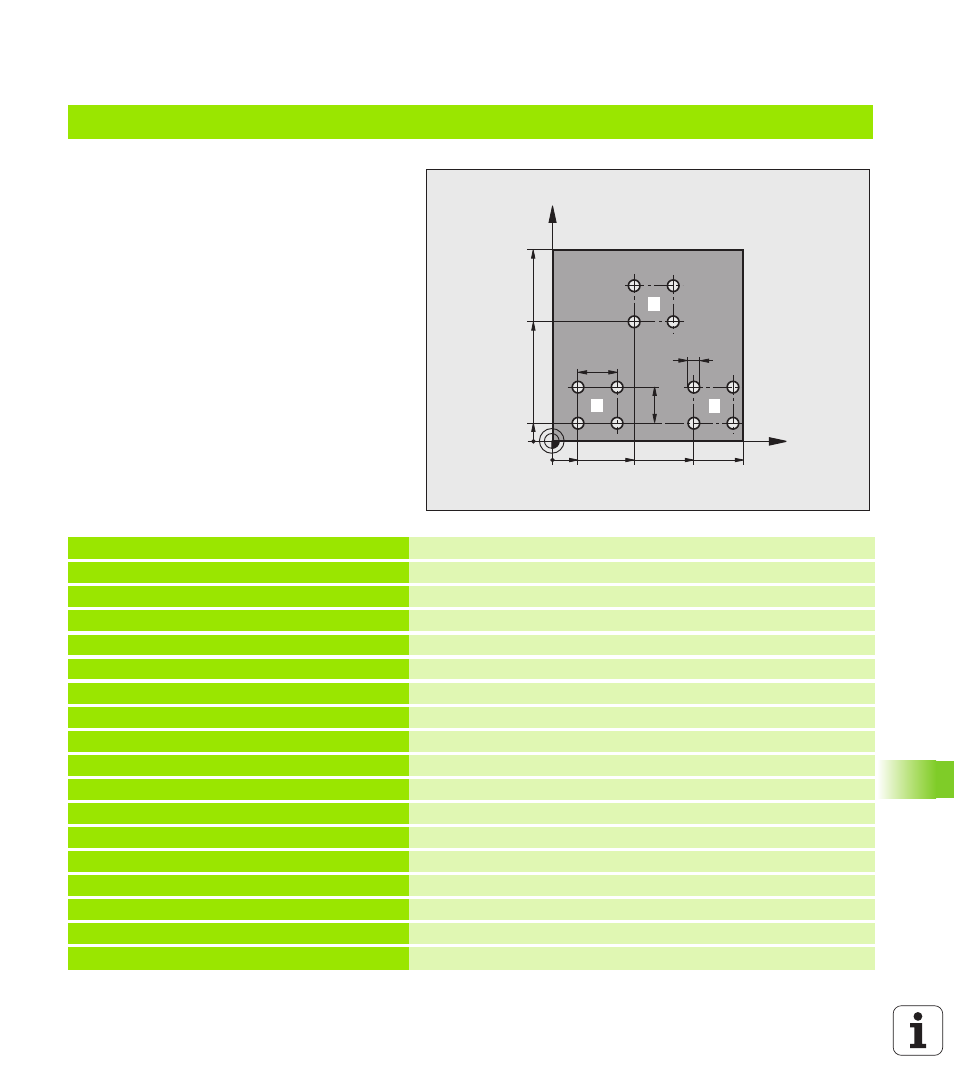

Ejemplo: grupos de taladros
Desarrollo del programa
 Llegada al grupo de taladros en el programa
principal
 Llamada al grupo de taladros (subprograma 1)
 Programar una sola vez el grupo de taladros en
el subprograma 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Llamada a una herramienta
4 Z+250 R0 FMAX
Retirar la herramienta
5 CYCL DEF 200 TALADRADO
Definición del ciclo taladrado
Q200=2 ;DIST. DE SEGURIDAD
Q201=-10 ;PROFUNDIDAD
Q206=250 ;PROFUNDIDAD DE PASO F.
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=10 ;2ª DISTANCIA DE SEGURIDAD
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
6 CYCL DEF 7.0 PUNTO CERO Desplazamiento del punto cero grupo de taladros 1
7 CICL DEF 7.1 X+15
8 CICL DEF 7.2 Y+10
9 CALL LBL 1 Llamada al subprograma para el grupo de taladros
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
