304
Funcionamiento manual y ajuste
1
1
.6 Calibr
a
r P
a
lpador 3D

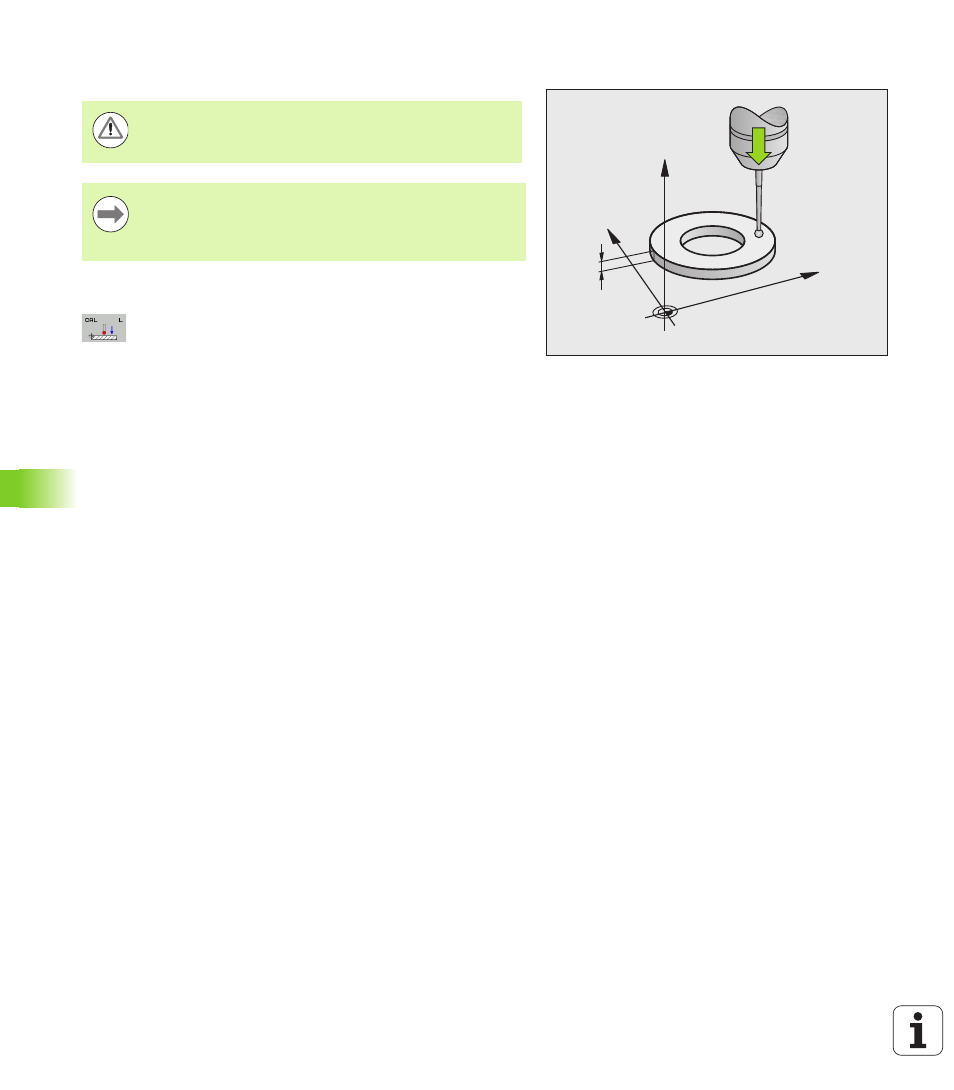

Calibración de la longitud activa
 Fijar el punto de referencia en el eje del cabezal de tal manera que
para la mesa de la máquina sea válido: Z=0.
 Seleccionar la función de calibración para la longitud
del palpador: Softkey KAL. PULSAR L. El TNC abre
una ventana del menú con cuatro casillas de
introducción.
 Referencia para longitud: Introducir la altura del anillo
de ajuste

Nuevo ángulo del cabezal para calibración: Ángulo del
cabezal con el que se realiza la calibración. Por
defecto, el TNC emplea el valor CAL_ANG de la tabla
del palpador. Si se cambia el valor, el TNC almacena
el valor al calibrar en la tabla del palpador.
 Desplazar el palpador sobre la superficie del anillo de
ajuste
 Si es preciso modificar la dirección de
desplazamiento: mediante softkey o con los
pulsadores de manual
 Palpación de la superficie: pulsar el arranque START
 Comprobar los resultados (dado el caso cambiar
valores)
 Pulsar la Softkey OK para incorporar los valores
 Pulsar la Softkey FIN para finalizar la función de
calibración
5
Y
X
Z
HEIDENHAIN solo garantiza la función de los ciclos de
palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
La longitud activa del palpador se refiere siempre al punto
de referencia de la herramienta. Por regla general, el
fabricante de la máquina sitúa el punto de referencia de la
herramienta sobre la base del cabezal.
