Ciclos: Conversiones de coordenadas
1
8
.1 Nociones básicas
18.1 Nociones básicas
Resumen
Con la traslación de coordenadas se puede realizar un contorno
programado una sóla vez, en diferentes posiciones de la pieza con
posición y medidas modificadas. El TNC dispone de los siguientes
ciclos para la traslación de coordenadas:
Activación de la traslación de coordenadas
Principio de activación: una traslación de coordenadas se activa a partir
de su definición, es decir, no es preciso llamarla. La traslación actua
hasta que se anula o se define una nueva.
Anulación de la traslación de coordenadas:
 Definición del ciclo con los valores para el comportamiento básico,
p.ej. factor de escala 1.0
 Ejecución de las funciones auxiliares M2, M30 o la frase END PGM
(depende del parámetro de máquina clearMode)
 Selección de un nuevo programa

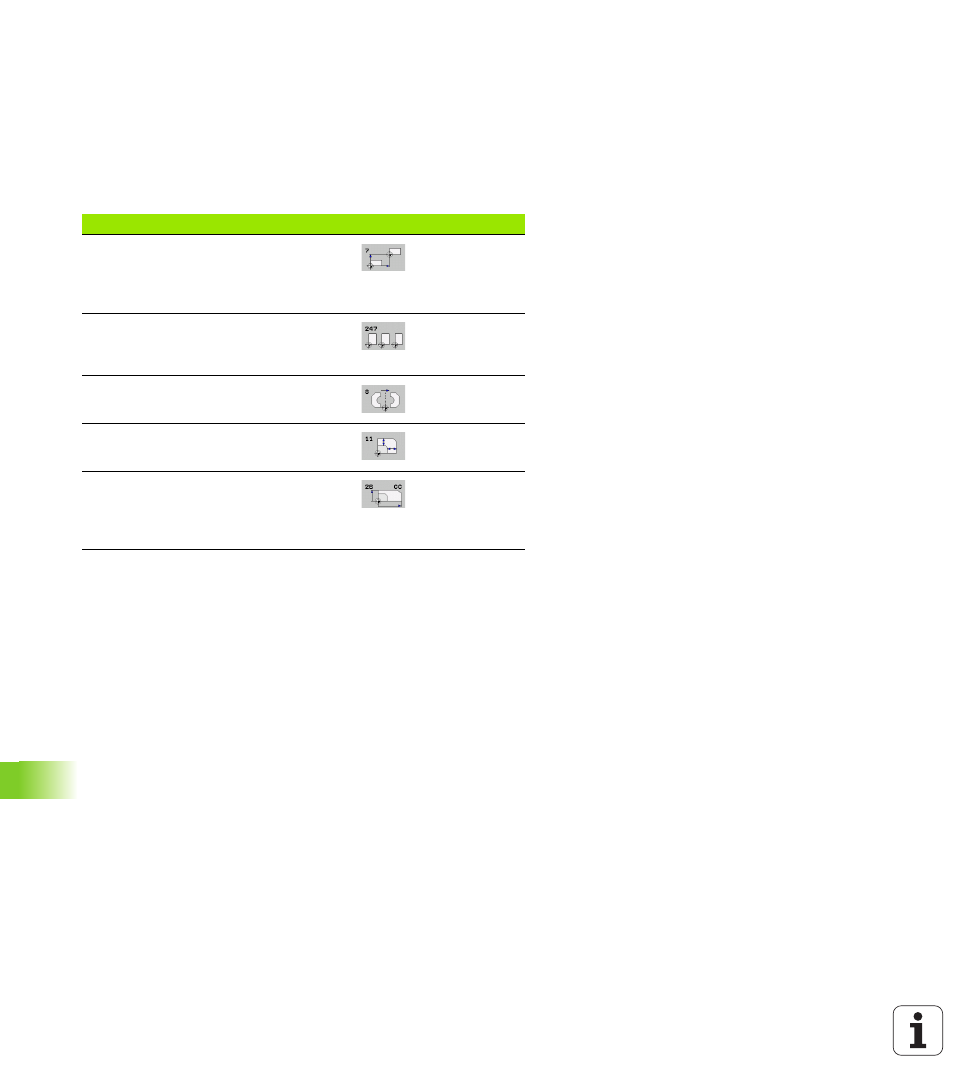

Ciclo Softkey Página
7 PUNTO CERO
Desplazamiento de los contornos
directamente en el programa o desde la
tabla de puntos cero
Página 445
247 FIJAR PTO. DE REF.
Fijación del punto de ref. durante la
ejecución del programa
Página 451
8 ESPEJO
Reflejar contornos
Página 452
11 FACTOR DE ESCALA
Reducir y ampliar contornos
Página 454
26 FACTOR DE ESCALA ESPECIFICO
PARA CADA EJE
Disminuir o aumentar contornos con
factores de escala específicos del eje
Página 455
