18.3 Desplazamiento del PUNTO
CERO con tablas de cero
piezas (ciclo 7)
Funcionamiento

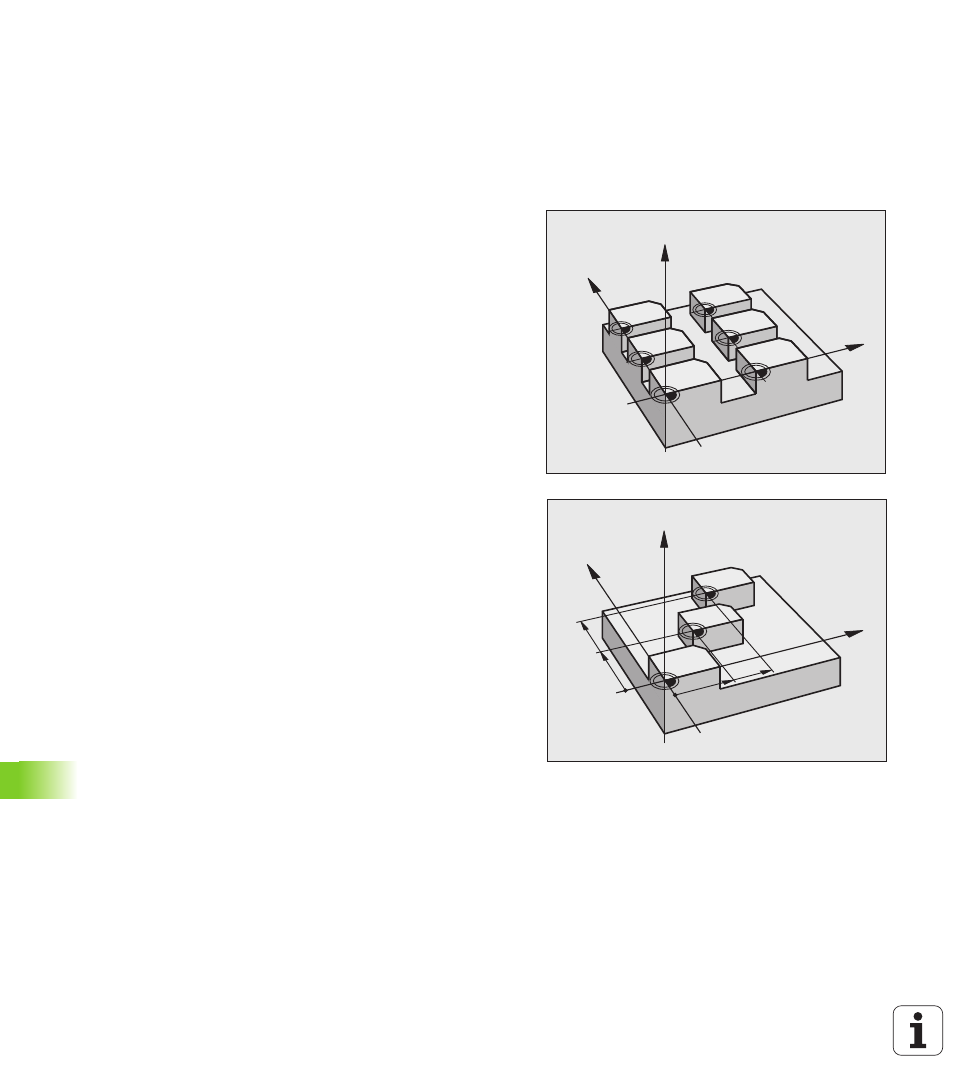

Las tablas de puntos cero se utilizan p.ej. en
 pasos de mecanizado que se repiten con frecuencia en diferentes
posiciones de la pieza o
 cuando se utiliza a menudo el mismo desplazamiento de punto cero
Dentro de un programa los puntos cero se pueden programar
directamente en la definición del ciclo o bien se pueden llamar de una
tabla de puntos cero.
Desplazamiento del punto cero
 Desde la tabla de puntos cero se llama a un desplazamiento con las
coordenadas
Llamar X=0; Y=0 etc.
 El desplazamiento a las coordenadas X=0; Y=0 etc. se llama
directamente con una definición del ciclo
Visualizaciones de estados
En las visualizaciones de estado adicionales se visualizan los
siguientes datos dede la tabla de puntos cero:
 Nombre y camino de la tabla de puntos cero activa
 Número de punto cero activo
 Comentario de la columna DOC del número de punto cero activo
N
0
N
2
N 4
N
1
N 3
N 5
