156
Programación: Herramientas
5.2 D
a
tos de la her
ramienta
Comprobación del empleo de la herramienta
Para poder realizar un test de utilización de herramienta, el programa
en lenguaje conversacional a comprobar debe haber sido simulado
totalmente en el modo de funcionamiento Test de programa.
Aplicar la comprobación de utilización de la herramienta
Mediante las softkeys UTILIZACIÓN DE HERRAMIENTA y
COMPROBACIÓN DE UTILIZACIÓN DE HERRAMIENTA y antes del
inicio de un programa en el modo de funcionamiento Ejecutar, puede
comprobarse si las herramientas utilizadas en el programa
seleccionado existen y si disponen de suficiente tiempo de utilización.
El TNC compara para ello los valores reales del tiempo de aplicación
de la tabla de herramientas, con los valores nominales del fichero de
aplicación de la herramienta.

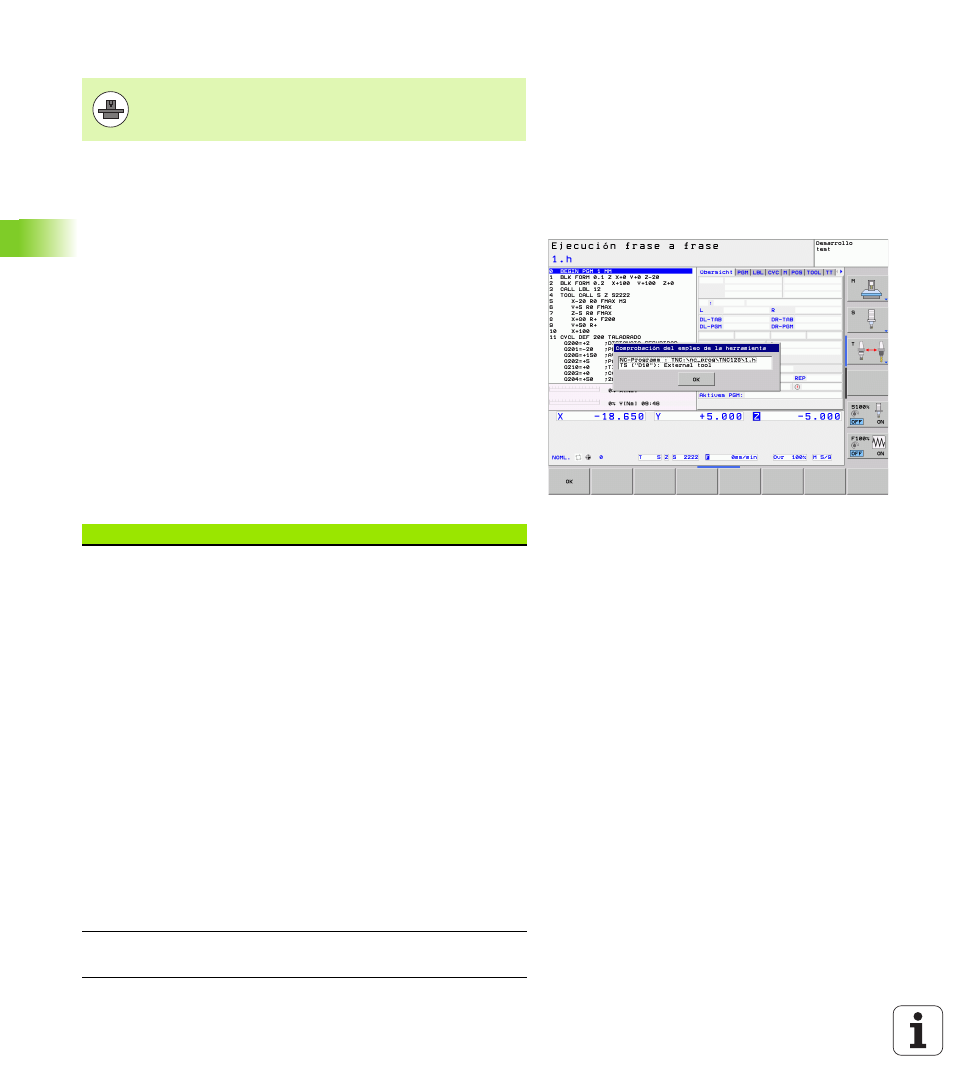

Después de accionar la softkey COMPROBACIÓN DE UTILIZACIÓN
DE HERRAMIENTA, el TNC visualiza el resultado de la comprobación
de aplicación en una ventana superpuesta. Cerrar la ventana
superpuesta con la tecla ENT.
El TNC memoriza los tiempos de aplicación de la herramienta en un
fichero separado con la extensión pgmname.H.T.DEP. El fichero de
aplicación de la herramienta generado contiene las siguientes
informaciones:
La función de comprobación del empleo de la herramienta
debe ser habilitada por el fabricante de la máquina.
Rogamos consulte el manual de la máquina.
Columna Significado
TOKEN  TOOL
: Tiempo de empleo de la herramienta
por TOOL CALL. Los registros se listan en una
secuencia cronológica
 TTOTAL
: Tiempo total de aplicación de una
herramienta
 STOTAL
: acceso a un subprograma; los
registros se listan cronológicamente
 TIMETOTAL : el tiempo total de mecanizado
del programa NC se registra en la columna
WTIME
. En la columna PATH, el TNC destaca
el nombre de búsqueda del correspondiente
programa NC. La columna TIME contiene la
suma de todas las entradas TIME (sin
movimientos de desplazamiento rápido). El
TNC fija el resto de columnas a 0
 TOOLFILE
: el TNC destaca en la columna
PATH
el nombre de búsqueda de la tabla de
herramientas, con la cual se ha realizado el
test de programa. Con ello el TNC puede
determinar en la propia comprobación de
empleo de la herramienta, si se ha realizado
el test de programa con TOOL.T
TNR Número de herramienta (–1: aún no se ha
cambiado ninguna herramienta)
