390
Ciclos de taladrado y de roscado con macho

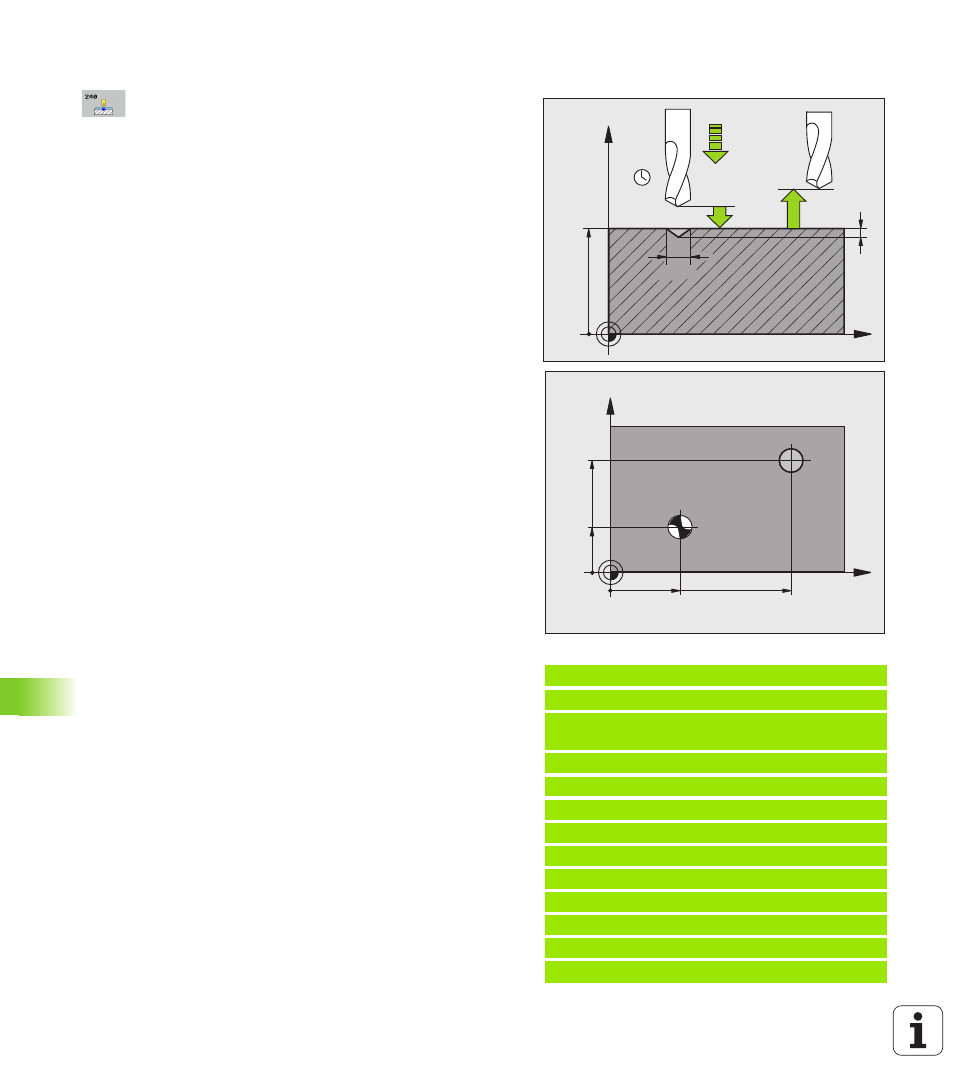

16.2 CENTRAJE (ciclo 240)
Parámetros de ciclo
 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza; introducir siempre valor positivo Campo de
introducción 0 a 99999,9999
 Selección profundidad/diámetro (0/1) Q343:
Seleccionar si se desea centrar sobre el diámetro o
sobre la profundidad introducida. Si se desea centrar
sobre el diámetro introducido, se debe definir el
ángulo extremo de la herramienta en la columna
ÁNGULO T
. de la tabla de herramientas TOOL.T
0 : Centrar en la profundidad especificada
1 : Centrar en el diámetro especificado
 Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de centraje
(extremo del cono de centraje). Sólo es efectiva si
está definido Q343=0. Campo de introducción
-99999,9999 a 99999,9999
 Diámetro (signo)
Q344: Diámetro de centraje. Sólo
es efectiva si está definido Q343=1. Campo de
introducción -99999,9999 a 99999.9999
 Avance al profundizar
Q206: Velocidad de
desplazamiento de la hta. en el centraje en mm/min.
Campo de introducción 0 a 99999.9999 alternativo
FAUTO
,FU
 Tiempo de espera abajo Q211: Tiempo en segundos
que espera la hta. en la base del taladro Campo de
introducción 0 a 3600,0000
 Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de entrada -99999,9999 hasta
99999,9999
 2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999.9999
Ejemplo: Bloques NC
11 CYCL DEF 240 CENTRAJE
Q200=2 ;DISTANCIA DE SEGURIDAD
Q343=1 ;SELECCIÓN
PROFUNDIDAD/DIÁMETRO
Q201=+0 ;PROFUNDIDAD
Q344=-9 ;DIÁMETRO
Q206=250 ;AVANCE AL PROFUNDIZAR
Q211=0,1 ;TIEMPO DE ESPERA ABAJO
Q203=+20 ;COORDENADA SUPERFICIE
Q204=100 ;2A. DIST.DE SEGURIDAD
12 X+30 R0 FMAX
13 Y+20 R0 FMAX M3 M99
14 X+80 R0 FMAX
15 Y+50 R0 FMAX M99
X
Z
Q200
Q344
Q206
Q210
Q203
Q204
Q201
30
X
Y
20
80
50
