13.1 Gráficos
Girar la representación 3D y aumentar/disminuir
 Conmutar la carátula de softkey hasta que la softkey
de selección aparece para las funciones Girar y
Aumentar/Disminuir

Seleccionar las funciones para Girar y
Aumentar/Disminuir:
Si tiene conectado un ratón al TNC, también puede realizar las
funciones anteriormente descritas con el ratón:
 Para girar el gráfico representado en tres dimensiones: mover el
ratón, mientras se tiene presionado el botón derecho. Al dejar de
presionar el botón derecho del ratón, el TNC orienta la pieza en la
dirección definida
 Para desplazar el gráfico representado: mover el ratón, mientras se
tiene presionado el botón central o bien su rueda. El TNC desplaza
la pieza en la dirección correspondiente. Al dejar de presionar el
botón central del ratón, el TNC desplaza la pieza en la posición
definida
 Para realizar un zoom de una determinada zona con el ratón: marcar
la zona del zoom rectangular con el botón izquierdo del ratón
presionado. Al dejar de presionar el botón izquierdo del ratón, el TNC
aumenta la pieza en la zona definida
 Para aumentar y reducir el zoom rápidamente con el ratón: girar la
rueda del ratón hacia delante y hacia atrás

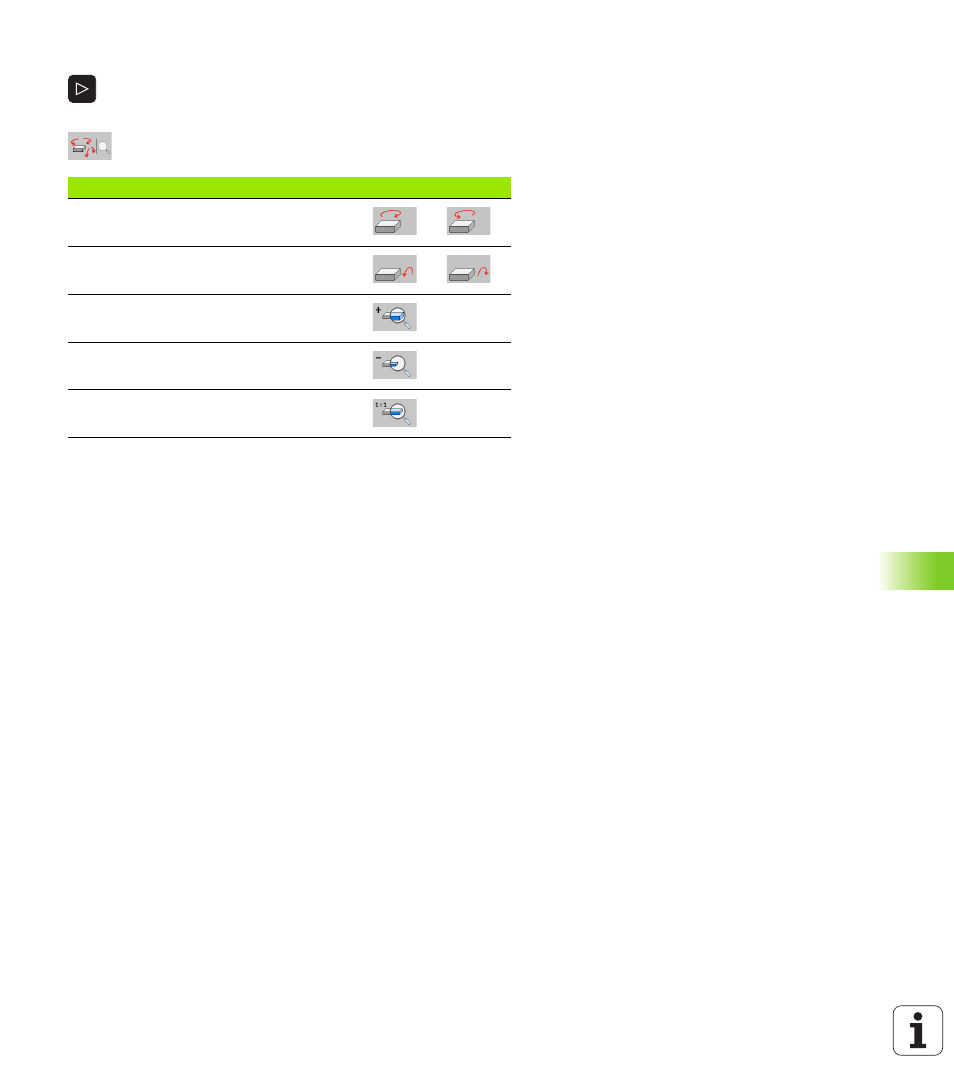

Función Softkeys
Girar el gráfico en pasos de 5° alrededor del
eje vertical
Girar horizontalmente la representación en
pasos de 5º
Aumentar la representación paso a paso.
Disminuir la representación paso a paso.
Volver a la representación en tamaño
programado
