Funcionamiento manual y ajuste
1
1
.7 Fijar un punt
o de r
e
fe
re
ncia con palpador 3D

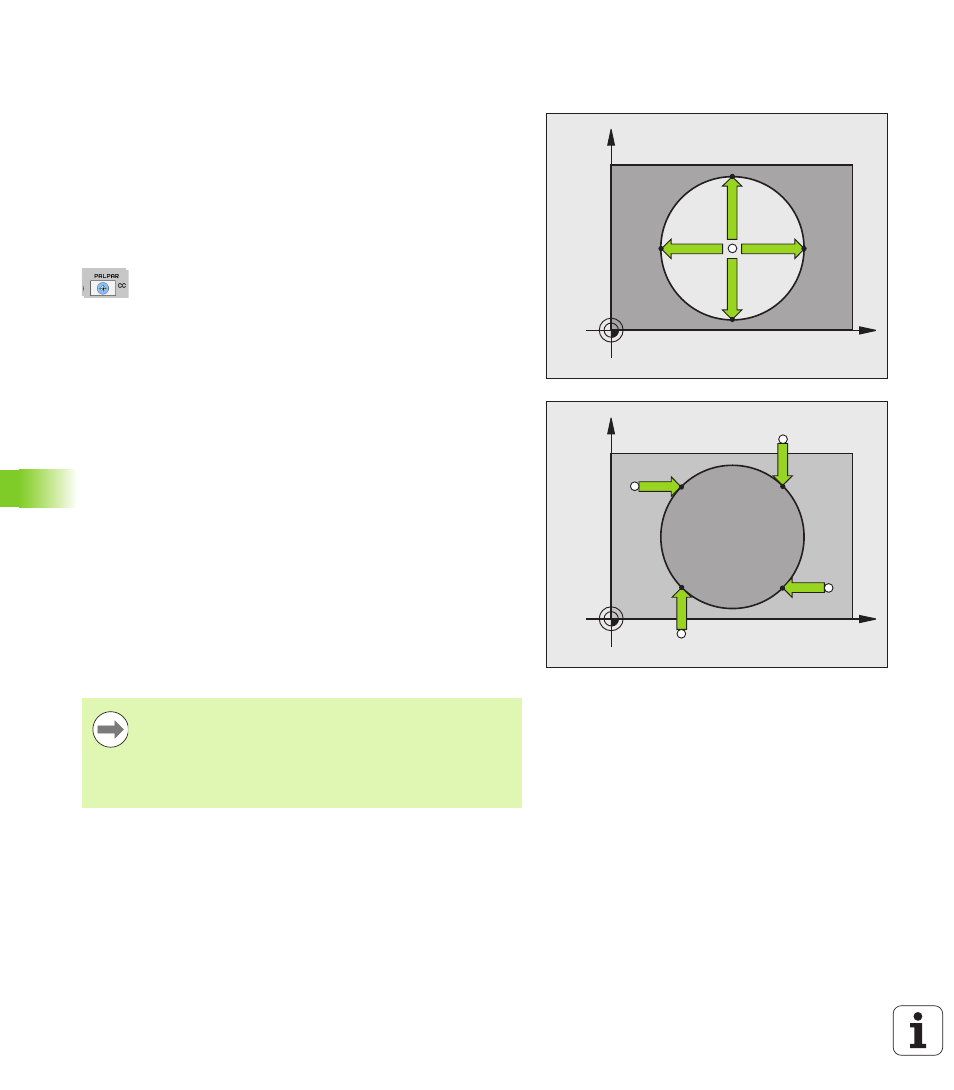

Punto central del círculo como punto de
referencia
Como punto de referencia se pueden fijar puntos centrales de
taladros, cajeras circulares, cilindros, isla, islas circulares, etc,
Círculo interior:
El TNC palpa la pared interior del círculo en las cuatro direcciones de
los ejes de coordenadas.
En los arcos de círculo, la dirección de palpación puede ser cualquiera.
Posicionar la bola de palpación aprox. en el centro del círculo
Seleccionar la función de palpación: pulsar la softkey
PALPAR CC
Seleccionar la dirección de palpación o la Softkey para
rutina de palpación automática
Palpar: Pulsar la tecla START externa. El palpador
palpa la pared interior del círculo en la dirección
seleccionada. En el caso de que no se utilice ninguna
rutina de palpación, se deberá repetir dicho proceso.
Tras el tercer proceso de palpación se puede permitir
el cálculo del punto central (se recomiendan cuatro
puntos de palpación).
Finalizar el proceso de palpación, cambiar a menú de
evaluación: Pulsar la Softkey EVALUAR
Punto de referencia
: introducir ambas coordenadas
del punto central del círculo en la ventana del menú,
aceptar con softkey FIJAR PUNTO DE REF., o escribir
valor en una tabla (Véase "Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero" en pág. 301, ó Véase "Escribir los valores
de la medición de los ciclos de palpación en una tabla
Finalizar la función de palpación Pulsar la Softkey
ENDE
X
Y
X+
X
Y+
Y
X
Y
X+
X
Y+
Y
Con tres puntos de palpación el TNC ya puede calcular
círculos exteriores o interiores, p. ej. en segmentos de
círculo. Los resultados son más precisos si se obtienen
círculos con cuatro puntos de palpación. Si es posible, el
palpador debe posicionarse siempre previamente lo más
centrado posible.
