Calibración del radio activo y ajuste de la
desviación del palpador
Normalmente el eje del palpador no coincide exactamente con el eje
del cabezal. La función de calibración puede calcular la desviación
entre el eje del palpador y el eje del cabezal y compensarla mediante
una medición compensada (giro de 180º).
Dependiendo de como se pueda orientar el palpador, varía la rutina de
calibración:
 No permite ninguna orientación o la permite únicamente en una
dirección: El TNC ejecuta ocho procesos de palpación y determina
únicamente el radio eficaz de la bola de palpación (columna R en
tool.t)
 Permite la orientación en dos direcciones (p. ej. palpadores de cable
de HEIDENHAIN): El TNC ejecuta ocho procesos de palpación, gira
el palpador 180º y ejecuta otros cuatro procesos de palpación.
Mediante la medición compensada se determina, además del radio,
la desviación del centro (CAL_OF in tchprobe.tp).
 Permite cualquier orientación (p. ej. palpadores de infrarrojos de
HEIDENHAIN): Rutina de palpación: véase "Permite la orientación en
dos direcciones"

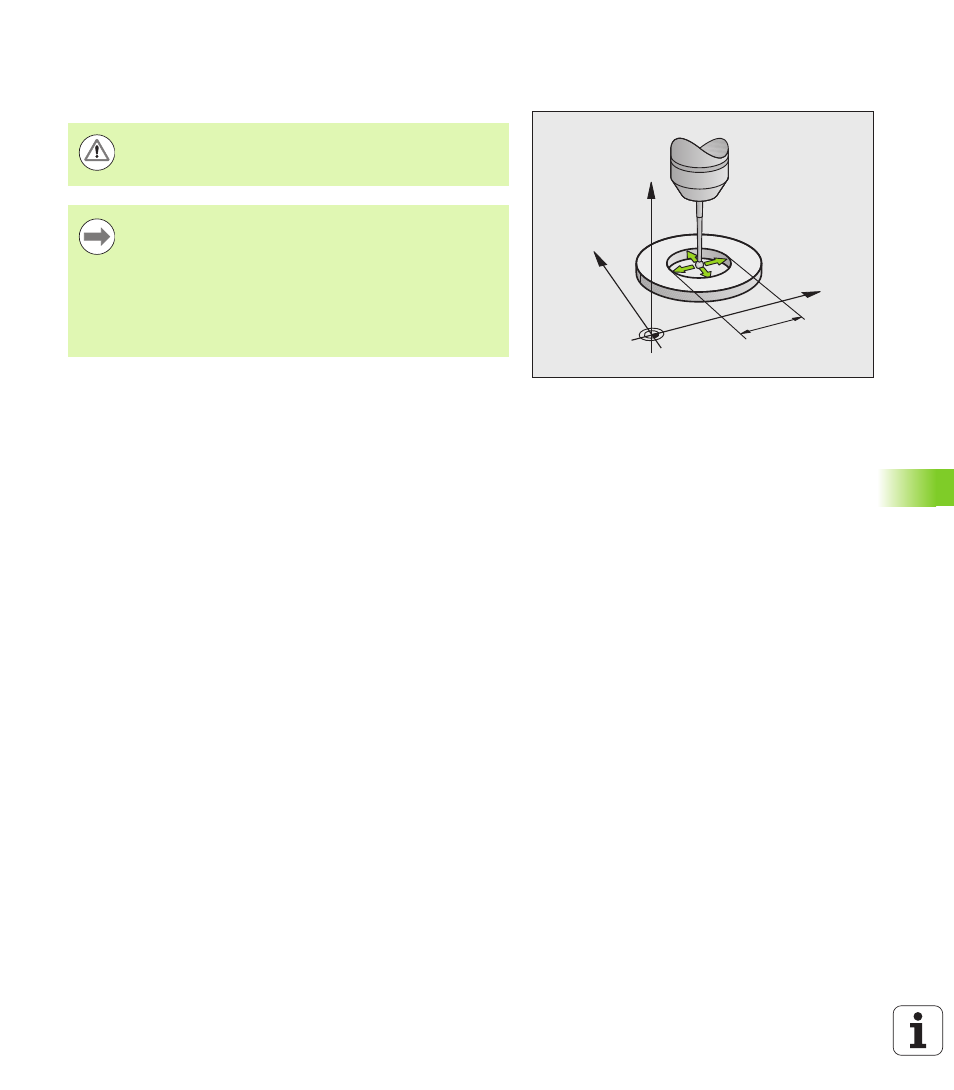

Al calibrar el radio de la bola de palpación, el TNC ejecuta una rutina de
palpación automática. En la primera pasada el TNC determina el centro
del anillo de calibración o del vástago (medición basta) y posiciona el
palpador en el centro. A continuación, en el proceso de calibración
propiamente dicho (medición fina) se determina el radio de la bola de
palpación. En el caso de que con el palpador se pueda realizar una
medición compensada, en una pasada adicional se determina la
desviación del centro.
La característica de si o como el palpador se puede orientar ya viene
predefinida en los palpadores de HEIDENHAIN. El fabricante de la
máquina configura otros palpadores.
Y
X
Z
10
HEIDENHAIN solo garantiza la función de los ciclos de
palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
Únicamente se puede determinar el decalaje del centro
con un palpador apto para ello.
Cuando se realice una calibración exterior, previamente
debe posicionarse centrado el palpador mediante la
esfera de calibración o el mandril de calibración. Prestar
atención a que el desplazamiento hasta las posiciones de
palpación se pueda realizar sin que se produzcan
colisiones.
